Vibroplanche

Vibroplanche

Page mise à jour le 08/12/2023
Troisième outil de la gamme de travail en planche permanente, le vibroplanche permet une configuration finale de planche, tant au niveau de la forme qu’au niveau de la structure. Il existe deux versions : à dents ou à étoiles (roulémiettes). Celle à étoiles fait un travail d’émiettement superficiel tandis que celle à dents permet de travailler plus en profondeur.

Fabrication :

TechnicitéBesoin en outillage spécifiqueAccès aux plansAvancement de l’outil
Matériel de base

Utiles : gabarit pour les roulémiettes, meuleuse droite pour chanfreiner le déflecteur
Vibroplanche_5.2_09-02-2023.pdf
Outil éprouvé

Réalisation de l’outil en formation :

Nbe de participant-e par outilPré-requis ?Durée de la formationPlus d’infos ?Info de transport
(pour choix du véhicule)
PAC
1Aucun5 jour(s)Non renseignéDimensions chassis principal :
1200 : Non renseigné
1000 : Non renseigné
1400 : Non renseigné

Poids de la partie principale :
190 kg

6
ATTENTION : l’outil ayant des modules (outils enfants) certaines valeurs de ce tableau dépendent des modules choisis, notamment le poids et les PAC (voire tableau plus bas dans la page pour retrouver ces valeurs pour chaque module)
Prix de l’outil

Le prix de l’outil dépend souvent des options, modules et accessoires choisis, mais aussi de la manière dont on souhaite le fabriquer (formation / kit brut / kit à souder).
Ainsi, pour avoir une idée affinée du prix de l’outil souhaité, allez remplir votre panier sur le catalogue en ligne après avoir consulté la notice explicative des options. Ce qui pourra aboutir à une demande de devis.

Voir cet outil dans le catalogue (pour affiner le coût en temps réel).
Remarque : les tarifs sur le catalogue en ligne sont mis à jour quotidiennement et suivent le prix des matières premières. Leur évolution est régulière et pas tout à fait dépendante de notre volonté.

Comment je finance mon outils / ma formation ?
- Aide pour le financement d’outil(s)
- Aide pour le financement de la formation


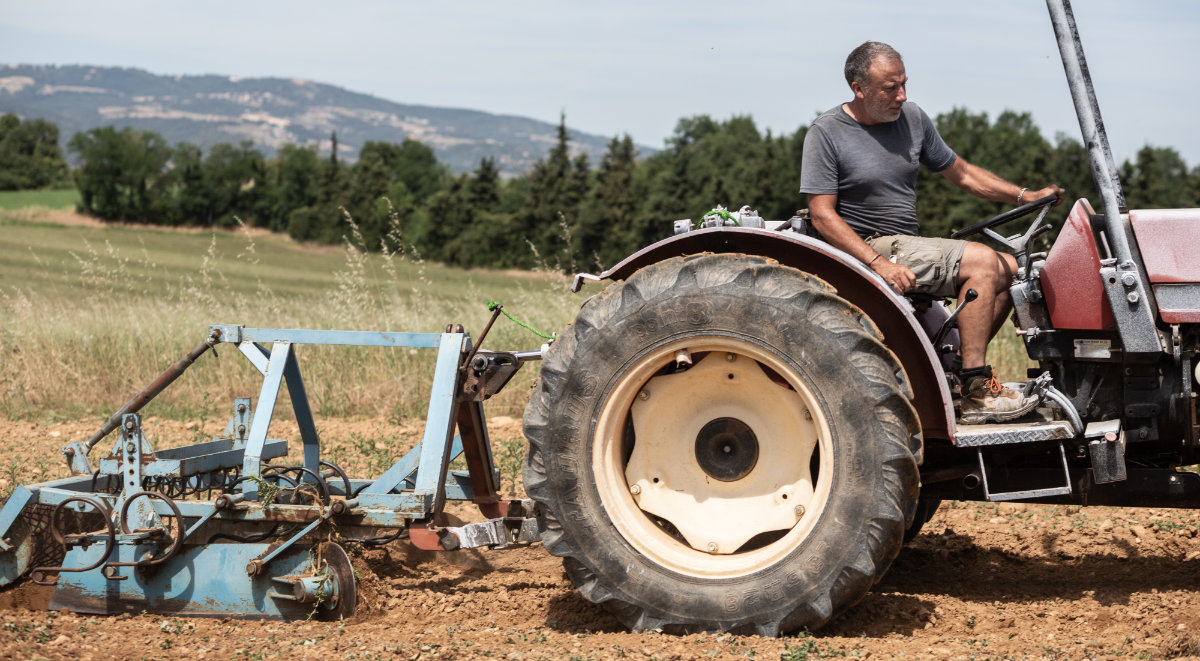

Présentation générale - Version à dents

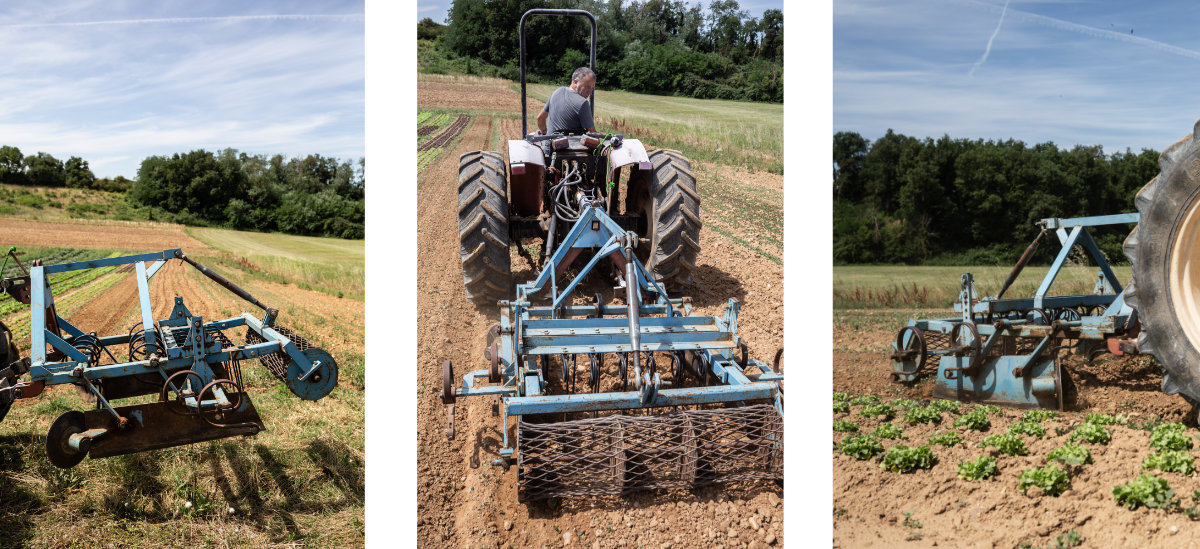

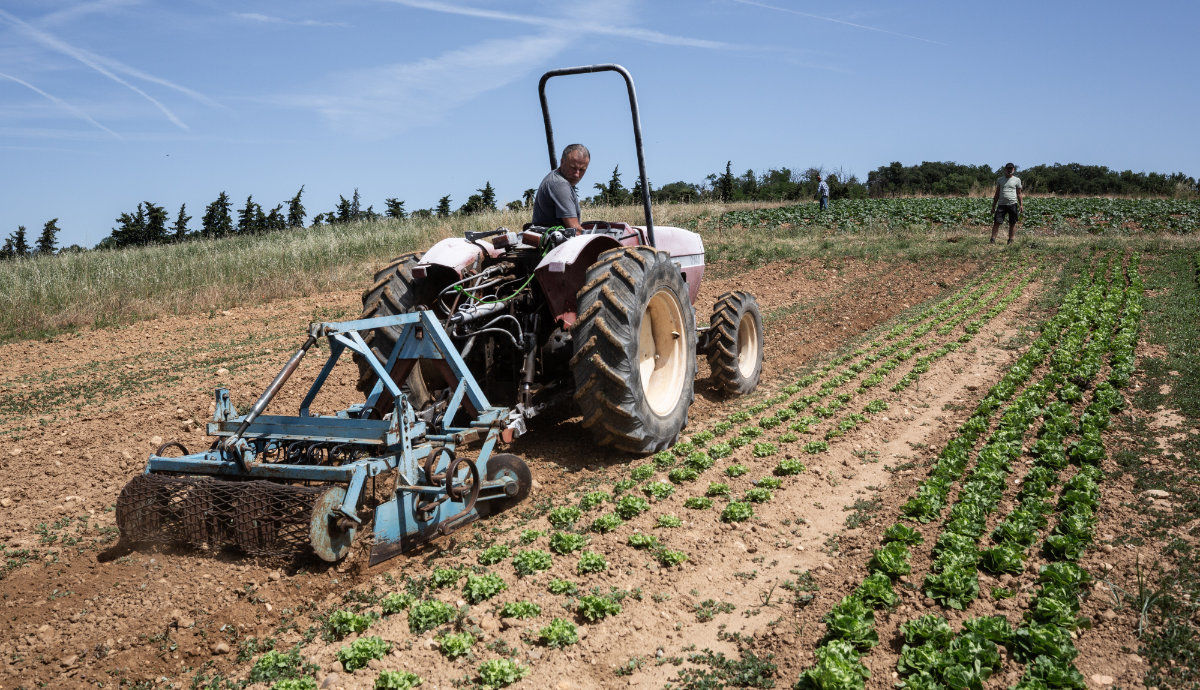

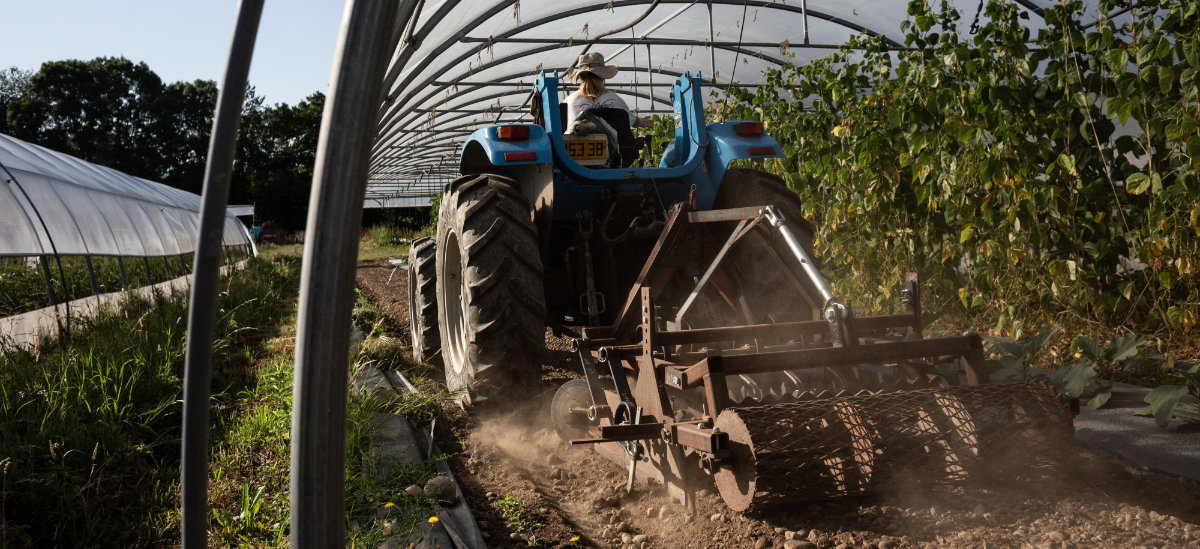

Le Vibroplanche en action aux "Jardins du temple" (38) :

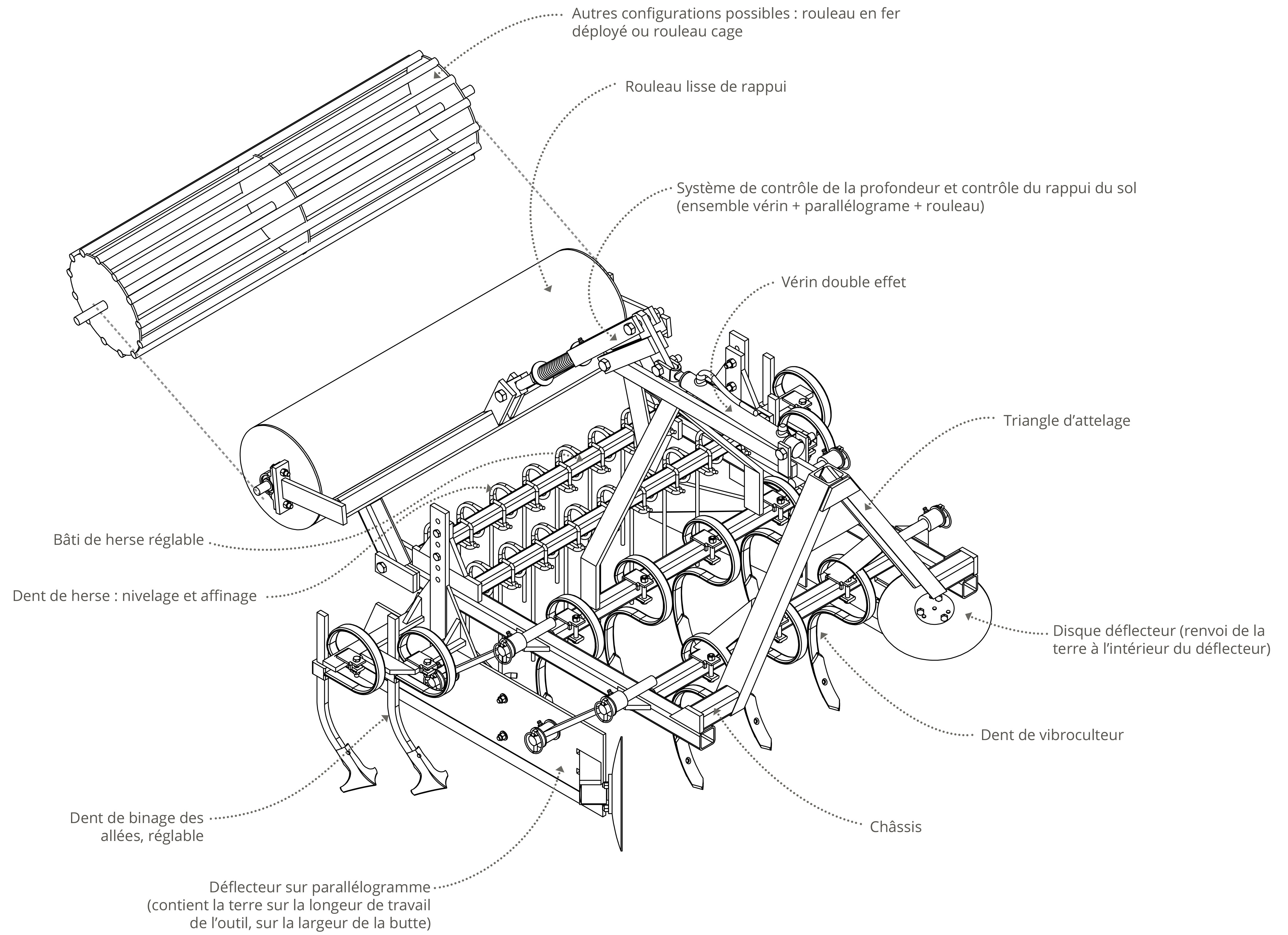

Sa vocation est de remplacer partiellement les outils rotatifs de type Cultirateau pour les préparations finales avant semis ou plantations. Sa vitesse de travail est alors de 2 ou 3 km/h. De plus, le Vibroplanche est très utile pour la maîtrise de l’herbe sur les planches en attente de culture. Dans ce cas le travail est très superficiel et la vitesse permise et efficace sera de 5 à 6 km/h. Et là encore cet outil se démarque des engins rotatifs par sa sobriété. De même, la destruction d’un engrais vert jeune est tout à fait possible suivie d’un passage de Butteuse pour assurer l’enfouissement. Les lumières sur les éléments de liaison et les articulations permettent de faciliter la conduite et les réglages selon les travaux à effectuer.


Caractéristiques techniques :


Les limites

Sa limite est l’enfouissement des résidus de cultures qui ne sont pas aussi bien incorporés qu’avec un outil rotatif de type Cultirateau. Les dents traînent les végétaux trop longs et l’outil finit par bourrer.

Les adaptations possibles

On peut remplacer le rouleau lisse par un rouleau cage, ce qui permet d’affiner la surface sans la lisser. Le support rouleau doit être légèrement modifié pour cette option.
Il est possible de remplacer les dents classiques de Vibroculteur par des dents droites type “efface trace de semoir” qui remontent moins la terre et les graines d’adventices. Il serait intéressant de pouvoir régler la hauteur de travail des dents de sarclage des allées pour s’adapter à toutes les situations.

Sur les planches permanentes

Le vibroplanche est un outil de travail du sol qui s’inscrit dans l’itinéraire technique des planches permanentes. Voici quelques liens pour mieux comprendre cette pratique agronomique.


Une autre configuration : le vibroplanche à étoiles

JPEG - 437 ko

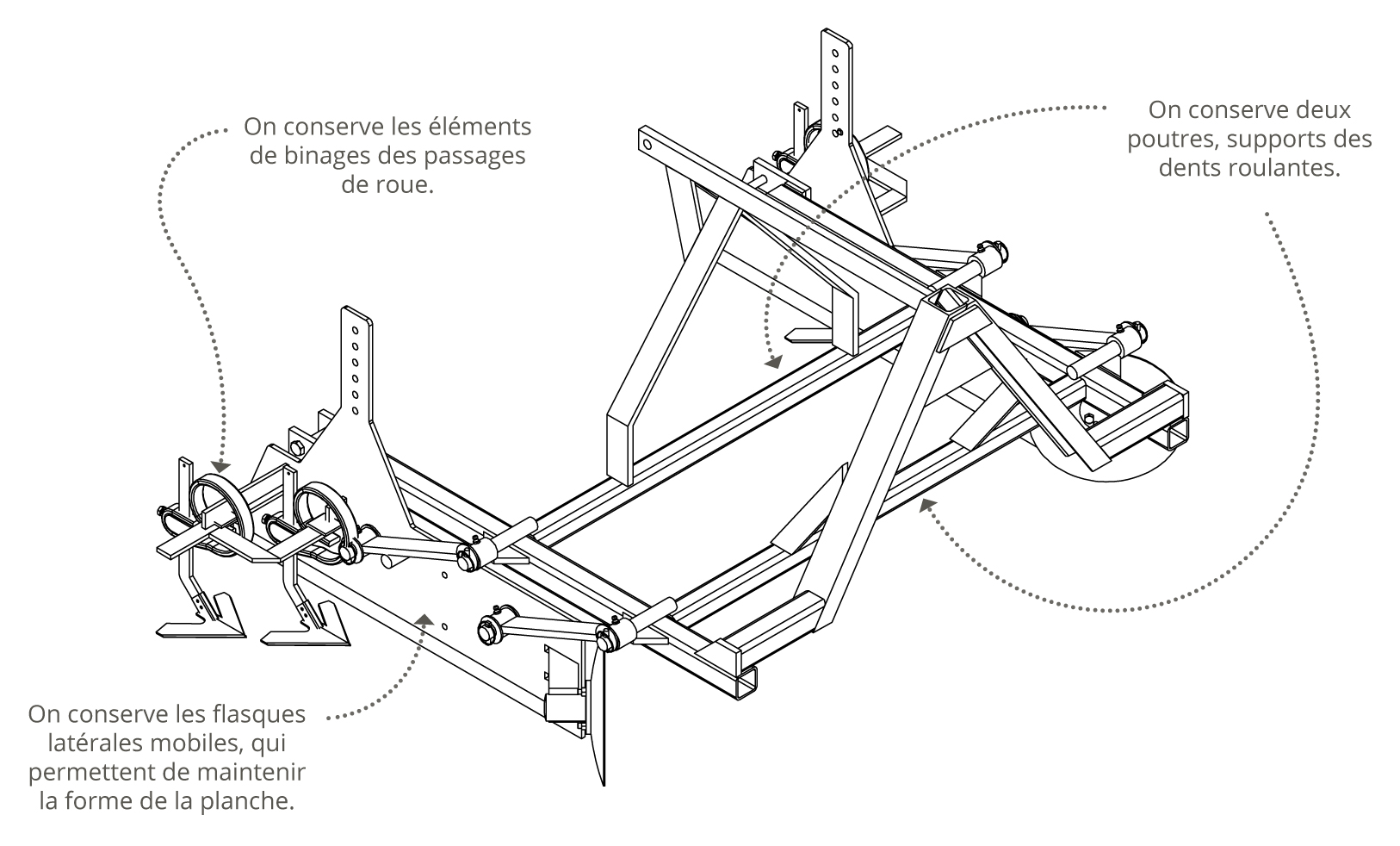

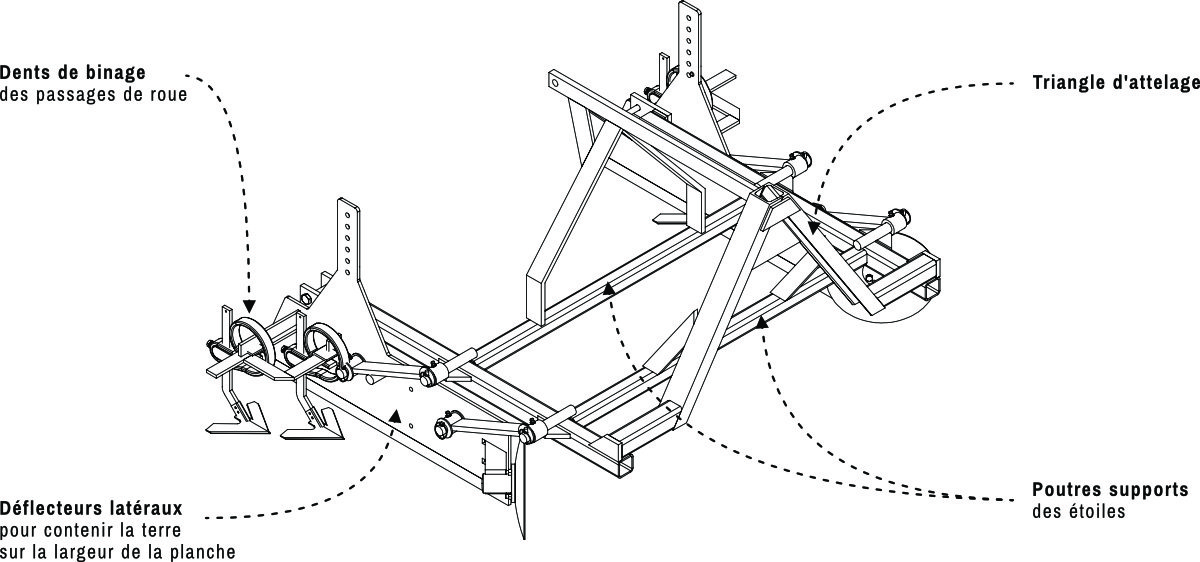

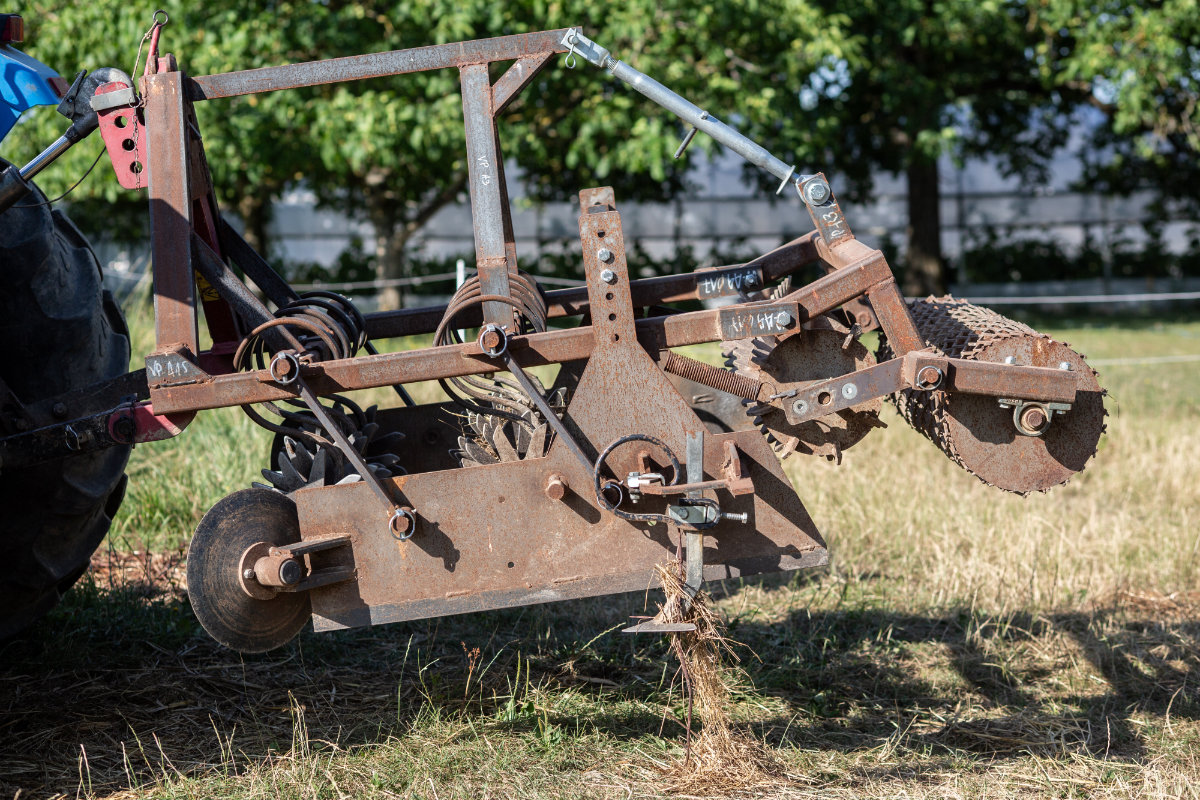

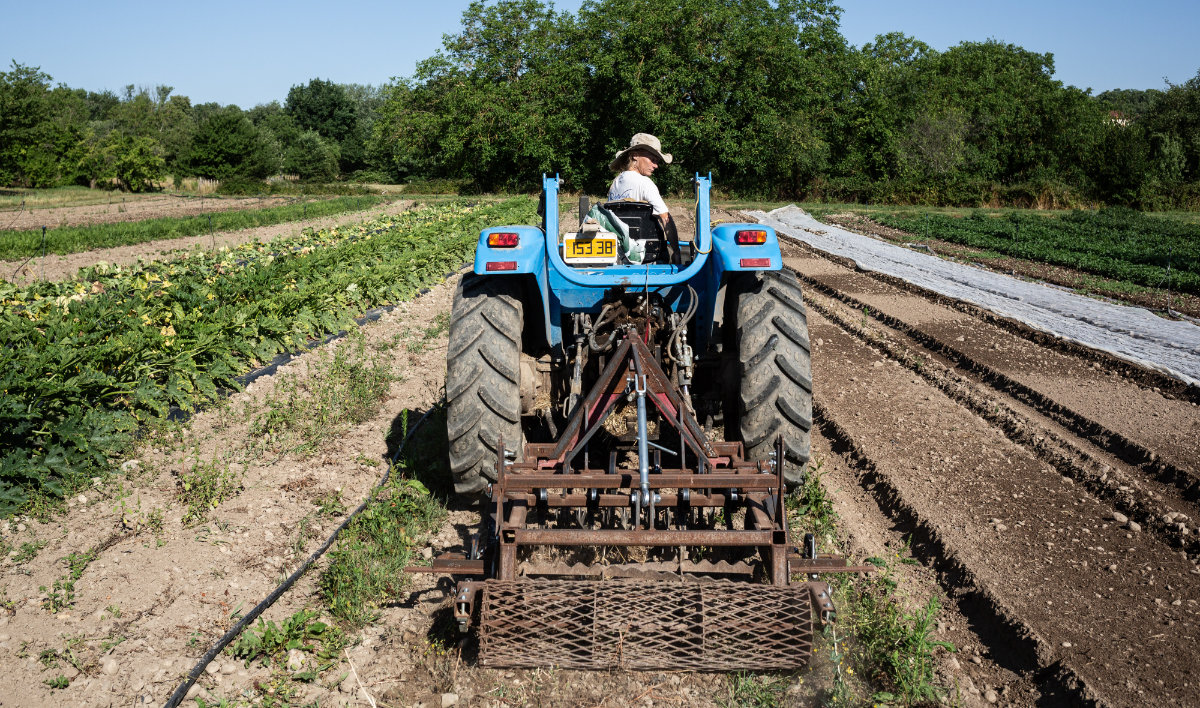

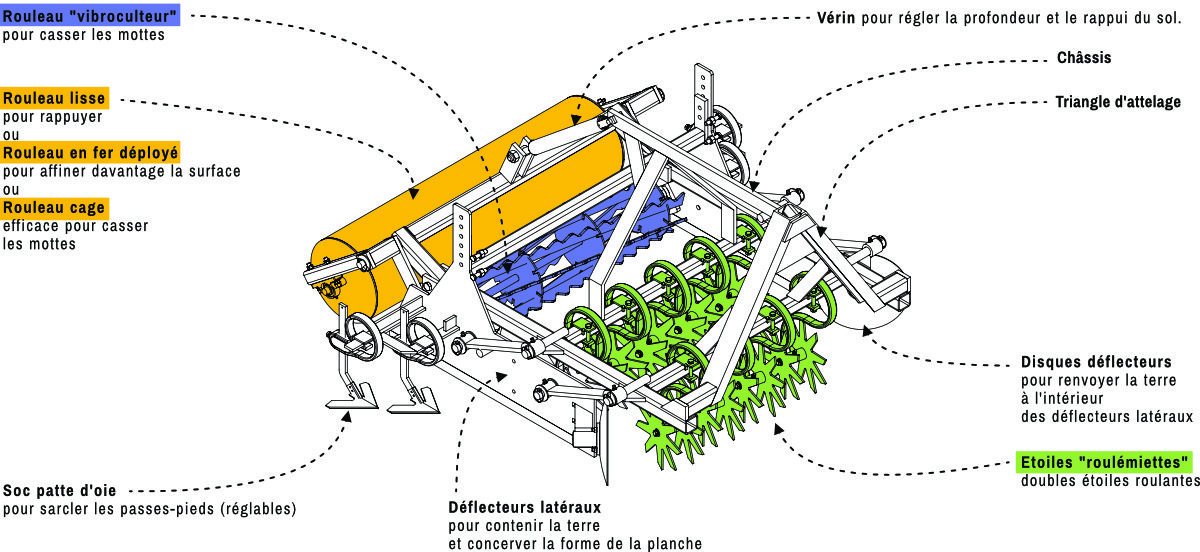

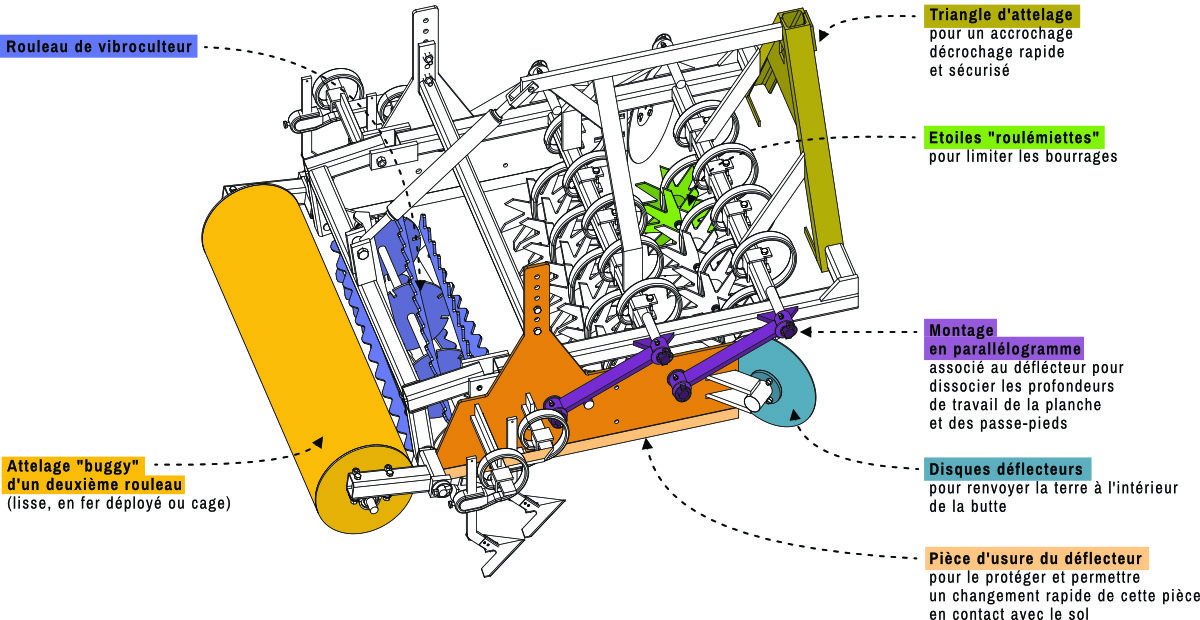

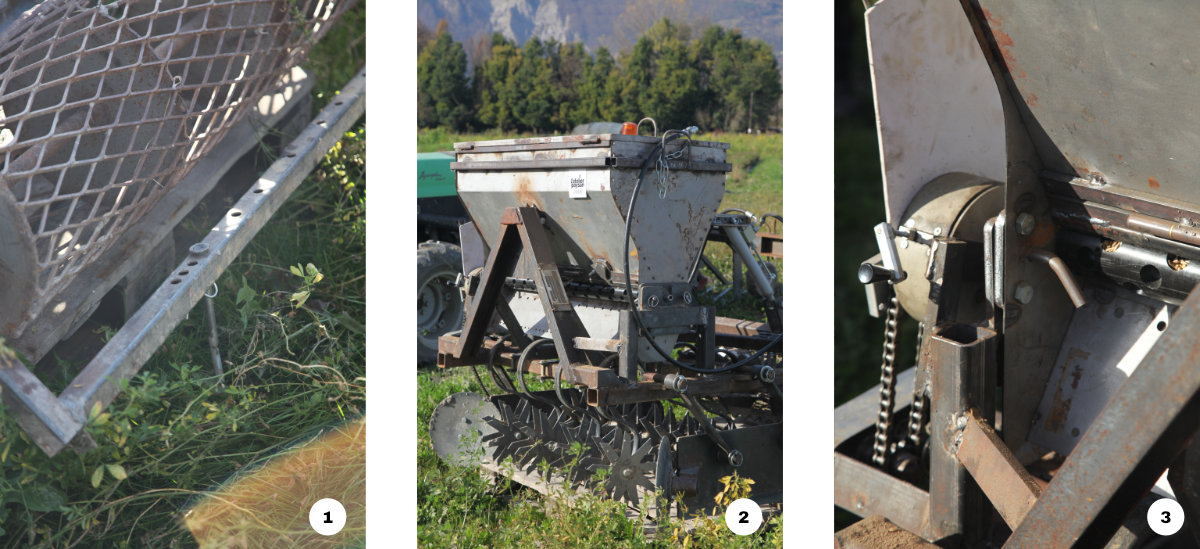

Depuis début 2020, une nouvelle version du vibroplanche a été développée par l’Atelier Paysan : une version rendue plus "roulante" pour être utilisée plus facilement en cas de résidus de cultures ou d’engrais verts sur la planche. Si le châssis reste identique, elle diffère de son homologue par l’emploi d’éléments "roulémiettes" à la place des dents de vibroculteurs et d’un double rouleau la place de la herse étrille.

Caractéristiques techniques :

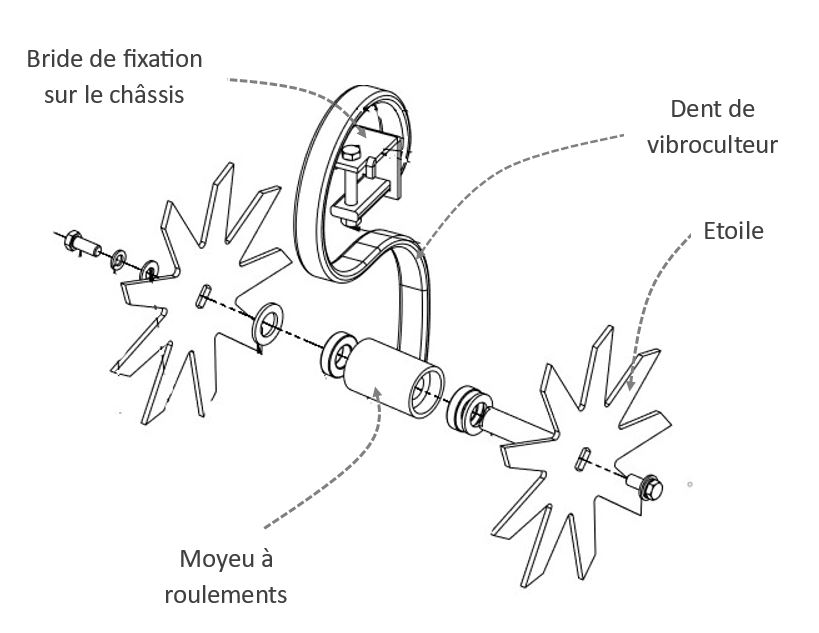

Les roulémiettes : des dents roulantes à étoiles

Ces éléments remplacent les dents de vibroplanche.

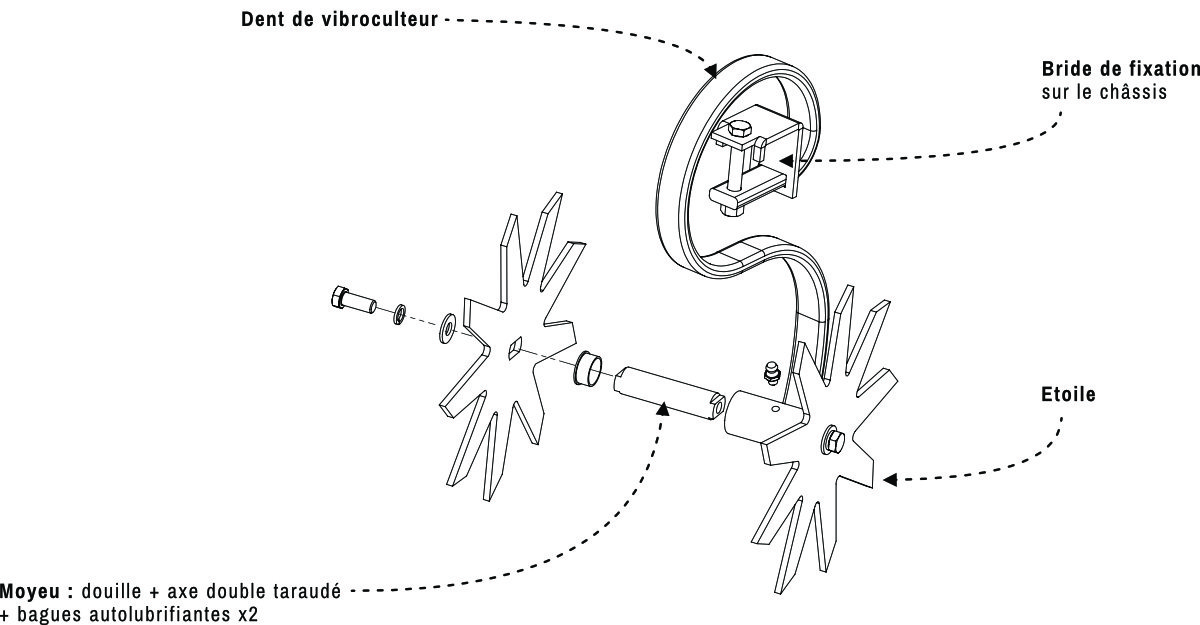

La dent de vibroculteur est désormais soudée à un moyeu support de 2 étoiles.

Ces moyeux sont à roulements pour permettre la rotation des étoiles.

Ainsi, le moyeu est constitué d’une douille, d’un axe double taraudé (tourné spécifiquement pour cette utilisation) et de 2 roulements à billes.


Utilisation d’un double rouleau

Le premier rouleau, de type « vibroculteur », permet de casser des mottes. C’est le même qui est utilisé sur le semoir maraîcher à engrais verts.

Il est positionné à la place de la herse étrille du vibroplanche « classique ».

Ce rouleau sert aussi de butée basse pour les déflecteurs.

Le deuxième rouleau, en fer déployé, permet d’affiner la surface et de refermer le sol.

Le réglage de la paire de rouleau se fait par la manivelle. Et le rapport de réglage entre les deux rouleaux se fait par le fer plat troué que l’on voit entre les deux rouleaux.

Plans

Pour des questions pratiques, les informations sur les deux types de vibroplanches (à dents et à étoiles) sont rassemblés sur un même document. Vous trouverez donc les plans de la version à étoiles à la fin du document "Vibroplanche v5.0" !

Modules accessoires ou nécessaires

Ci-dessous sont listés les outils dits "enfants" de l’outil principal. Cette architecture modulaire des outils permet d’adapter l’outil à ses besoins, certains outils enfants sont accessoires quand d’autres sont indispensables. Pour plus d’informations, et s’assurer de correctement choisir l’outil et les modules adaptés, il est fortement conseillé de consulter la notice explicative des options

NomImagePrésentationDocumentsPoidsPAC

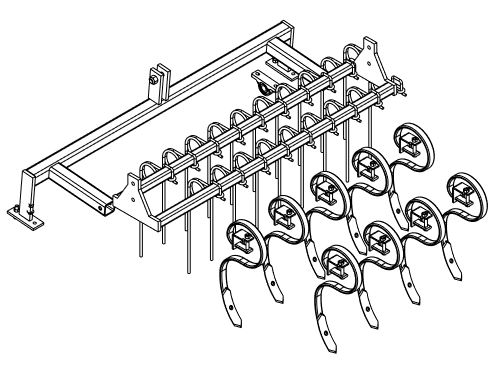

Kit dents VP 1000Le kit dent contient 5 dents de vibro +11 dents de herse.
Nomenclature CSV
41 kg1.2
Kit dents VP 1200Le kit dent 1200 contient 7 dents de vibro + 15 dents de herse.
Nomenclature CSV
45 kg1.2
Kit dents VP 1400Le kit dent contient 9 dents de vibro + 19 dents de herse.
Nomenclature CSV
49 kg1.2

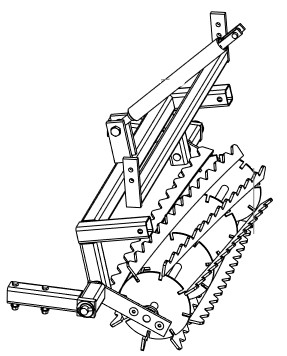

Kit roulémiettes 1000Le kit Roulémiette contient :
  • un rouleau hélicoidal,
  • un attelage en buggy d’un deuxième rouleau,
  • un réglage à vis de la hauteur de l’outil.
    Il est nécessaire de rajouter le bon nombre d’éléments roulémiettes pour le compléter.

Nomenclature CSV
70 kg3
Kit roulémiettes 1200Le kit Roulémiette contient :
  • un rouleau hélicoidal,
  • un attelage en buggy d’un deuxième rouleau,
  • un réglage à vis de la hauteur de l’outil.
    Il est nécessaire de rajouter le bon nombre d’éléments roulémiettes pour le compléter.

  • Nomenclature CSV
    80 kg3
    Kit roulémiettes 1400Le kit Roulémiette contient :
  • un rouleau hélicoidal,
  • un attelage en buggy d’un deuxième rouleau,
  • un réglage à vis de la hauteur de l’outil.
    Il est nécessaire de rajouter le bon nombre d’éléments roulémiettes pour le compléter.

  • Nomenclature CSV
    88 kg3
    Paire de voletsUtilisation uniquement avec le kit dent !! Les volets permettent de resserrer les planches. Non renseigné
    Réglage rouleau vérin double effetCette option permet de gérer la hauteur du rouleau utilisé dans la version vibroplanche à dents. Ce réglage est effectué avec un vérin double effet.
    Nomenclature CSV
    0.8
    Réglage rouleau vérin simple effet tirantCette option permet de gérer la hauteur du rouleau utilisé dans la version vibroplanche à dents. Ce réglage est effectué avec un vérin simple effet.
    Nomenclature CSV
    24 kg0.8
    Réglage rouleau visCette option permet de gérer la hauteur du rouleau utilisé dans la version vibroplanche à dents. Ce réglage est effectué via une un système à vis. Plan PDF
    Nomenclature CSV
    1.2
    Rouleau cageLe rouleau cage peut être choisi comme rouleau arrière pour équiper le double rouleau.64 kg1

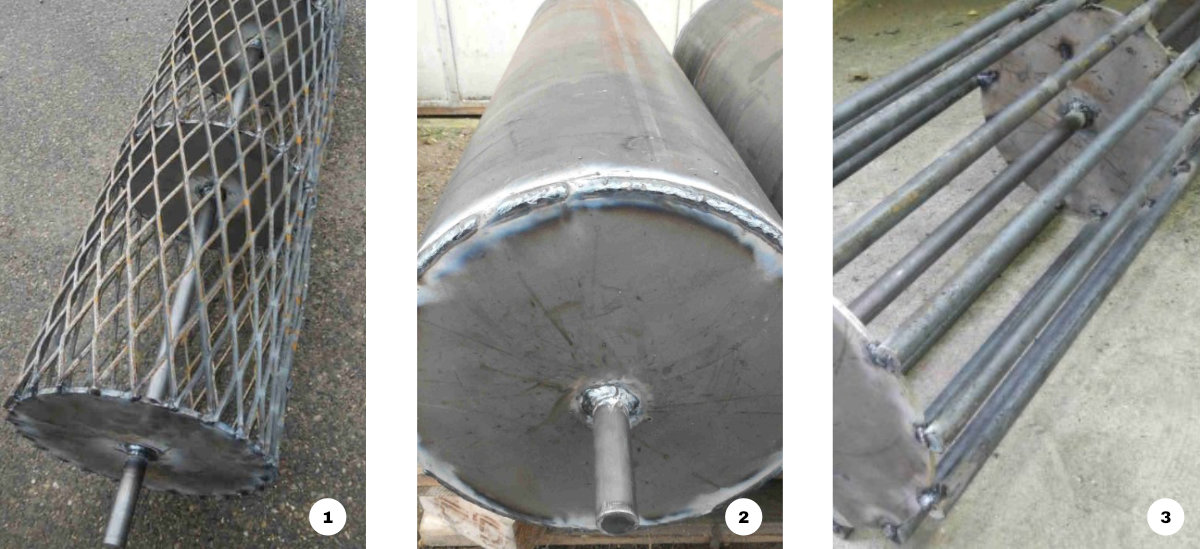

    rouleau fer déployéLe rouleau fer déployé peut être choisi comme rouleau arrière pour équiper le double rouleau.35 kg2

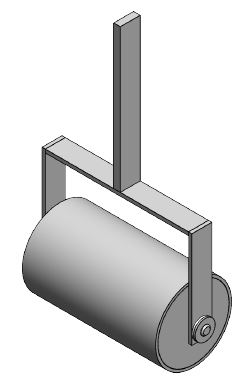

    Rouleau LisseLe rouleau lisse peut être choisi comme rouleau arrière pour équiper le double rouleau.80 kg1
    Roulémiette à roulementsIl faut choisir le nombre d’élément roulémiette en fonction de la largeur de l’outil :
  • 1000 : 7 roulémiettes
  • 1200 : 9 roulémiettes
  • 1400 : 11 roulémiettes
  • 0.2
    F.A.Q. sur l’outil
    QuestionRéponseDate
    J’ai un sol argileux, quel rouleau choisir ? Le rouleau fer déployé est le plus adapté pour finaliser l’état de surface. Le rouleau lisse risquerait de favoriser la battance, et le rouleau cage pourrait se remplir de mottes. 08/12/2023
    Mes rouleaux basculent lors que je les utilise. Je dois soulever l’outil avant de pouvoir repartir. Comment régler ça ?r Cela peut être corrigé aisément via l’installation de ressorts entre le "buggy" des rouleaux et le châssis de l’outil. Plus d’infos ici : https://www.latelierpaysan.org/OUTILS-Basculement-des-rouleaux-du-Vibroplanche-resolu 10/05/2023
    Comment monter mon vérin de Vibroplanche ? https://forum.latelierpaysan.org/viewtopic.php?f=166&t=3513&p=5093 13/04/2018
    Contacts

    Vous voulez discuter avec un-e paysan-ne usager-e de cet outil ?
    => Trouvez le(s) sur la carte interactive des autoconstructeurs-trices (Tutoriel d’utilisation de la carte interactive).
    Si vous souhaitez contacter un-e autoconstructeur-trice dont les coordonnées ne sont pas disponibles sur la carte, vous pouvez nous le signaler et nous chercherons à vous mettre en relation : contact@latelierpaysan.org.

    Merci de privilégier ces échanges de pair à pair ! L’équipe de l’Atelier Paysan n’aura pas forcément d’information sur l’utilisation au quotidien de l’outil : le mieux c’est encore d’échanger avec les utilisateurs-trices !

    Au sein de l’équipe de l’Atelier Paysan :
    référent-e de l’outil : Antonin Ariagno : a.ariagno@latelierpaysan.org | suppléant-e : Non assigné-e

    Versions précédentes

    Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")

    Historique des modifications

    Historique des modifications :

    DateVersionQuelle modification ?
    07/01/20225.0Dans le rouleaubuggy, page16, le fraisage est indiqué du mauvaiscôté !
