BPO Bineuse étoile

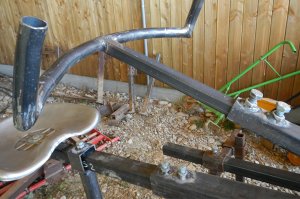

On équipe la barre porte-outil de roues de jauges sur pivots (tout à droite de l’outil, sur la photo ci-dessous), dont l’orientation droite/gauche est contrôlée par une personne assise sur le siège (à gauche de l’image), par l’intermédiaire d’un guidon (en haut de l’image). Lorsqu’on fait pivoter les roues, c’est l’outil entier qui pivote, autour des bras de relevage du tracteur (dans la limite des mouvements qu’ils permettent) : ainsi, les éléments de binage se déplacent latéralement.

Cela permet d’affiner la position de l’outil - et donc le travail de binage - depuis le poste de travail à l’arrière de l’outil, qui a une bonne vision des étoiles : c’est plus précis, et plus ergonomique, que de gérer la précision uniquement par la conduite du tracteur.

La bineuse étoile permet de biner les cultures maraichères ou de PPAM, plantées en 1 ou 2 rangs.

Pour des cultures en 3 rangs, ces étoiles sont trop encombrantes (bien qu’il soit possible de monter quatre parallélogrammes). Par contre, on peut utiliser les éléments de la bineuse à tabac en complément des parallélogrammes montés en deux rangs : cet attelage est efficace pour du "rattrapage" de désherbage, suite à des aléas météorologiques, ou à un manque de temps.

Associés à un autre système de bride, ces éléments peuvent aussi être installés sur différentes formes de poutre, permettant de récupérer la ferraille des bons vieux outils !

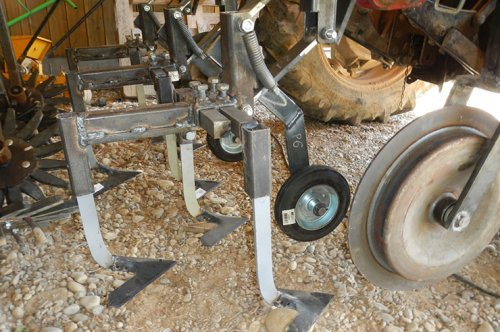

Les premiers éléments travaillants sont les dents, équipées de socs pattes-d’oie. Afin de contrôler la profondeur de travail, elles sont montées sur des parallélogrammes, chacun monté sur une roue de jauge. On peut ainsi scalper les adventices sans trop brasser la terre.

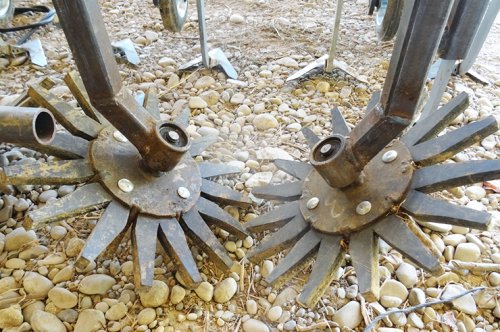

Ensuite viennent les paires d’étoiles, qui finalisent le désherbage au plus près des lignes de semis (même entre les plants de choux ou de maïs), en travaillant en vis-à-vis, autour du rang. Chaque étoile est montée sur un support réglable en hauteur. Le support de la paire d’étoiles est monté sur un ressort, qui permet de maintenir une pression verticale régulière.
Les doigts en caoutchouc recyclé sont assez rigides pour chahuter les plantules d’adventices, et assez souples pour ne pas traumatiser les plants.

Voici la bineuse en action dans une plantation de choux :

Ce film montre les premiers essais très satisfaisants, chez Jean en 2016. Depuis, il y a eu des modifications, notamment pour améliorer les réglages et le confort de conduite.

Voici le résultat sur plantation de de poireaux :

Voici une photo de l’ensemble des pièces, prises lors d’un chantier de montage :
