BPO pour micro-tracteur
Page mise à jour le 09/04/2024
Voici une adaptation de la Barre Porte-Outils (BPO) pour micro tracteur. Le principe de l’outil reste identique au modèle d’origine. La gamme d’outils proposée pour cette micro-BPO est la même que celle de sa grande sœur, mais redimensionnée spécifiquement.
Fabrication :
| Technicité | Besoin en outillage spécifique | Accès aux plans | Avancement de l’outil |
|---|---|---|---|
   | Matériel de base | chassis_micro_tracteur_bpo.pdf |  Outil éprouvé |
Réalisation de l’outil en formation :
| Nbe de participant·e par outil | Pré-requis ? | Durée de la formation | Plus d’infos ? | Info de transport (pour choix du véhicule) | PAC  |
|---|---|---|---|---|---|
| 1 | Aucun | 5 jour(s) | Non renseigné | Dimensions chassis principal : Non renseigné Poids de la partie principale : | 2 |
| ATTENTION : l’outil ayant des modules (outils enfants) certaines valeurs de ce tableau dépendent des modules choisis, notamment le poids et les PAC (voire tableau plus bas dans la page pour retrouver ces valeurs pour chaque module) | |||||
Le prix de l’outil dépend souvent des options, modules et accessoires choisis, mais aussi de la manière dont on souhaite le fabriquer (formation / kit brut / kit à souder).
Ainsi, remplissez votre panier sur le catalogue en ligne après avoir consulté la notice explicative des options. Nous vous enverrons ensuite un devis complet.
Remarque : les tarifs sur le catalogue en ligne sont mis à jour quotidiennement et suivent le prix des matières premières. Leur évolution est régulière et pas tout à fait dépendante de notre volonté.
Comment je finance mon outils / ma formation ?
- Aide pour le financement d’outil(s)
- Aide pour le financement de la formation
Début 2018, un prototype d’une barre-porte-outils pour micro tracteur a été réalisé. Elle est moins large que la BPO classique (1,60m max), de conception plus légère (50 kg), et est équipée d’un triangle femelle catégorie 0.
La gamme d’outil proposée pour cette micro BPO est la même que celle de sa grande sœur, mais redimensionnée spécifiquement.
> Plus d’infos sur la Barre Porte-Outil standard ici
Tout comme la BPO « classique », cette micro-BPO est un support pour de nombreux accessoires, montables et démontables très facilement grâce à des broches.
Pour chaque élément, différentes options sont possibles. Exemple : roue de jauge à crans ou à manivelle, support pour 1, 2 ou 3 dents, etc…
Chaque configuration proposée vise à optimiser le travail du sol.
Exemple : dents de vibroculteur devant un disque de buttage, pour assurer un meilleur travail d’ensemble.
Enfin, les pièces utilisées sont standards et faciles à employer/changer.

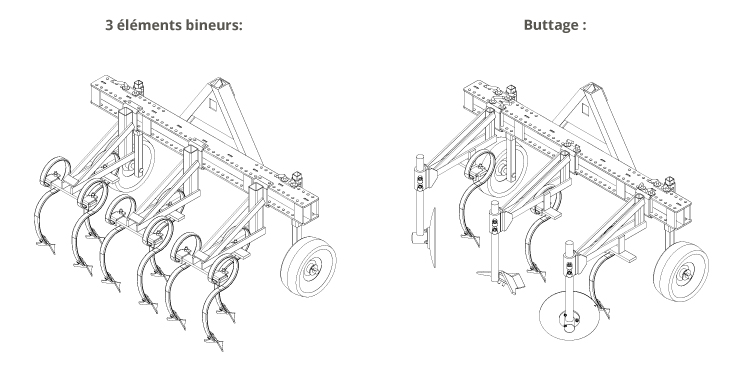

Un aperçu de deux des configurations possibles :
Ci-dessous sont listés les outils dits "enfants" de l’outil principal. Cette architecture modulaire des outils permet d’adapter l’outil à ses besoins, certains outils enfants sont accessoires quand d’autres sont indispensables. Pour plus d’informations, et s’assurer de correctement choisir l’outil et les modules adaptés, il est fortement conseillé de consulter la notice explicative des options
| Nom | Image | Présentation | Documents | Poids | PAC |
|---|---|---|---|---|---|
| Broche Micro BPO |  | Compter 2 broches par cavalier pour monter les accessoires sur la BPO | Plan PDF | 0.1 | |
| Dent de vibro, soc et bride |  | Dent de vibro, équipée pour être montée sur un support 2 dents ou 3 dents (ou support 1 dent via le manche réglable pour dent) | Plan PDF | 4 kg | 0 |
| Dent double spire droite et bride (Micro) |  | Pour travail type "cultibutte". Se monte sur le manche réglable pour dent (lui-même monté sur support 1 ou 2 dents). Travaille à droite de son support (vu du tracteur), retourné sur le siège | 0.1 | ||
| Dent double spire gauche et bride (Micro) |  | Pour travail type "cultibutte". Se monte sur le manche réglable pour dent (lui-même monté sur support 1 ou 2 dents). Travaille à gauche de son support (vu du tracteur, retourné sur le siège) | 0.1 | ||
| Disque et bras (Micro) |  | Disque de 400mm de diamètre. S’insère dans un support 1 dent ou 2 dents | Plan PDF | 0.8 | |
| Manche réglable pour dent (Micro) |  | S’insère dans les supports 1 dent ou 2 dents, et permet d’accueillir une dent de vibro, ou une dent double spire. | Plan PDF | 6 kg | 0.5 |
| Paire de roues de jauge (Micro) |  | Permet de régler la hauteur de travail de l’outil (à 25mm près) | Plan PDF | 2 | |
| Support 1 dent (Micro) |  | Support, dans le tube duquel on insère, au choix : une dent double spire ou une dent de vibro (via le manche réglable pour dent), ou une dent buttoir, ou un disque | Plan PDF | 0.5 | |
| Support 1 dent court (Micro) |  | Support, dans le tube duquel on insère, au choix : une dent double spire ou une dent de vibro (via le manche réglable pour dent), ou une dent buttoir, ou un disque | Plan PDF | 0.3 | |
| Support 2 dents (Micro) |  | Support pour dent de vibro (sur le fer plat), et au choix (dans le tube) un disque, ou une dent buttoir, ou une dent double spire (via le manche réglable pour dent) | Plan PDF | 1 | |
| Support 3 dents (Micro) |  | Support pour 3 dents de vibro (sans les dents et leurs brides - à ajouter séparément) | Plan PDF | 0.5 |
Vous voulez discuter avec un·e paysan·ne usager·e de cet outil ?
=> Trouvez les sur la carte interactive des autoconstructeur·ices (Tutoriel d’utilisation de la carte interactive).
Si vous souhaitez contacter une personne dont les coordonnées ne sont pas disponibles sur la carte, vous pouvez nous le signaler et nous chercherons à vous mettre en relation : contact[at]latelierpaysan.org.
Merci de privilégier ces échanges de pair à pair ! L’équipe de l’Atelier Paysan n’aura pas forcément d’information sur l’utilisation au quotidien de l’outil : le mieux c’est encore d’échanger avec les utilisateur·ices !
Au sein de l’équipe de l’Atelier Paysan :
référent·e de l’outil : Joséphine Wolff : j.wolff[at]latelierpaysan.org | suppléant·e : Non assigné·e
Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")
