Séparateur de méteil

Séparateur de méteil

Voici les plans d’un séparateur / dépoussiéreur de méteil, développé en partenariat avec l’Addear 42 et un groupe d’éleveur laitiers impliqués.

CLIQUEZ POUR TÉLÉCHARGER LES DERNIÈRES VERSIONS DES PLANS

Contexte :

Un groupe d’éleveur laitiers, fédéré par l’ADDEAR de la loire travaille sur l’autonomie protéique pour l’alimentation du bétail. Ils plantent du méteil céréales/protéagineux pour produire leur aliment.
Dans certaines configurations, il est intéressant de toaster les protéagineux (pois, lupin, soja…) pour améliorer son assimilation par l’animal. Pour que ce toastage soit possible, il faut au préalable trier le méteil pour avoir un produit calibré à toaster. Le toastage est un procédé précis et n’est pas réalisable sur des mélanges variés. Un toaster a été importé des états unis. Les résultats dans l’élevage sont attendus et le groupe travaille déjà à préparer l’autoconstruction de nouveaux toasters.



Un prototype de séparateur a été auto-construit l’an dernier par un membre du groupe.
Cette année, ils ont sollicité l’atelier paysan pour participer à l’amélioration du séparateur et pour simplifier la réplication de l’outil (à terme, un par exploitation ou petit groupe d’exploitation.)
L’atelier Paysan a soutenu leur démarche d’autoconstruction et la mise en service du nouvel équipement.

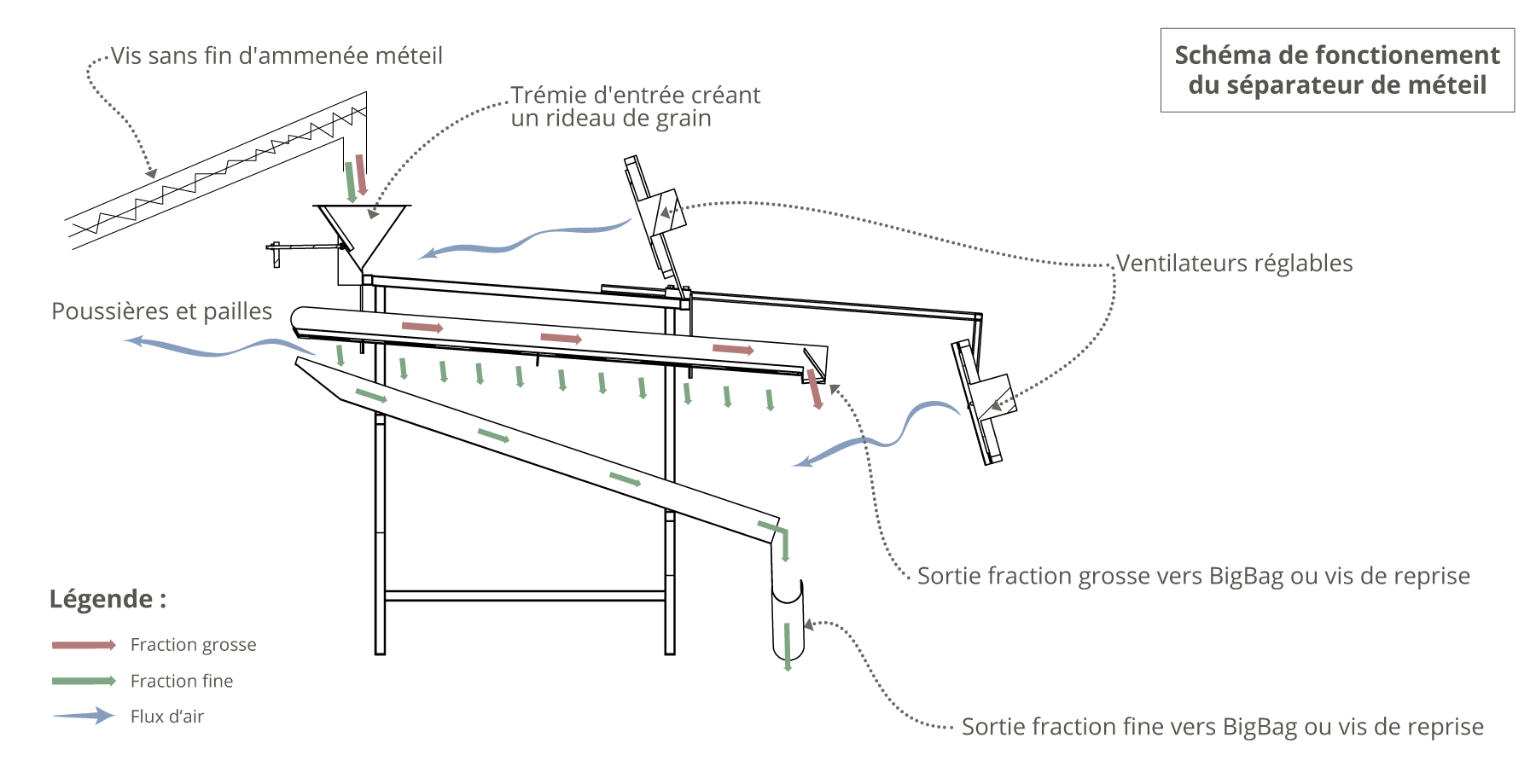

Un aperçu du prototype en fonctionnement :

Améliorations à prévoir :
  • Mieux dimensionner les ventilateurs (un peu faible sur le prototype)
  • Optimiser le dimensionnement du moteur du panier (surdimensionné sur le prototype)
  • Installer un variateur de fréquence sur le moteur pour observer l’influence de la fréquence sur la performance de la séparation (en cours).
  • Élargir la boite à cascade pour couvrir toute la largeur de la grille (si c’est utile ?)
  • Ajouter des pieds réglables pour mettre facilement l’ensemble de niveaux dans les deux directions.

Cliquez-ici pour découvrir les images du premier prototype...

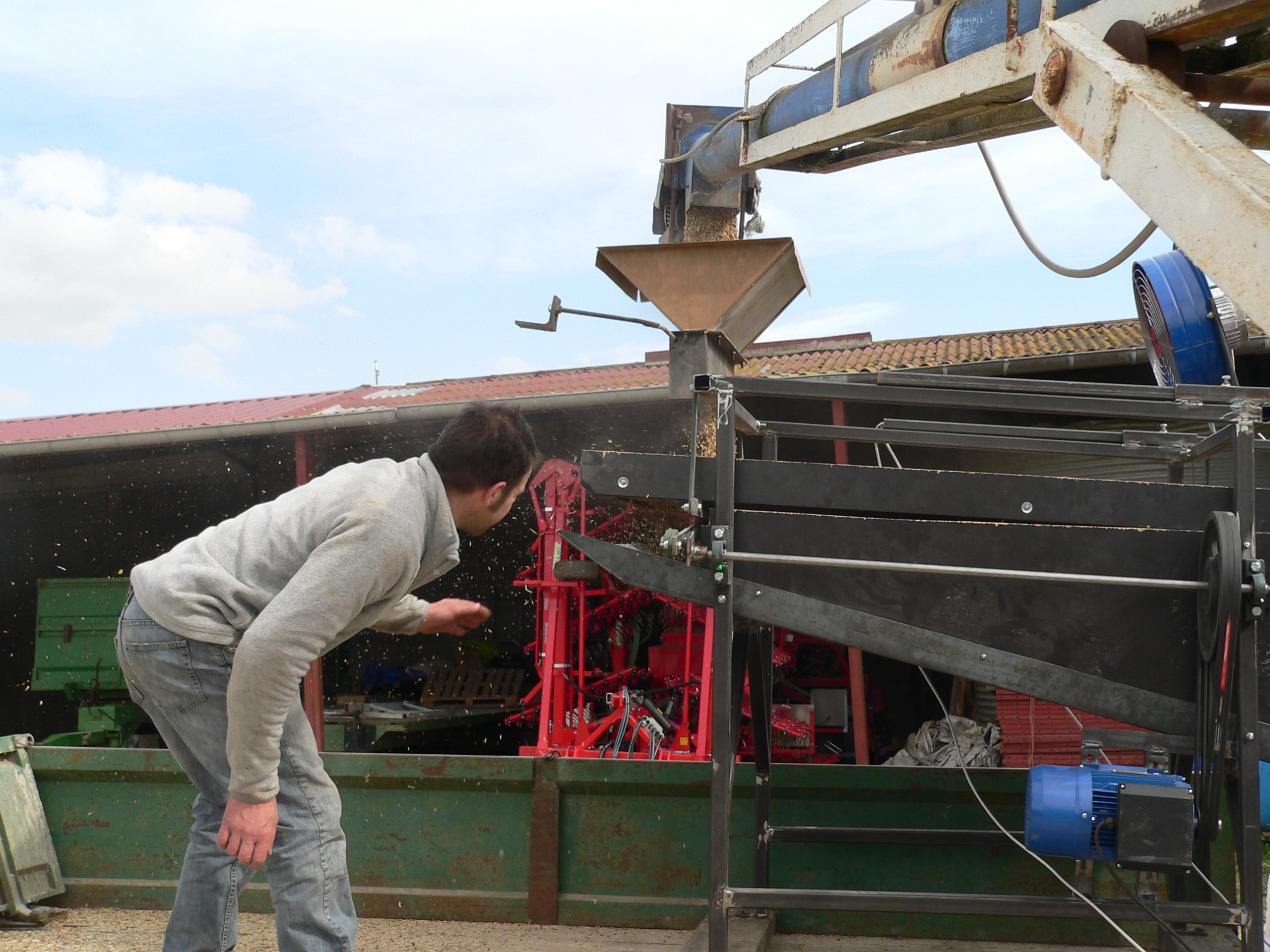

Boite à cascade créant un rideau de grain homogène

Arrivée dans la goulotte basse

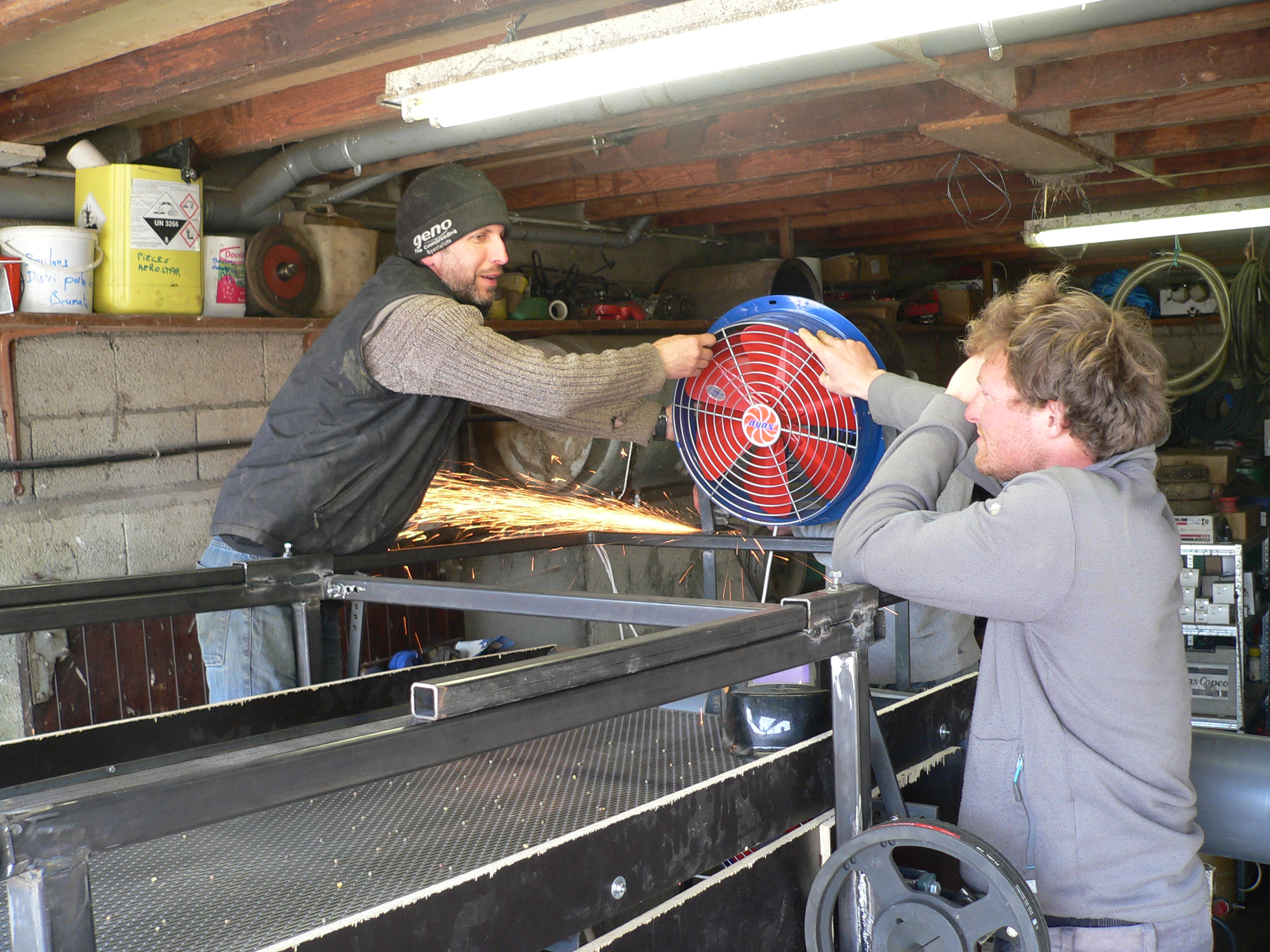

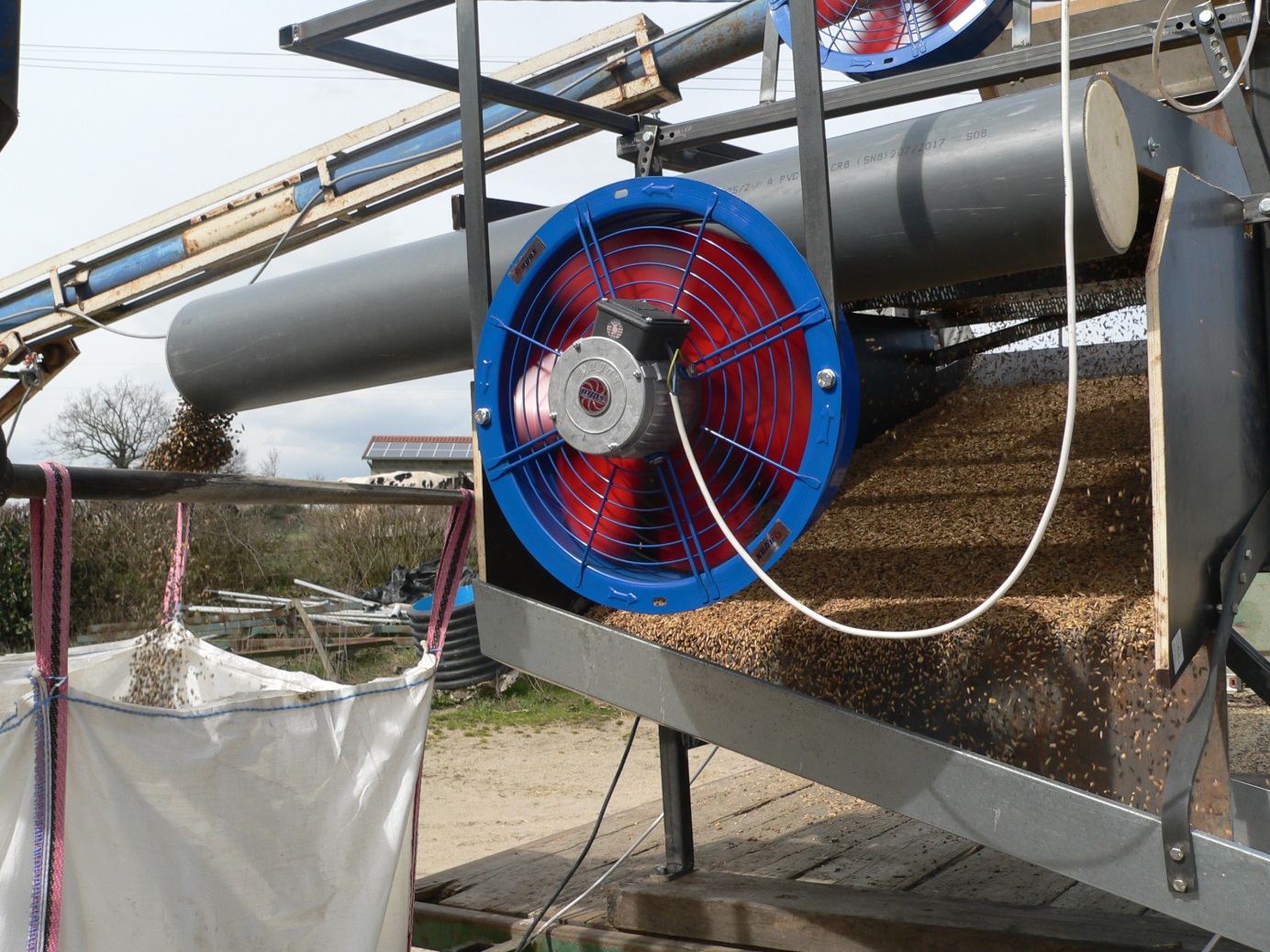

Modification de l’emplacement du ventilateur

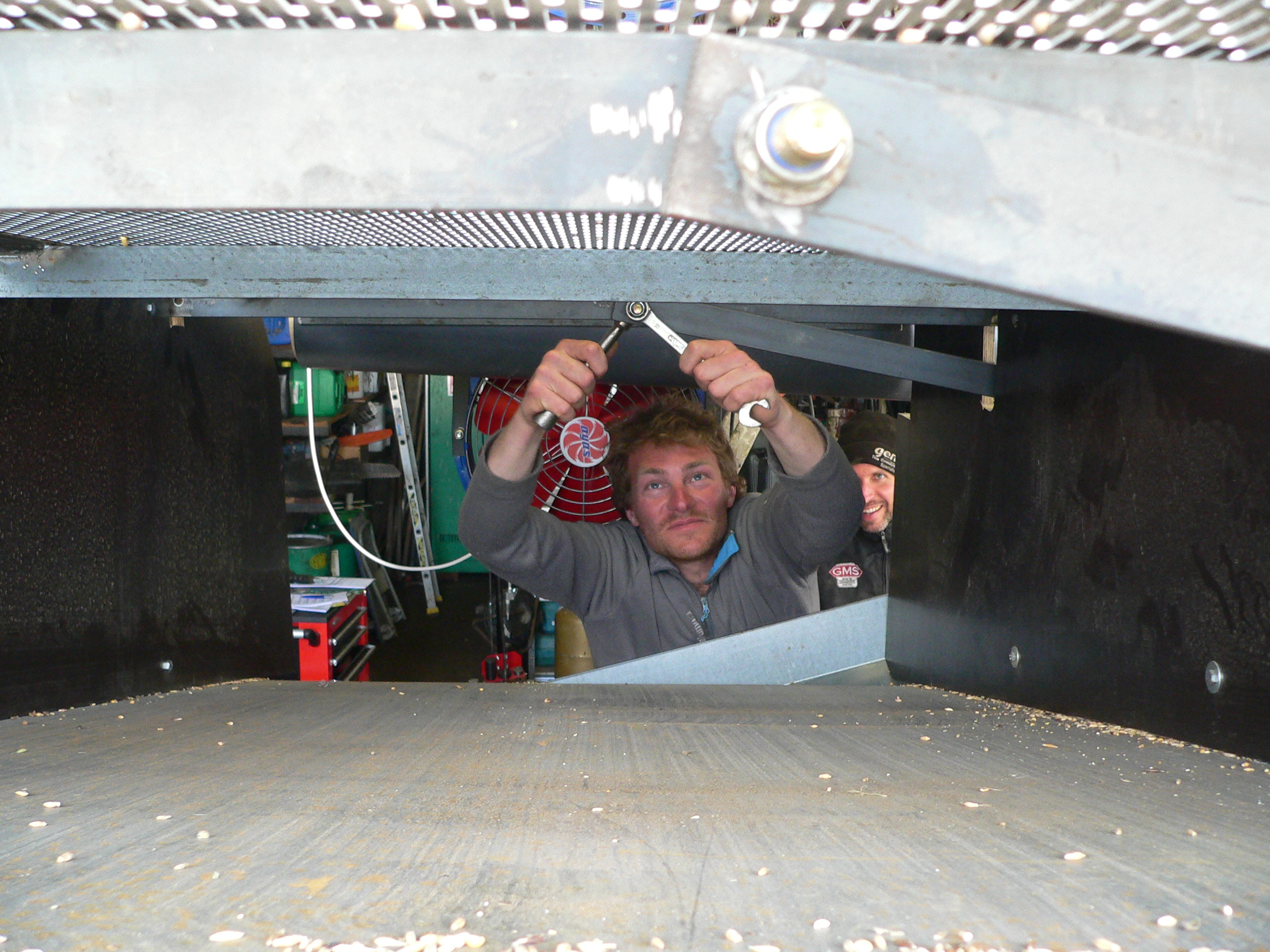

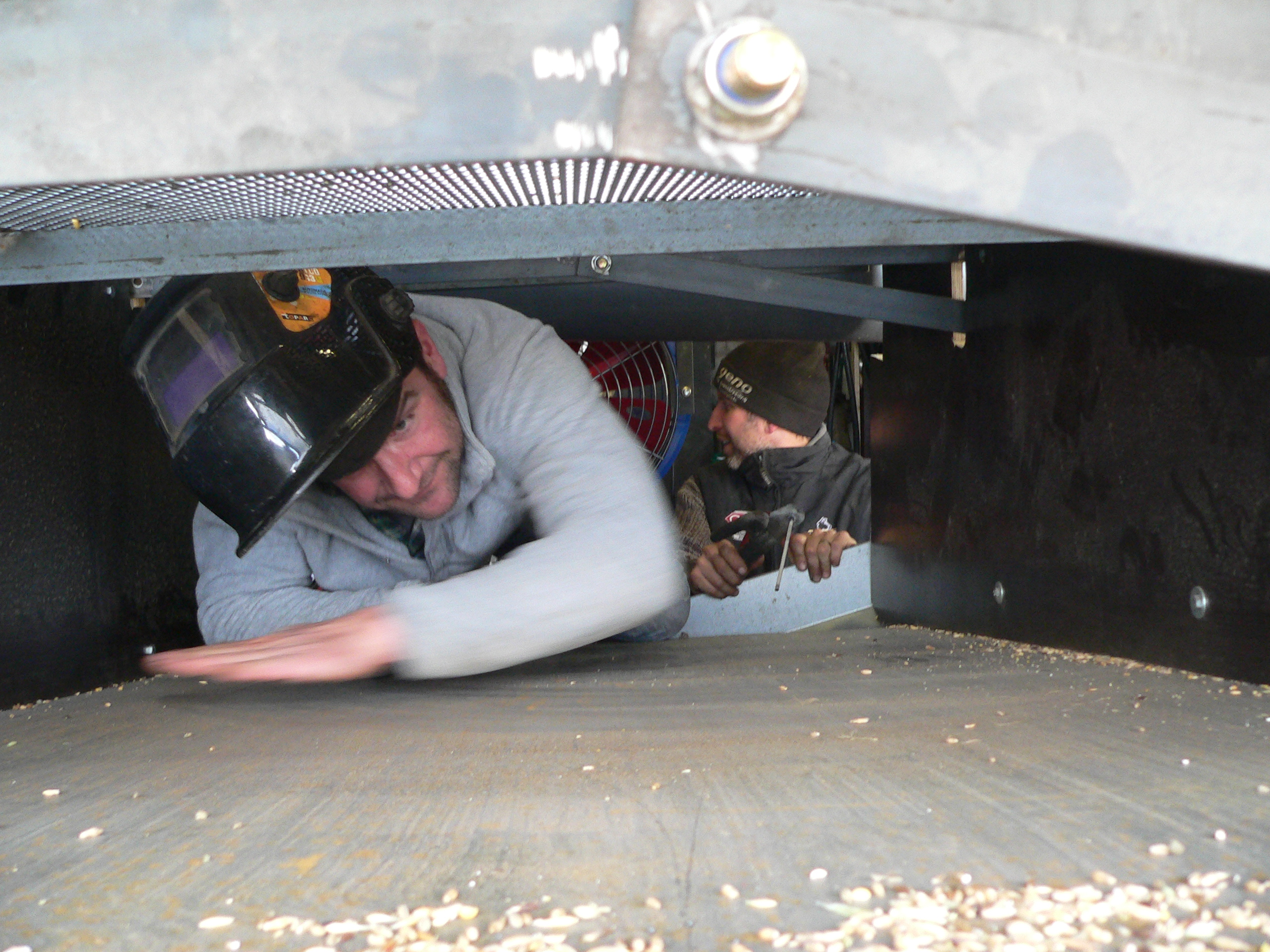

"Ramping" pour la soudure finale

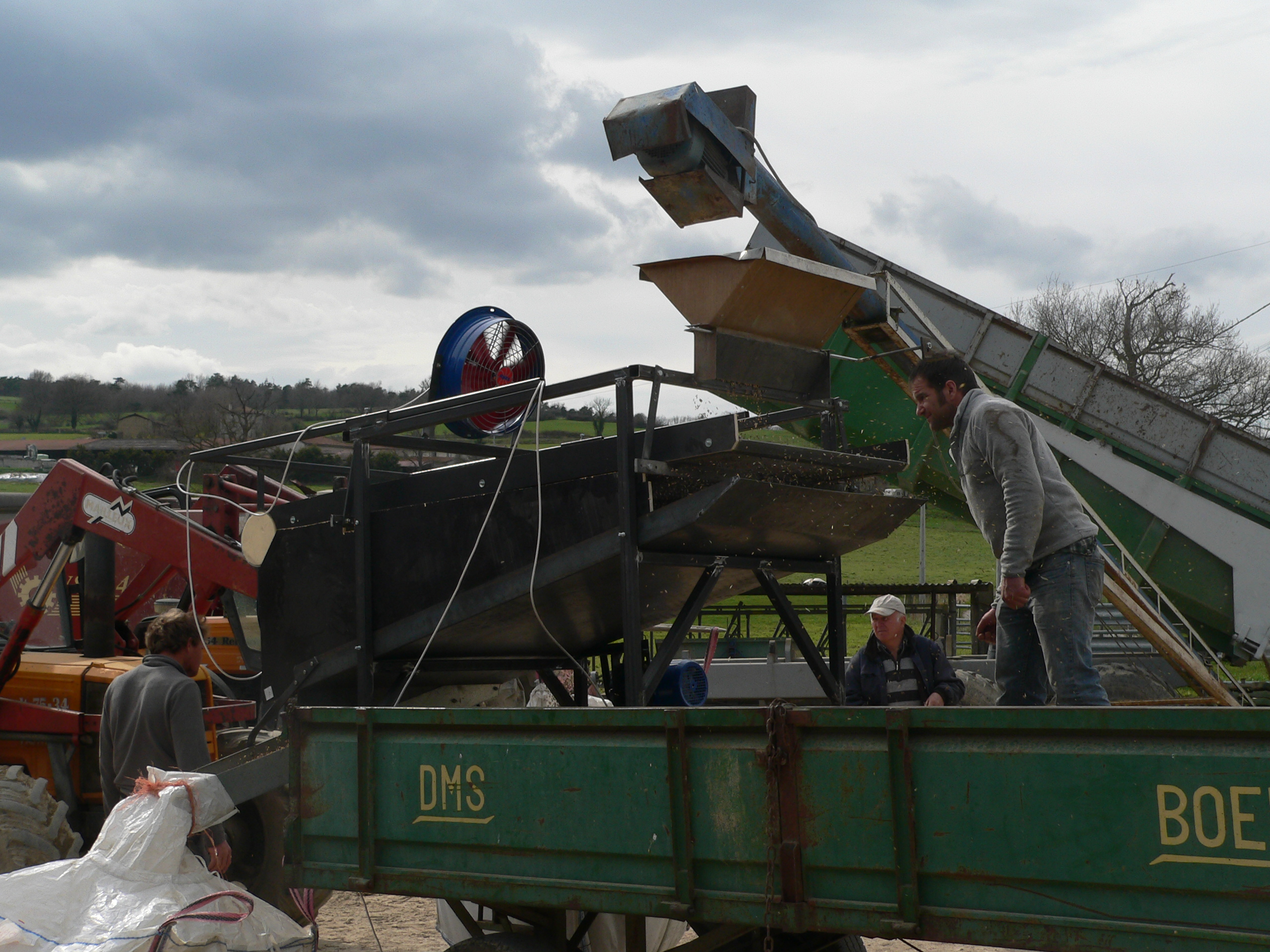

Entrée de la vis d’alimentation

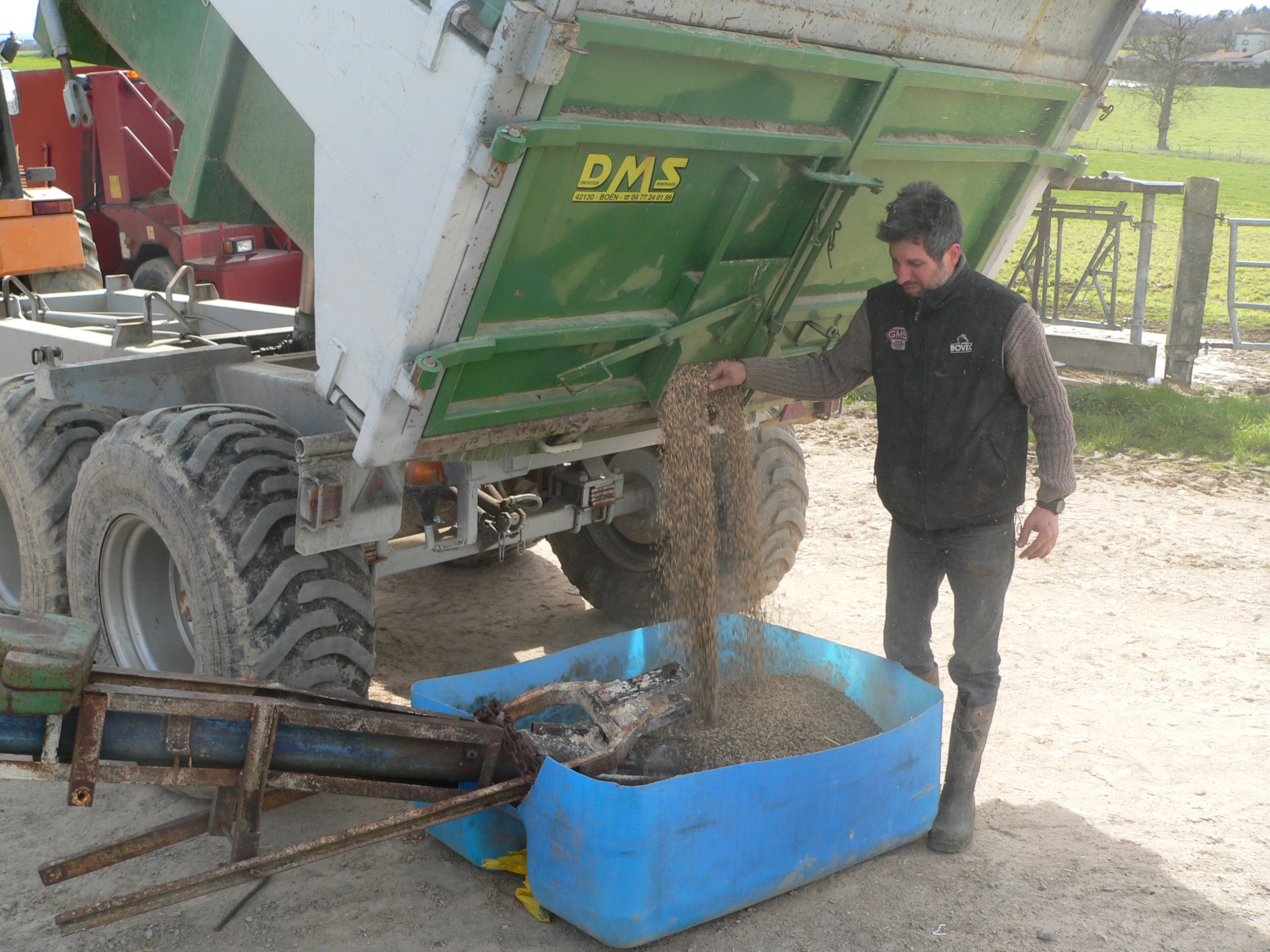

Sortie des pois (fourragers)

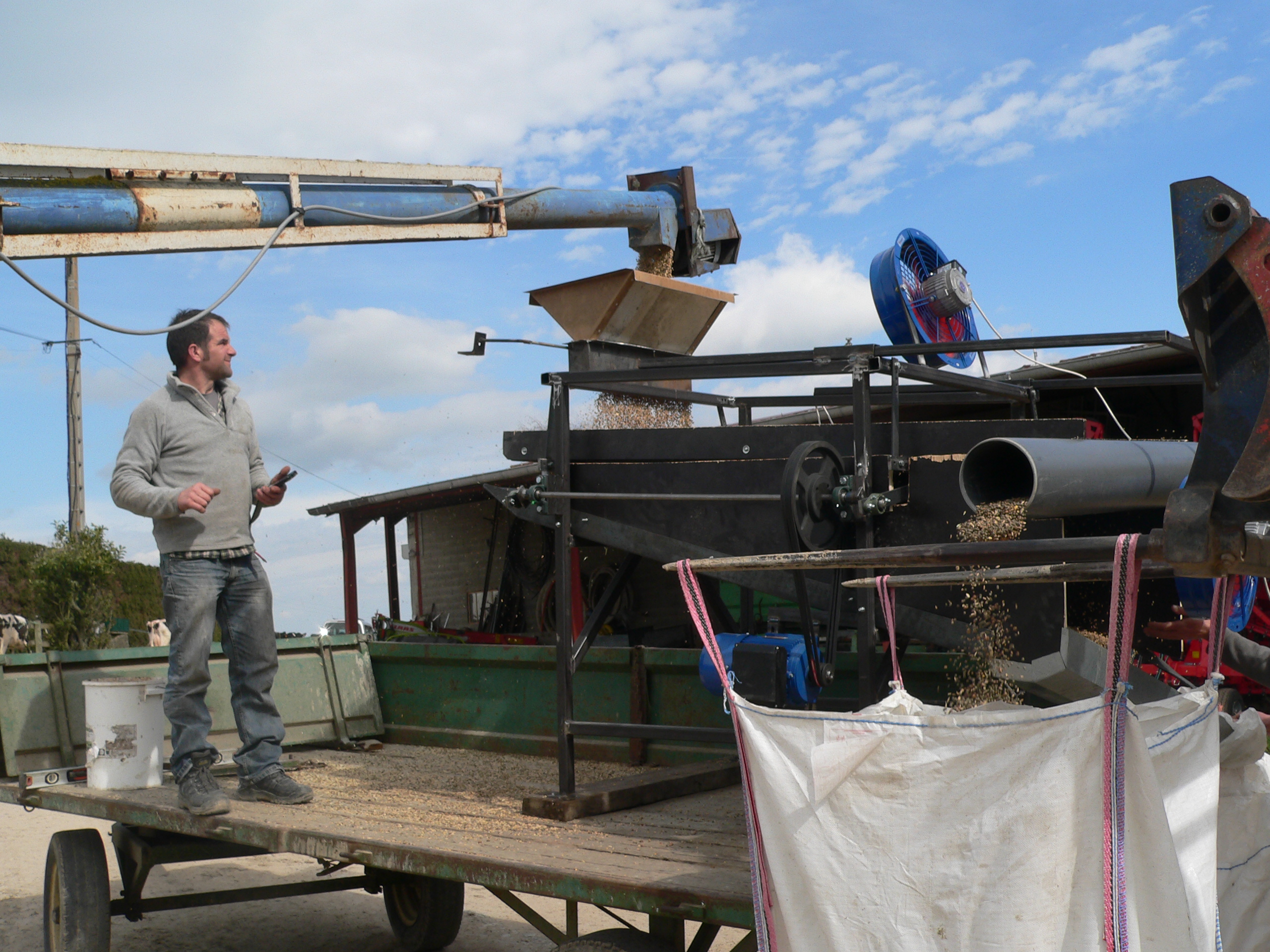

Dépoussiérage

DOCUMENTS A TÉLÉCHARGER

* Le modèle 3D (au format pdf 3D) n’est pas affichable dans un navigateur internet, pour le consulter vous devrez le télécharger et l’ouvrir directement avec le lecteur pdf installé sur votre ordinateur.
