Brouette Maraichère

Brouette Maraichère

Page mise à jour le 06/09/2023
Indispensable sur la ferme pour le transport de caisses, cagettes, claies, ou autres...

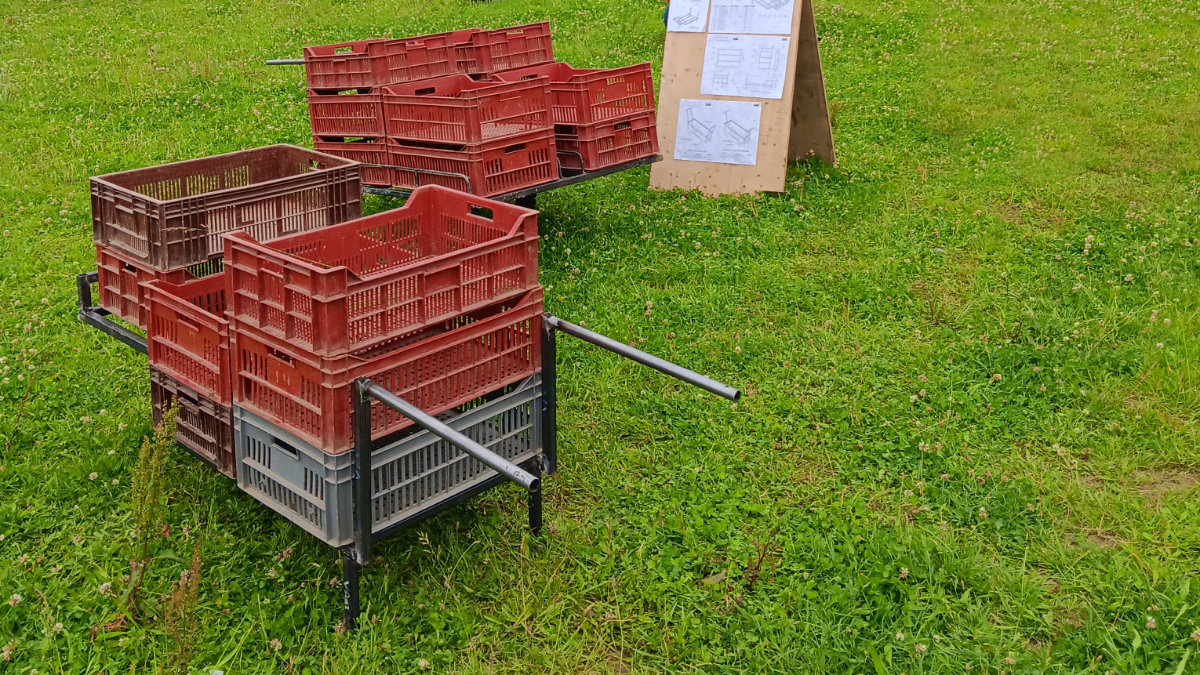

Cette brouette permet de charger 2 ou 3 caisses côte-à-côte et d’en empiler plusieurs les unes sur les autres. Sa roue est increvable.
Il existe des versions :

  • démontable
  • "fixe" (non démontable). Celle-ci est légèrement plus légère et plus simple à fabriquer.

Fabrication :

TechnicitéBesoin en outillage spécifiqueAccès aux plansAvancement de l’outil
Matériel de base

brouette_maraichere_fixe_v3_1_.pdf
Outil éprouvé

Réalisation de l’outil en formation :

Nbe de participant-e par outilPré-requis ?Durée de la formationPlus d’infos ?Info de transport
(pour choix du véhicule)
PAC
1Aucun3 jour(s)Non renseignéDimensions chassis principal :
800 : Non renseigné
1200 : Non renseigné

Poids total :
18 kg

6
Prix de l’outil

Le prix de l’outil dépend souvent des options, modules et accessoires choisis, mais aussi de la manière dont on souhaite le fabriquer (formation / kit brut / kit à souder).
Ainsi, pour avoir une idée affinée du prix de l’outil souhaité, allez remplir votre panier sur le catalogue en ligne. Ce qui pourra aboutir à une demande de devis.

Voir cet outil dans le catalogue (pour affiner le coût en temps réel).
Remarque : les tarifs sur le catalogue en ligne sont mis à jour quotidiennement et suivent le prix des matières premières. Leur évolution est régulière et pas tout à fait dépendante de notre volonté.

Comment je finance mon outils / ma formation ?
- Aide pour le financement d’outil(s)
- Aide pour le financement de la formation

Les modèles proposés

L’Atelier Paysan et Farming Soul proposent quelques modèles de brouettes maraîchères :

Les plans et nomenclatures de ces brouettes sont disponibles au téléchargement.

Adapter sa brouette

Mais nous attirons toutefois l’attention sur le fait qu’il peut y avoir autant de modèle de brouettes que d’utilisation ainsi que d’utilisateurs et d’utilisatrices ! Les besoins ne sont en effet pas forcément les mêmes. Nous vous invitons donc à réfléchir à votre besoin et de ne pas hésiter à adapter la vôtre !
Par exemple, changer sa largeur et/ou sa longueur, changer la position de la roue, ajouter de quoi mettre des caisses au-dessus de la roue pour une meilleure répartition des efforts lors de l’utilisation, baisser les poignées, etc.

Voici quelques exemples de brouettes qui ont été réalisées par des stagiaires de l’Atelier Paysan :

  • Brouette non démontable avec porte caisse au-dessus de la roue pour une meilleure répartition du poids lors de l’utilisation.
    JPEG - 227.1 ko
  • Brouette démontable avec rebord et la roue sous la brouette pour une meilleure répartition du poids. Les plans de cette brouette sont disponibles sur le forum grâce au travail de sa conceptrice "Matild".
    JPEG - 715.2 ko
  • Longue brouette non démontable sans rebord avec la roue décalée sous la brouette pour une meilleure répartition du poids. Les plans de cette brouette sont disponibles sur le forum grâce au travail de son concepteur Thomas.
    JPEG - 393.3 ko

Choisir sa brouette

Comme il existe divers modèles de brouettes et qu’il est possible de les adapter à son besoin et/ou à sa morphologie, voici quelques éléments pour vous aider à choisir votre brouette.

  • Démontable VS fixe : la brouette démontable a été conçue pour répondre pouvoir être aisément transportée. La version fixe a été mise en plan à partir de la brouette maraîchère démontable car le fait de la rendre démontable complexifie l’assemblage et l’approvisionnement des pièces nécessaires. Or, les utilisateurs et utilisatrices n’ont pas tous besoin qu’elle soit démontable. La version fixe est aussi 15% plus légère que la démontable.
  • Roue à l’avant de la brouette VS Roue(s) sous la brouette  : la position des roues est critique dans une brouette. En effet, plus elle est proche de l’utilisateur, plus le chargement peut être réparti de part et d’autre de la roue et donc plus le poids "apparent" du chargement à l’utilisation peut être réduit lors du transport. Toutefois, dans ce cas, le plateau de la brouette est plus élevé pour permettre à la roue de passer sous la brouette, ce qui relève le centre de gravité et rend la brouette moins stable. Le fait de mettre deux roues comme sur le chariot balance de farming soul permet de stabiliser latéralement l’ensemble tout en déplaçant de grands chargements. La version V2.1 des brouettes comporte la roue à l’avant. Les plans restent disponibles au téléchargement.
  • Rebords VS pas de rebords  : Une pièce permettant de fabriquer un rebord est prévue dans les plans des brouettes. Ce rebord permet de bloquer latéralement les caisses lors du transport. Toutefois, lorsque l’on charge par le côté, ce rebord rend nécessaire de lever davantage les caisses pour les installer. Ainsi, ce rebord est optionnel, vous pourrez choisir de l’installer ou non.

A vous de jouer :)

Contacts

Vous voulez discuter avec un-e paysan-ne usager-e de cet outil ?
=> Trouvez le(s) sur la carte interactive des autoconstructeurs-trices (Tutoriel d’utilisation de la carte interactive).
Si vous souhaitez contacter un-e autoconstructeur-trice dont les coordonnées ne sont pas disponibles sur la carte, vous pouvez nous le signaler et nous chercherons à vous mettre en relation : contact@latelierpaysan.org.

Merci de privilégier ces échanges de pair à pair ! L’équipe de l’Atelier Paysan n’aura pas forcément d’information sur l’utilisation au quotidien de l’outil : le mieux c’est encore d’échanger avec les utilisateurs-trices !

Au sein de l’équipe de l’Atelier Paysan :
référent-e de l’outil : Pierre V Vincent : p.vincent@latelierpaysan.org | suppléant-e : Non assigné-e

Versions précédentes

Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")

Historique des modifications

Historique des modifications :

DateVersionQuelle modification ?
04/09/20233.1Passer la roue sous la brouette pour gagner en ergonomie.
04/09/20233.1Proposer la brouette pour 2 et 3 caisses.
19/10/20222.1La brouette a été allégée de près de 20% en passant du tube carré de 30x2 à du tube carré de 25 x2 .
19/10/20222.1Un rebord a été rajouté pour bloquer latéralement les caisses. Il est possible de l’installer ou non, selon l’utilisation souhaitée.
19/10/20222.1Les barres centrales ont été tournées pour mieux porter les caisses.
