Découpeur thermique de bâche tissée
![Découpeur thermique de bâche tissée](local/cache-gd2/63/3d790740f39212d1f9dd78f37d64fb.jpg?1721210395)
Page mise à jour le 17/07/2024
Ces découpeurs thermiques sont à adapter sur une buse de désherbeur thermique. Ils permettent de réaliser des découpes, rondes ou en croix, dans des toiles tissées.
Fabrication :
Technicité | Besoin en outillage spécifique | Accès aux plans | Avancement de l’outil |
---|---|---|---|
![]() ![]() ![]() ![]() ![]() | Matériel de base![]() ![]() ![]() ![]() ![]() Foret de perçage Ø6.8 Taraud M8 | Decoupeur_thermique_1.0_17-07-2024.pdf | ![]() |
Réalisation de l’outil en formation :
Nbe de participant·e par outil | Pré-requis ? | Durée de la formation | Plus d’infos ? | Info de transport (pour choix du véhicule) | PAC ![]() |
---|---|---|---|---|---|
1 | Aucun | 3 jour(s) | Non renseigné | Dimensions chassis principal : Ø48 : Non renseigné Ø77 : Non renseigné Ø114 : Non renseigné Ø127 : Non renseigné Poids de la partie principale : | 4 |
ATTENTION : l’outil ayant des modules (outils enfants) certaines valeurs de ce tableau dépendent des modules choisis, notamment le poids et les PAC (voire tableau plus bas dans la page pour retrouver ces valeurs pour chaque module) |
Le prix de l’outil dépend souvent des options, modules et accessoires choisis, mais aussi de la manière dont on souhaite le fabriquer (formation / kit brut / kit à souder).
Ainsi, remplissez votre panier sur le catalogue en ligne après avoir consulté la notice explicative des options. Nous vous enverrons ensuite un devis complet.
Remarque : les tarifs sur le catalogue en ligne sont mis à jour quotidiennement et suivent le prix des matières premières. Leur évolution est régulière et pas tout à fait dépendante de notre volonté.
Comment je finance mon outils / ma formation ?
- Aide pour le financement d’outil(s)
- Aide pour le financement de la formation
Caractéristiques et modes d’utilisation
![JPEG - 845.9 ko](IMG/jpg/dispositif.jpg)

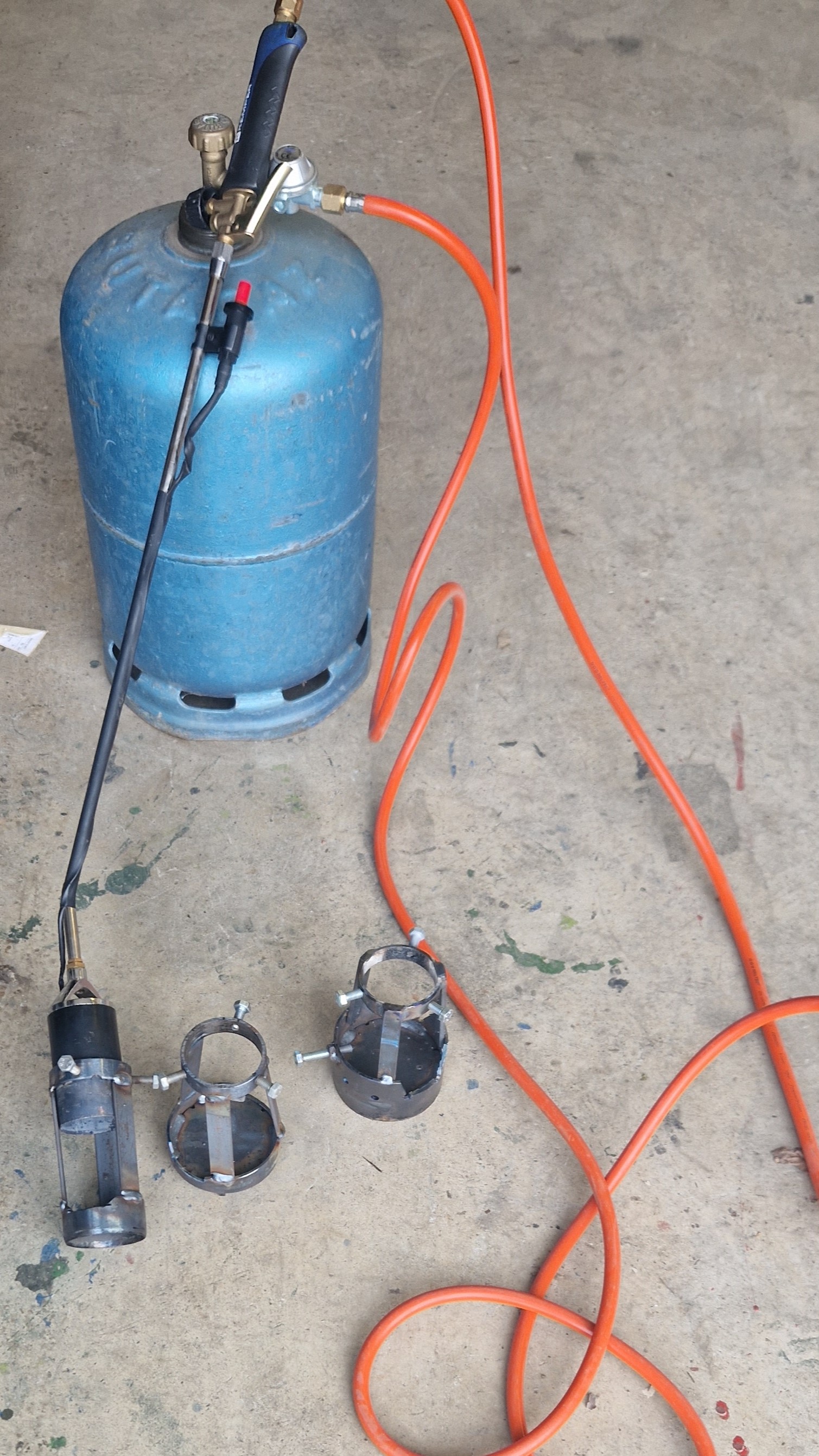

Les découpeurs thermiques s’installent sur la buse d’un désherbeur thermique.
![JPEG - 534.6 ko](IMG/jpg/buse_decoupeur.jpg)

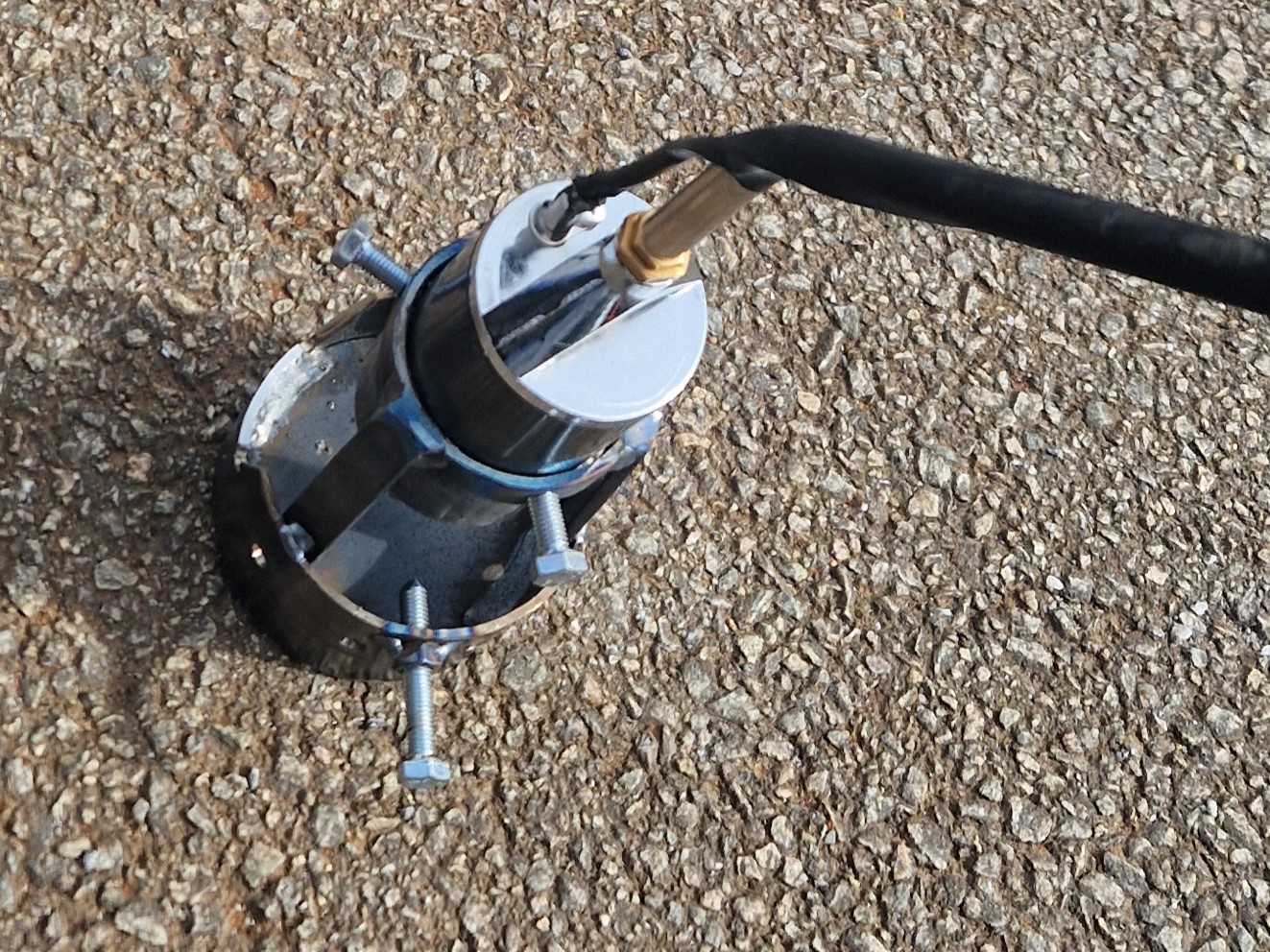

La flamme chauffe le découpeur thermique qui peut ensuite réaliser des découpes dans la toile tissée.

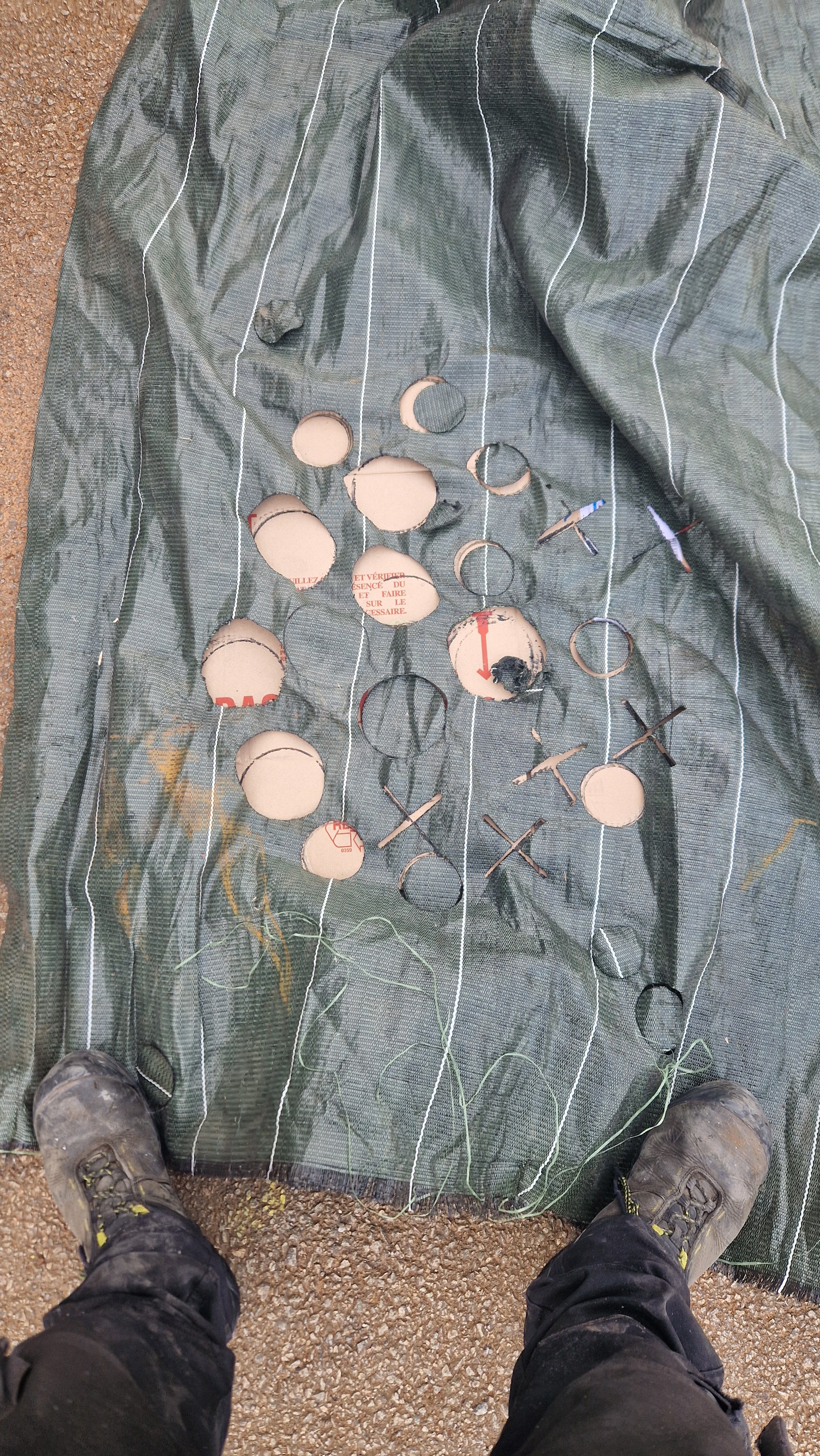

Les découpes sont rondes ou en croix selon la forme et ses dimensions souhaitées.
![JPEG - 2.5 Mo](IMG/jpg/20240319_173401-r90.jpg)
.

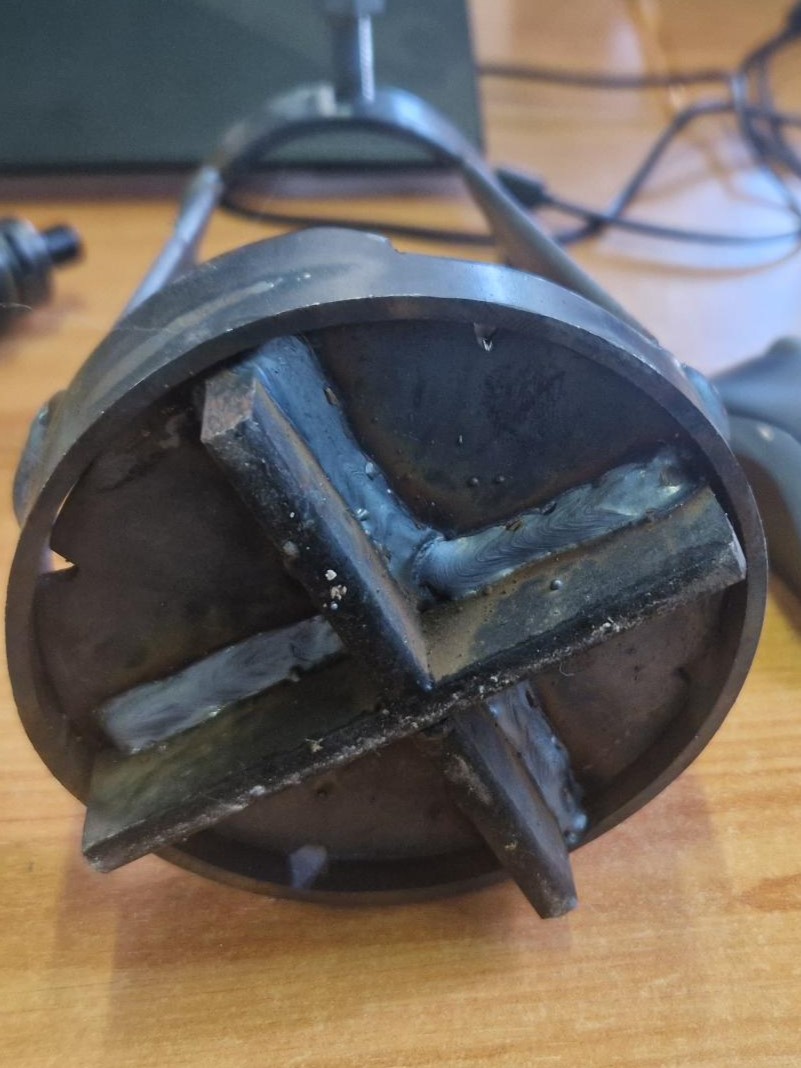

Pour permettre une bonne conduction de la chaleur jusqu’à l’élément de découpe de la toile tissée, de bons cordons de soudures sont nécessaires.
![JPEG - 133.2 ko](IMG/jpg/20240703_155846.jpg)
.
Les dimensions des découpeurs peuvent être adaptés à vos besoins et aux matériaux que vous avez à disposition ! Alors, soyez créatifs et créatives !
Ci-dessous sont listés les outils dits "enfants" de l’outil principal. Cette architecture modulaire des outils permet d’adapter l’outil à ses besoins, certains outils enfants sont accessoires quand d’autres sont indispensables. Pour plus d’informations, et s’assurer de correctement choisir l’outil et les modules adaptés, il est fortement conseillé de consulter la notice explicative des options
Nom | Image | Présentation | Documents | Poids | PAC ![]() |
---|---|---|---|---|---|

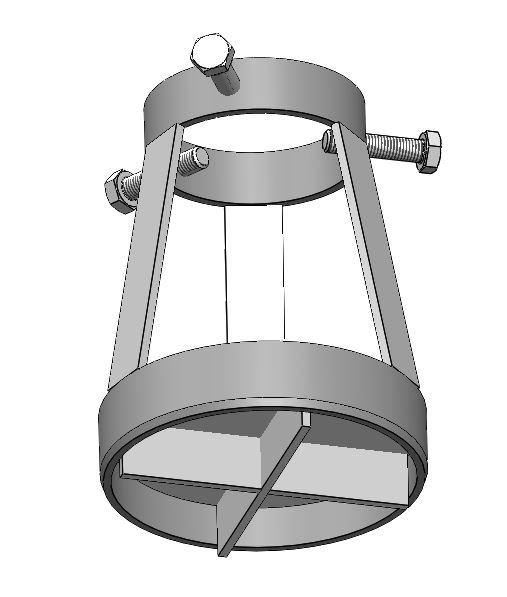

Croix | Réalisez une découpe en croix aux dimensions souhaitées en soudant quelques fers plats sur un de vos découpeurs thermiques. | Nomenclature CSV | 0 |
Question | Réponse | Date |
---|---|---|
Avec quel type de brûleur utiliser ces découpeurs thermiques ? | Il est possible d’utiliser ces découpeurs thermiques avec des désherbeurs thermiques raccordés à des bouteilles de gaz comprimé (ex : Thermoflamm bio Professional PLUS) ou à des désherbeurs thermiques portatifs, à cartouches de gaz (ex : Thermoflamm bio Comfort PLUS) | 17/07/2024 |
Pourquoi ne pas utiliser des profilés plus fins ? Pourquoi réaliser de gros cordons de soudure ? Vous en faites pas un peu trop ?! | Pour améliorer la conduction thermique entre les pièces, de gros cordons de soudures sont adaptés. Quant à l’épaisseur des pièces, elle permet notamment d’augmenter l’inertie thermique du découpeur. Cela permet de réaliser plusieurs découpes à la suite, pour une seule chauffe. | 17/07/2024 |
La flamme remonte trop avec le découpeur thermique. Comment faire ? | Si la flamme de votre désherbeur est très forte, il est possible qu’elle soit renvoyée vers la buse une fois le découpeur installé. Dans ce cas, pour limiter le "retour" de la flamme, il est possible de réaliser des évidements à la meuleuse dans la partie supérieure de la cloche. La flamme sera moins "contenue". | 17/07/2024 |
Pour quel type de bâche utiliser ce dispositif ? | Ce dispositif est adapté pour les bâches tissées. Nos tests ont été concluants pour notamment sur des toiles 130gr.m² en double. | 17/07/2024 |
Vous voulez discuter avec un·e paysan·ne usager·e de cet outil ?
=> Trouvez les sur la carte interactive des autoconstructeur·ices (Tutoriel d’utilisation de la carte interactive).
Si vous souhaitez contacter une personne dont les coordonnées ne sont pas disponibles sur la carte, vous pouvez nous le signaler et nous chercherons à vous mettre en relation : contact[at]latelierpaysan.org.
Merci de privilégier ces échanges de pair à pair ! L’équipe de l’Atelier Paysan n’aura pas forcément d’information sur l’utilisation au quotidien de l’outil : le mieux c’est encore d’échanger avec les utilisateur·ices !
Au sein de l’équipe de l’Atelier Paysan :
référent·e de l’outil : Fabien TRICHARD : f.trichard[at]latelierpaysan.org | suppléant·e : Agathe DEMATHIEU : a.demathieu[at]latelierpaysan.org
Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")
LICENCE LIBRE
L’ensemble de cet article, des explications, des photos et des plans livrés sont accessibles à tous. Ils sont diffusables et modifiables à condition que vous mentionniez la paternité de l’œuvre (L’Atelier Paysan), et que vous apposiez sur tout document reprenant ces éléments la même licence utilisée par nos soins, à savoir la Creative Commons BY NC SA.
