Enrouleuse de bâches
Page mise à jour le 02/08/2023
L’enrouleuse de bâches, aussi appelée Roll Unroll, permet de dérouler puis d’enrouler ses bâches après utilisation. On peut ainsi les ranger proprement et rapidement, prêtes pour une utilisation ultérieure.
L’entraînement peut être réalisé à la main ou en pédalant, suivant l’option choisie.
L’outil existe déjà en 3 dimensions pour s’adapter à vos besoins (ex. largeur de bâches).
Fabrication :
| Technicité | Besoin en outillage spécifique | Accès aux plans | Avancement de l’outil |
|---|---|---|---|
   | Matériel de base Dérive chaîne | rollunroll_2.2_02-08-2023.pdf |  Améliorations à venir |
Réalisation de l’outil en formation :
| Nbe de participant-e par outil | Pré-requis ? | Durée de la formation | Plus d’infos ? | Info de transport (pour choix du véhicule) | PAC  |
|---|---|---|---|---|---|
| 1 | Aucun | 4 jour(s) | Soudures sur tubes à faible épaisseur | Dimensions chassis principal : 2100 : Selon option et largeur (cf. plans) 2600 : Selon option et largeur (cf. plans) 1300 : Selon option et largeur (cf. plans) Poids de la partie principale : | 6 |
| ATTENTION : l’outil ayant des modules (outils enfants) certaines valeurs de ce tableau dépendent des modules choisis, notamment le poids et les PAC (voire tableau plus bas dans la page pour retrouver ces valeurs pour chaque module) | |||||
Le prix de l’outil dépend souvent des options, modules et accessoires choisis, mais aussi de la manière dont on souhaite le fabriquer (formation / kit brut / kit à souder).
Ainsi, pour avoir une idée affinée du prix de l’outil souhaité, allez remplir votre panier sur le catalogue en ligne après avoir consulté la notice explicative des options. Ce qui pourra aboutir à une demande de devis.
Voir cet outil dans le catalogue (pour affiner le coût en temps réel).
Remarque : les tarifs sur le catalogue en ligne sont mis à jour quotidiennement et suivent le prix des matières premières. Leur évolution est régulière et pas tout à fait dépendante de notre volonté.
Comment je finance mon outils / ma formation ?
- Aide pour le financement d’outil(s)
- Aide pour le financement de la formation
Cet outil a été prototypé par Romuald Botte, maraicher dans le Nord (59) et formateur à L’Atelier Paysan. D’autres paysans ont relayé l’intérêt de cet outil. Ainsi, l’équipe technique de l’Atelier Paysan en ont fait une réplication en intégrant les pistes d’améliorations listées par Romuald.

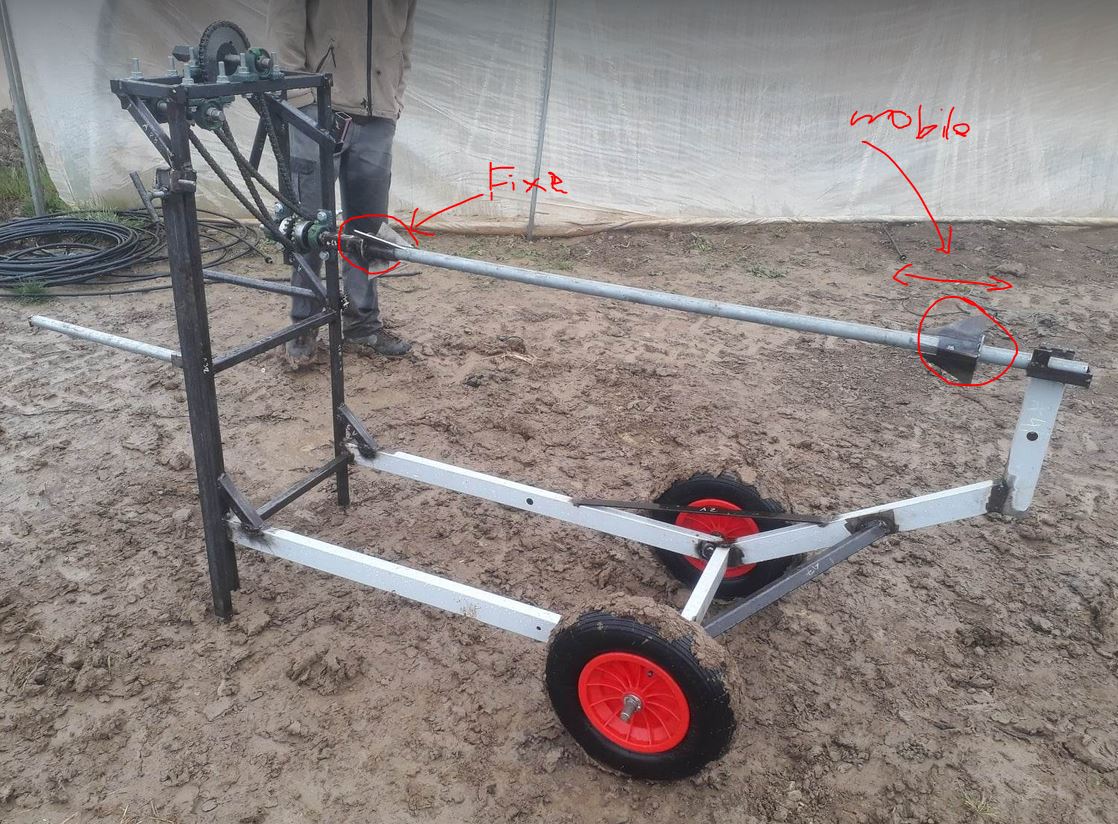

La version V0 de Romuald

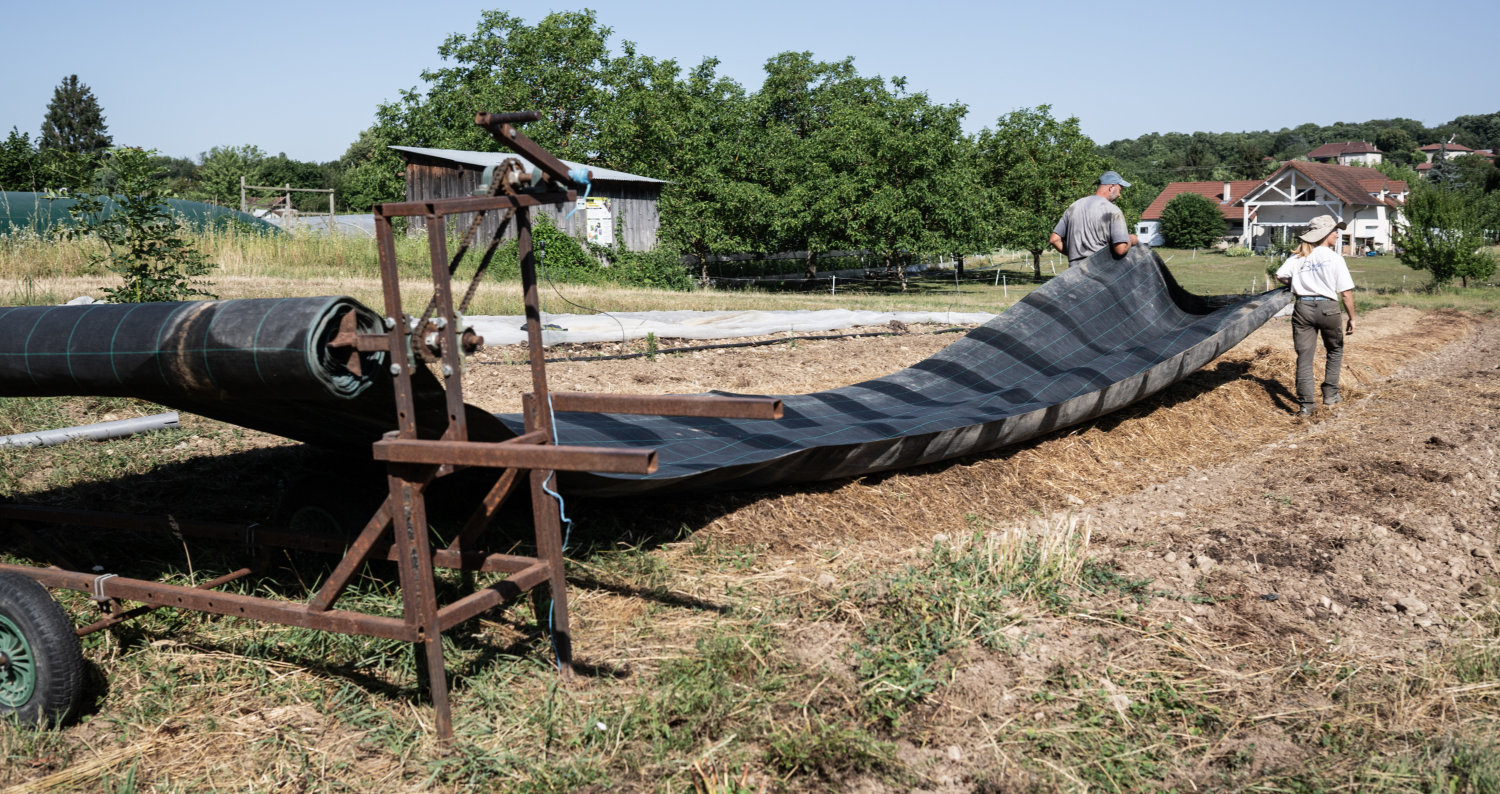

Cette version est fonctionnelle malgré ses quelques défauts (poids et manœuvrabilité principalement).

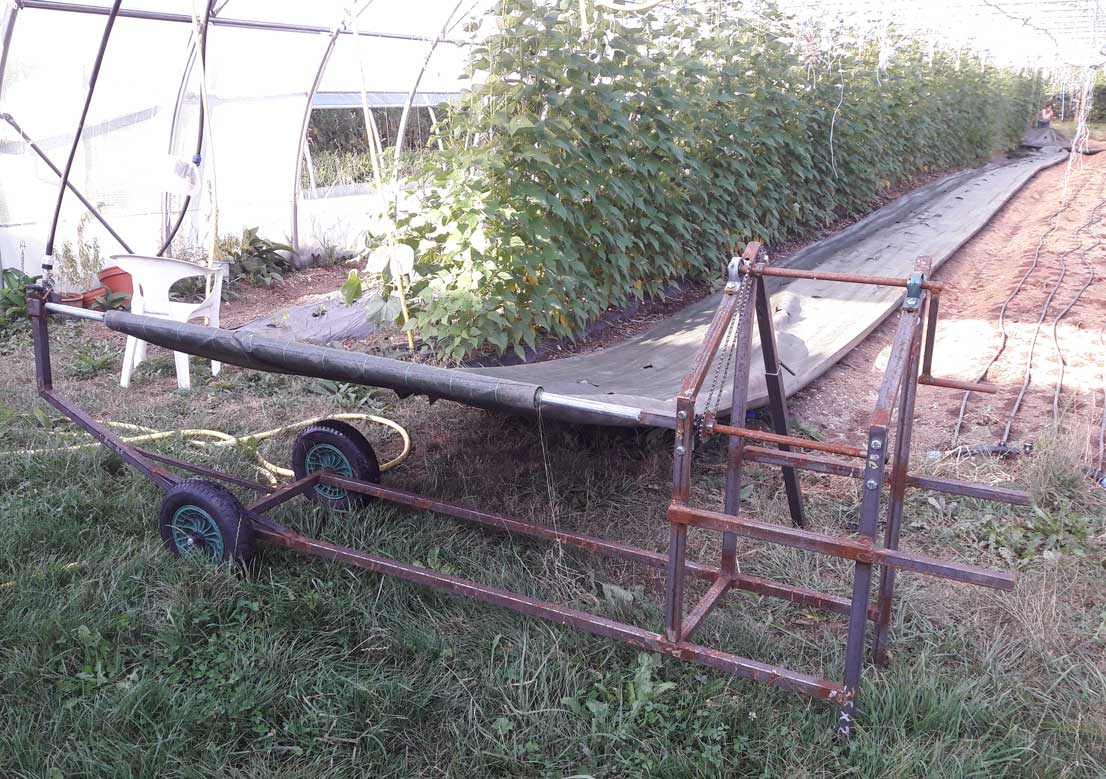

Photo de la version V1
Un exemplaire a été construit par un stagiaire (photo et vidéo ci-dessus) avec les améliorations suivantes vis-à-vis de la V0 :
-
- Approcher les roues de l’utilisateur pour limiter le poids à lever et améliorer la manœuvrabilité
- Ajout du téton de centrage

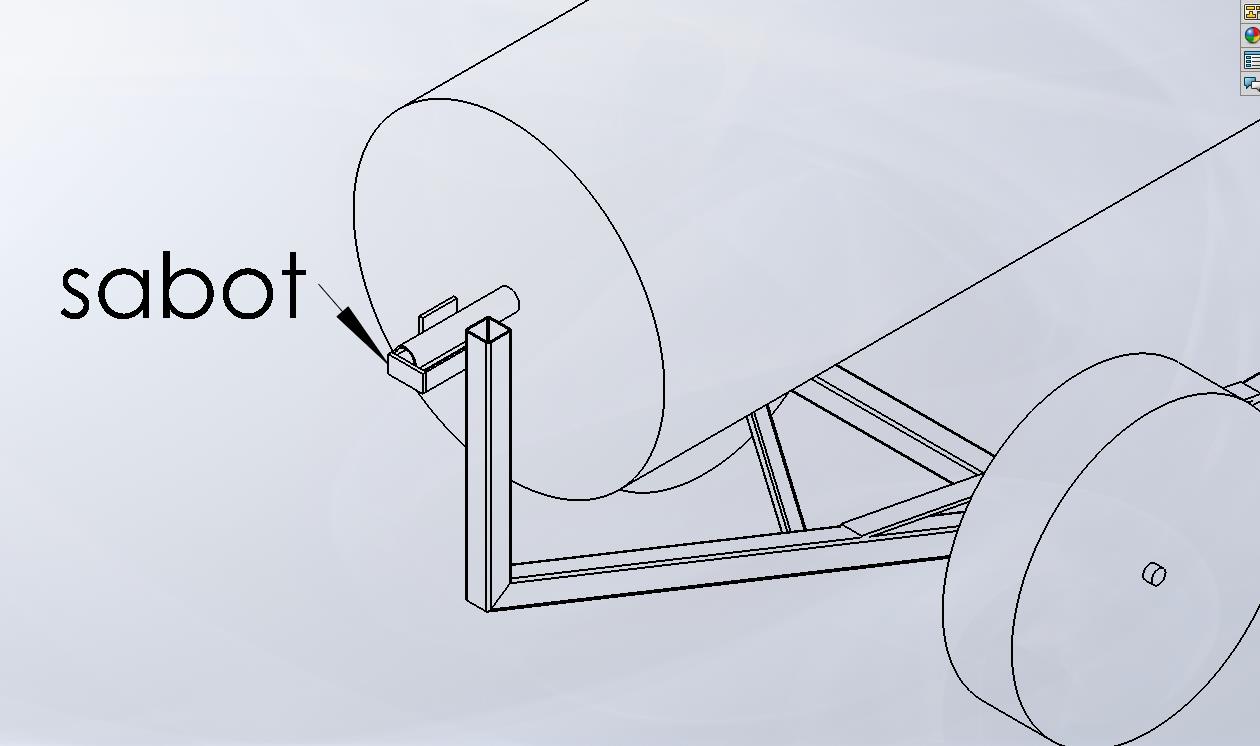

- Ajout du sabot de verrouillage des perches
- Allègement du châssis (tube de 35 x 2)
La manœuvrabilité restait problématique car l’outil restait très lourd, surtout lorsqu’il était adapté pour ranger des bâches de plus de 2m de long.
Tests sur la version V1 pour alléger la structure lors du déplacement

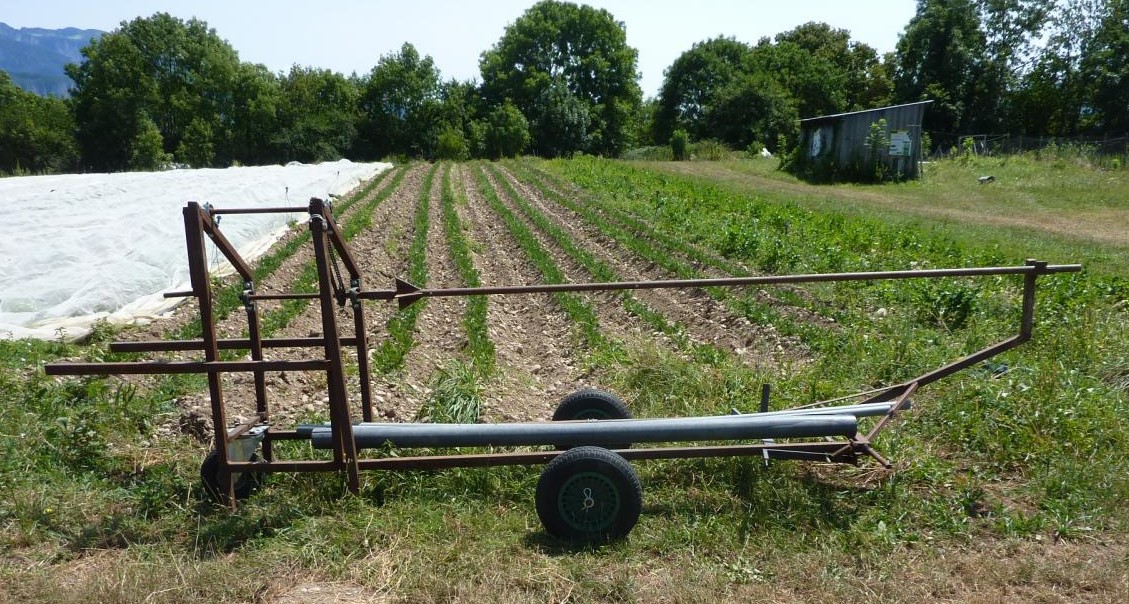

Nous avons testé sur l’enrouleuse des Jardins du Coteau (à St Cassien, Isère, 38) le principe de la béquille avant avec les roues centrées.
Nous avons aussi testé l’utilisation d’une roue folle à l’arrière mais cela ne donnait pas satisfaction sur les chemins car le centre des chemins sont souvent enherbé et réhaussé par rapport au passage des roues. De plus, cela aurait nécessité l’utilisation d’une autre béquille à l’arrière pour stabiliser la machine lors de son utilisation.
Cahier des charges :
Cet outil a pour objectif d’assister l’enroulage et le déroulage des bâches tissées sur les planches permanentes. En effet, cette opération se réalise habituellement à la main, avec les classiques contraintes de poids et de main d’œuvre. Le stockage en bobine compacte est intéressant pour gagner de la place et ne pas abîmer la bâche. On prolonge ainsi sa durée de vie. On gagne aussi en temps et en ergonomie.
- Ranger rapidement les bâches tissées de couvertures de planches ;
- Travailler avec les largeurs de toiles les plus courantes ;
- Stocker efficacement les bâches (compact et propre, facile à re-transporter, palettiser…) ;
- Ne pas abîmer les bâches pendant les manipulations ni pendant le stockage ;
- Être à coût réduit ;
- Faciliter la repose des bâches tissées ;
- Gagner du temps ;
- Être utilisable sans outil (ex. tracteur) et par une personne seule.
C’est un outil manuel.

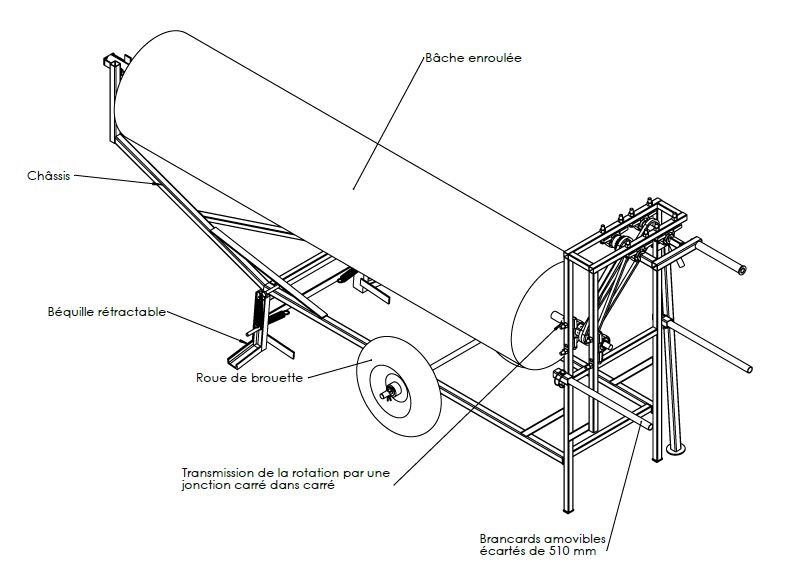

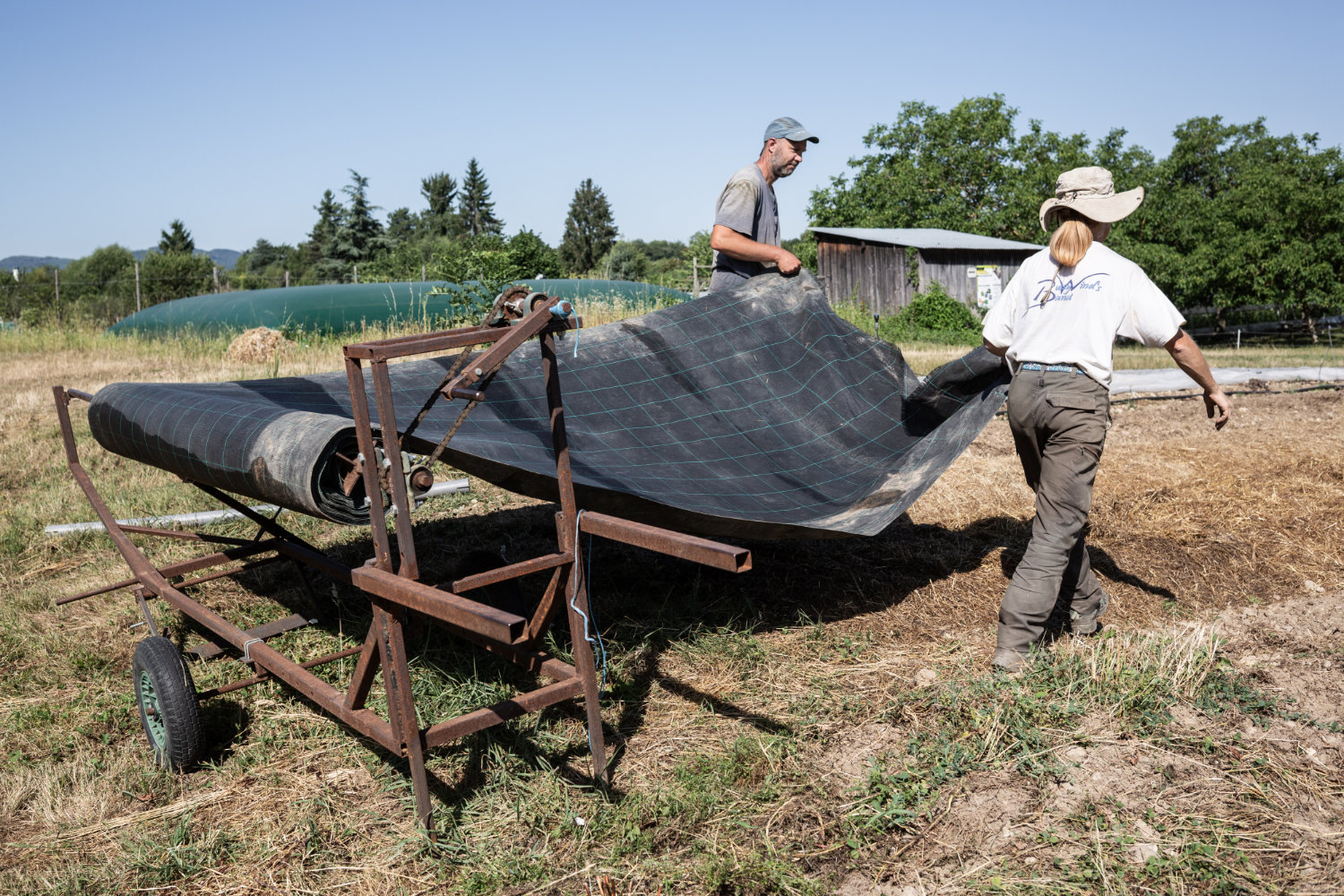

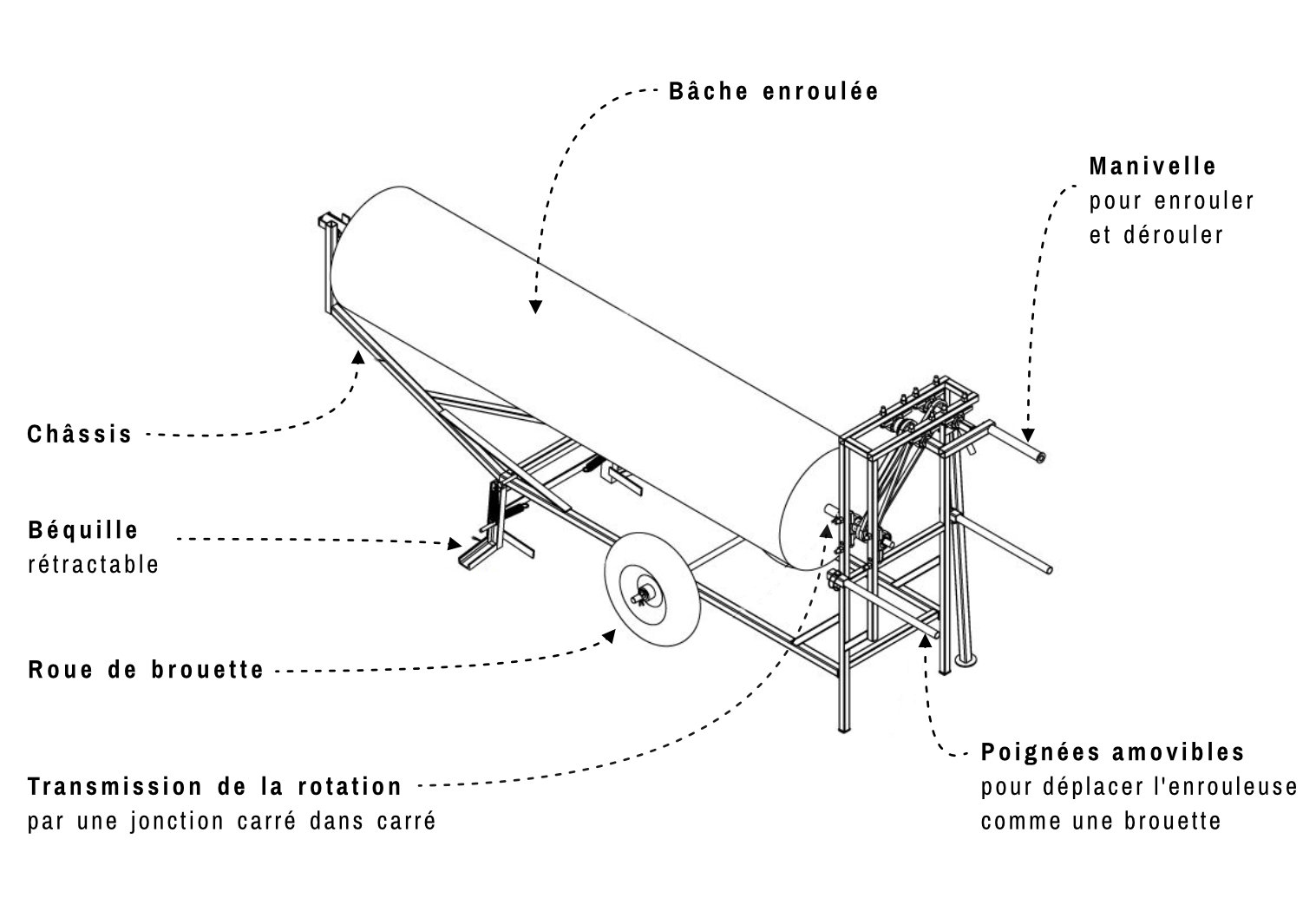

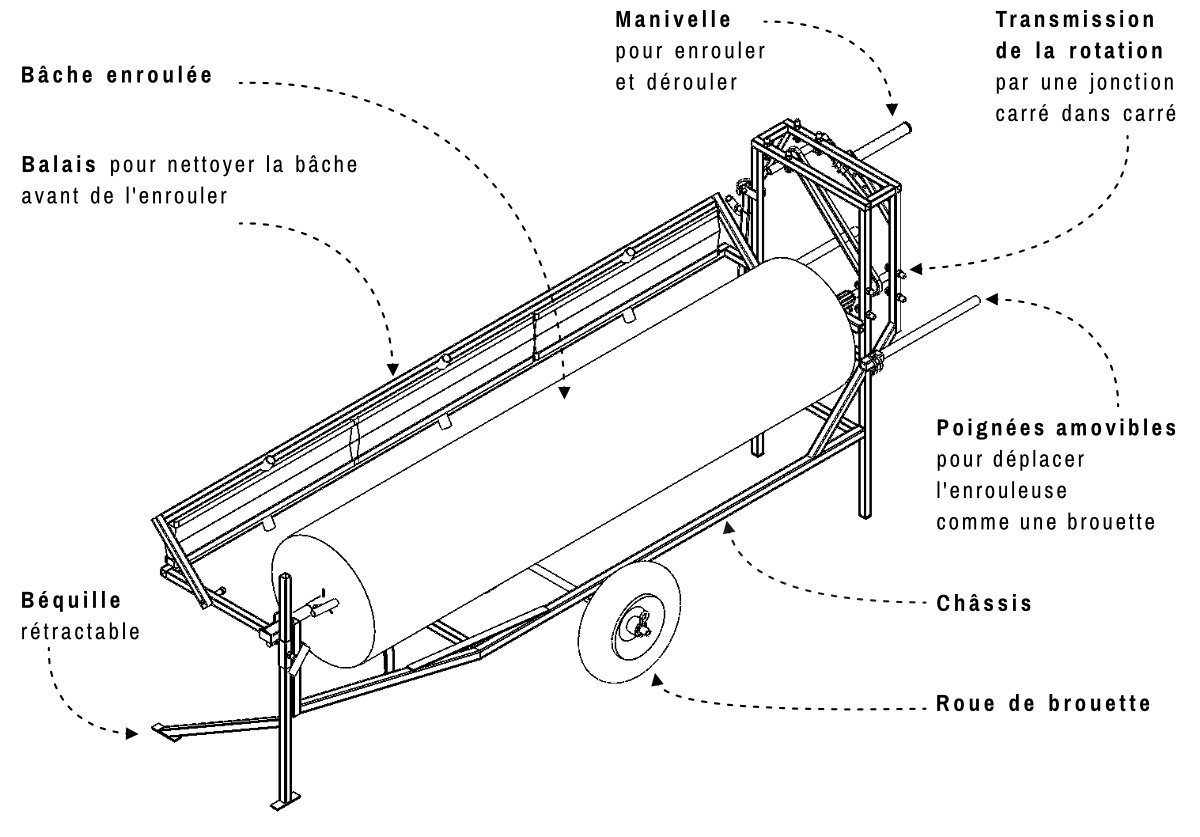

- Mise en place L’enrouleuse se déplace comme une brouette.
Elle se place en bout de planche au niveau de l’extrémité de la toile à ré-enrouler. Elle est ensuite stabilisée par une béquille latérale et avant.
Elle peut être utilisée pour l’installation et le retrait des bâches.
Le retrait des bâches.

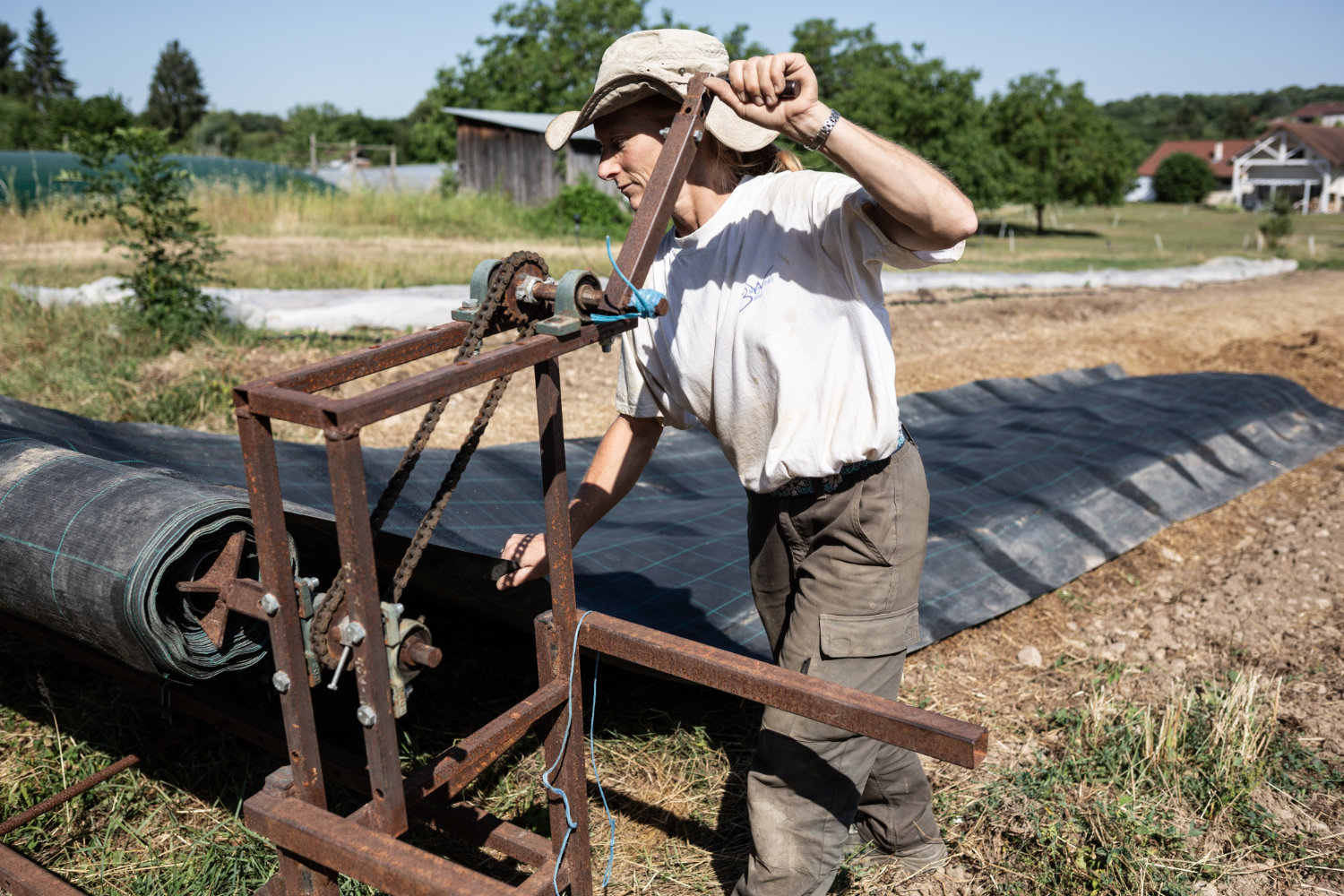

- Enroulement : On installe un tube sur la perche d’enroulement de l’enrouleuse. On met en place les béquilles. On accroche le bout de la bâche sur la perche avec des clips de serre (clips alu ou plastique) ou elle est maintenue par friction via les premiers tours d’enroulement. On tourne la manivelle pour enrouler en surveillant que l’enroulement se fasse bien parallèlement. Si besoin de réajuster, il est possible de la maintenir avec la main droite ou de décaler légèrement la brouette en lui donnant de l’angle pour revenir à un enroulement droit.
Une fois terminé, on stoppe le rouleau avec de la ficelle ou des colliers belges.
La position de l’axe d’enroulement du rouleau est décentrée par rapport à l’outil et sa hauteur doit être adaptée au gabarit des utilisateurs et utilisatrices. Cela permet ainsi une manutention plus aisée et ergonomique du rouleau de bâche enroulé, qui peut être lourd. Ainsi, le rouleau est facile d’accès et permet de travailler en restant droit, ne nécessitant qu’une flexion des jambes.
On déboite alors la perche de la brouette, on retire le tube sur lequel la bâche est enroulée et on pose le rouleau. On insère alors un tube vide sur la perche puis sur la brouette et c’est reparti !
L’installation des bâches.
- Déroulage : On va en bout de planche et on installe les béquilles. On place une perche avec une bâche enroulée dessus sur l’enrouleuse. On libère le bout de la bâche et on le tire à la main le long de la planche. Il reste alors à stocker la perche vide et les clips pour le prochain enroulage.

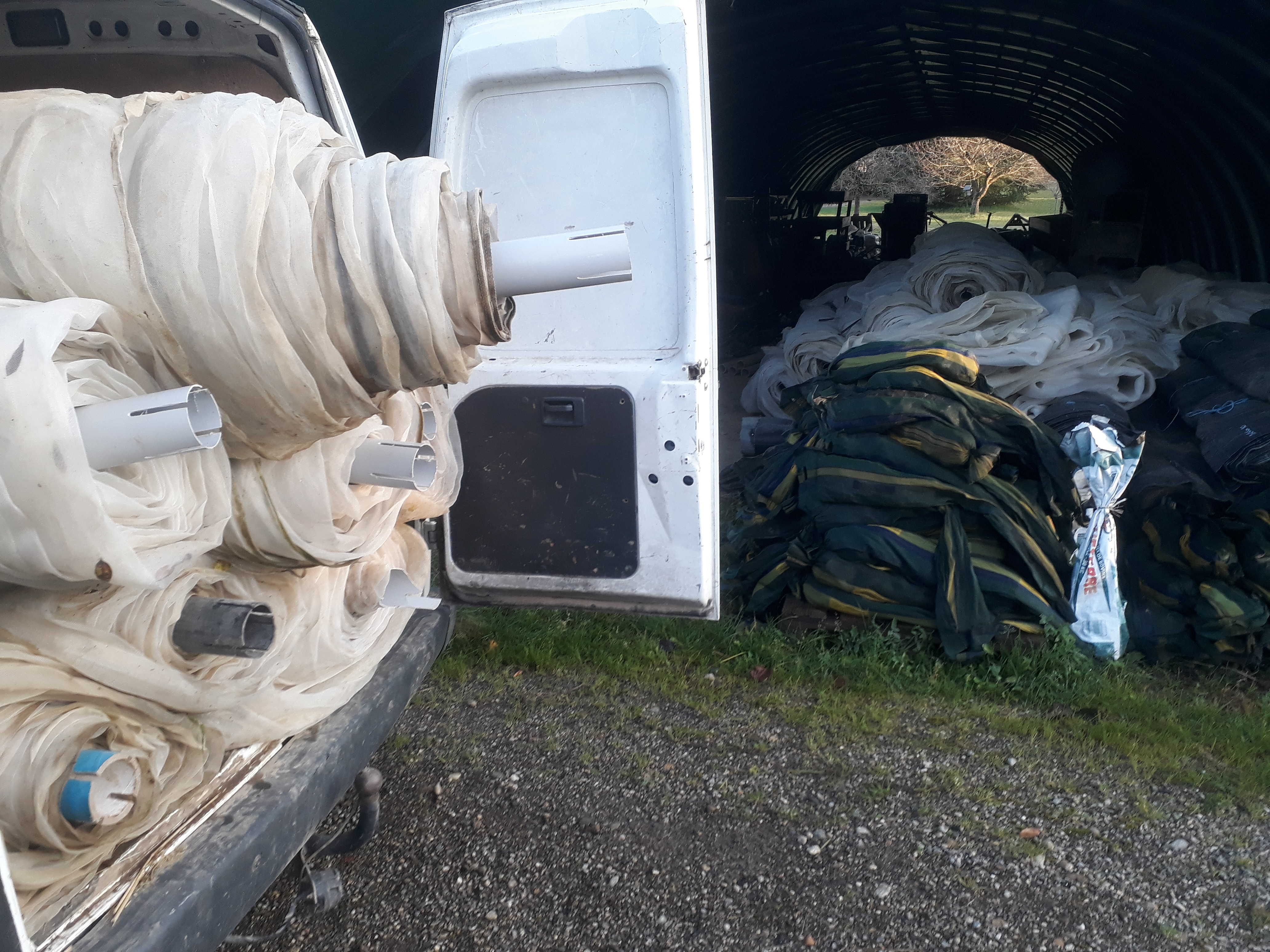

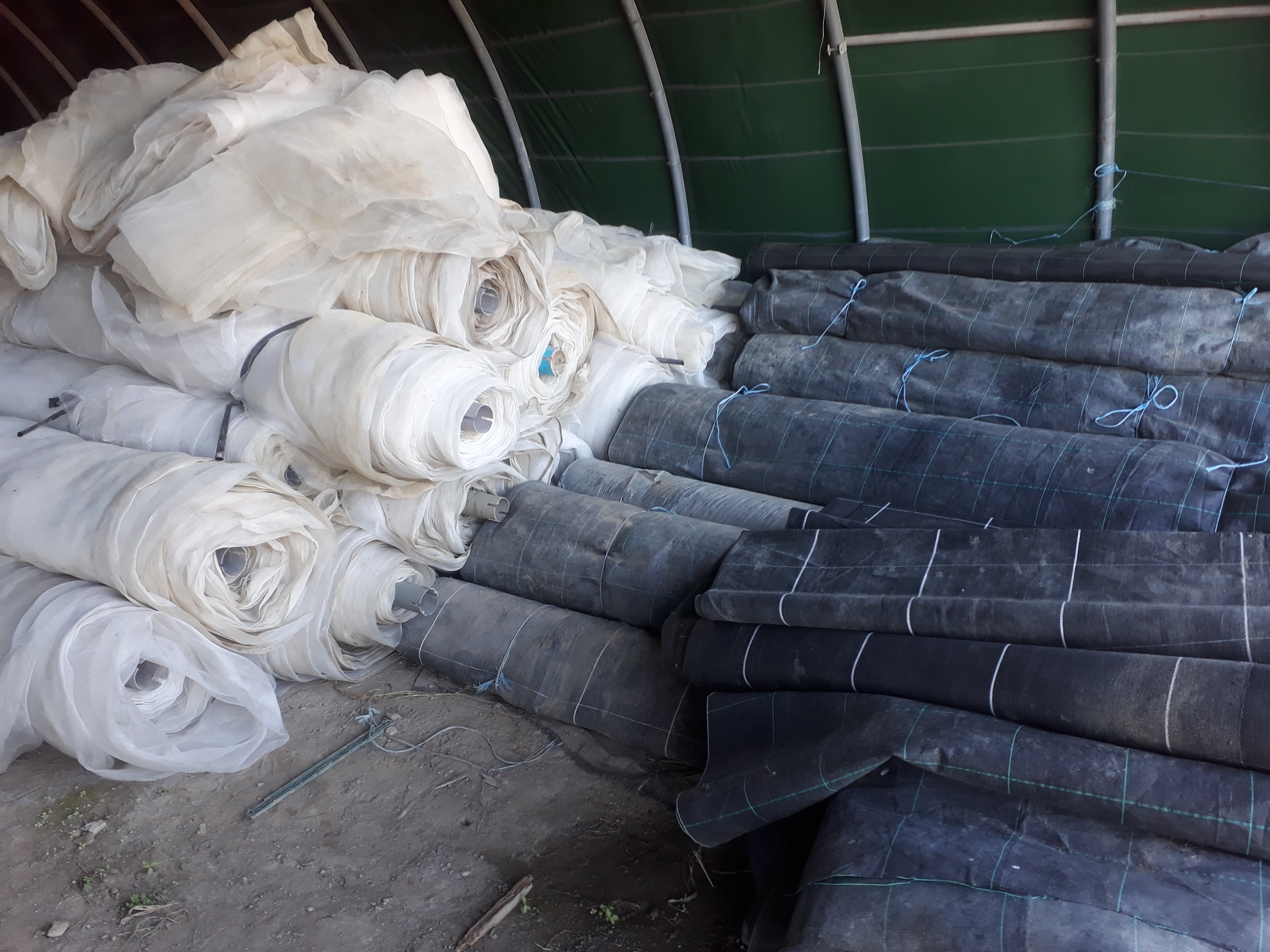

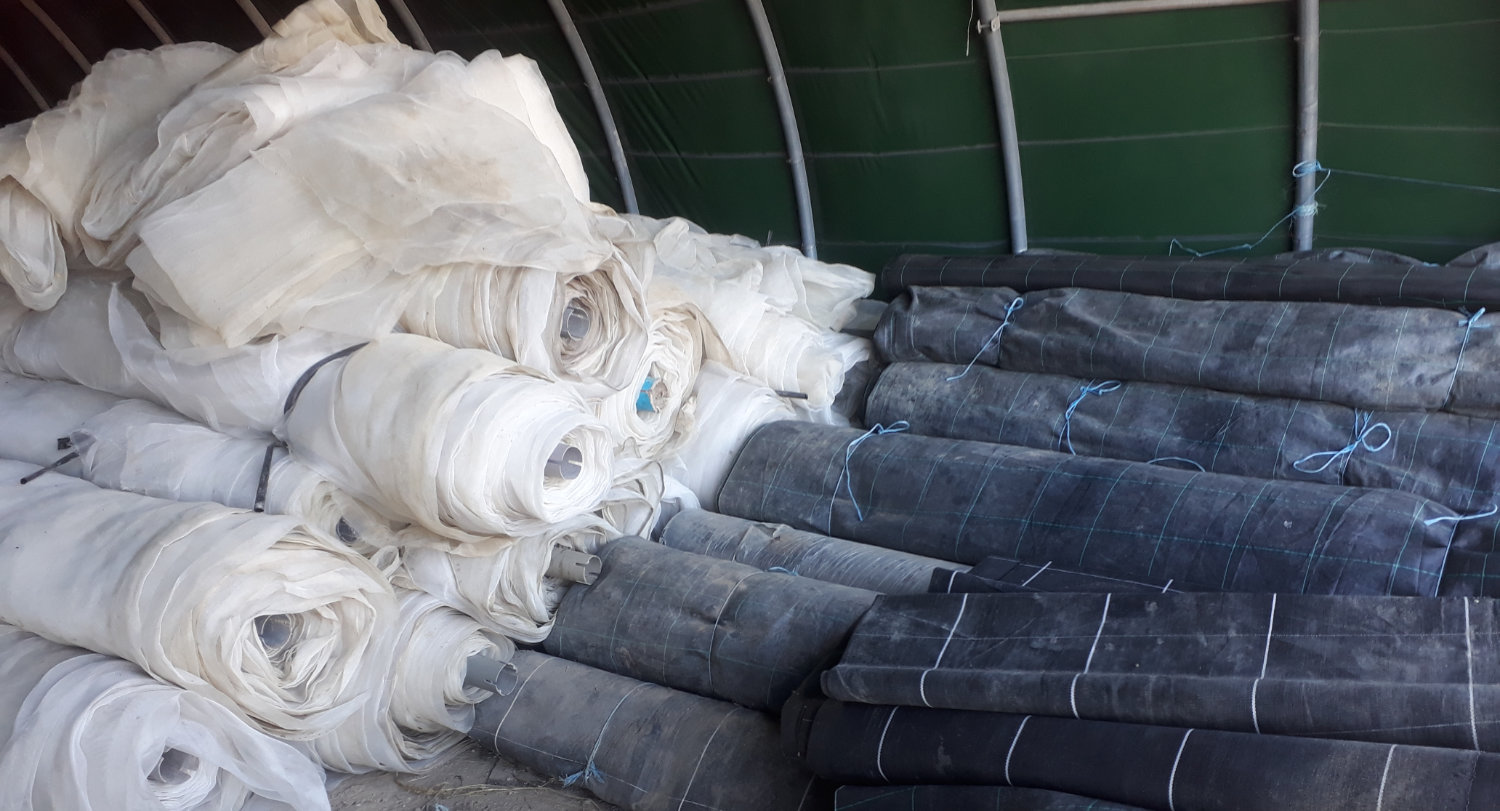

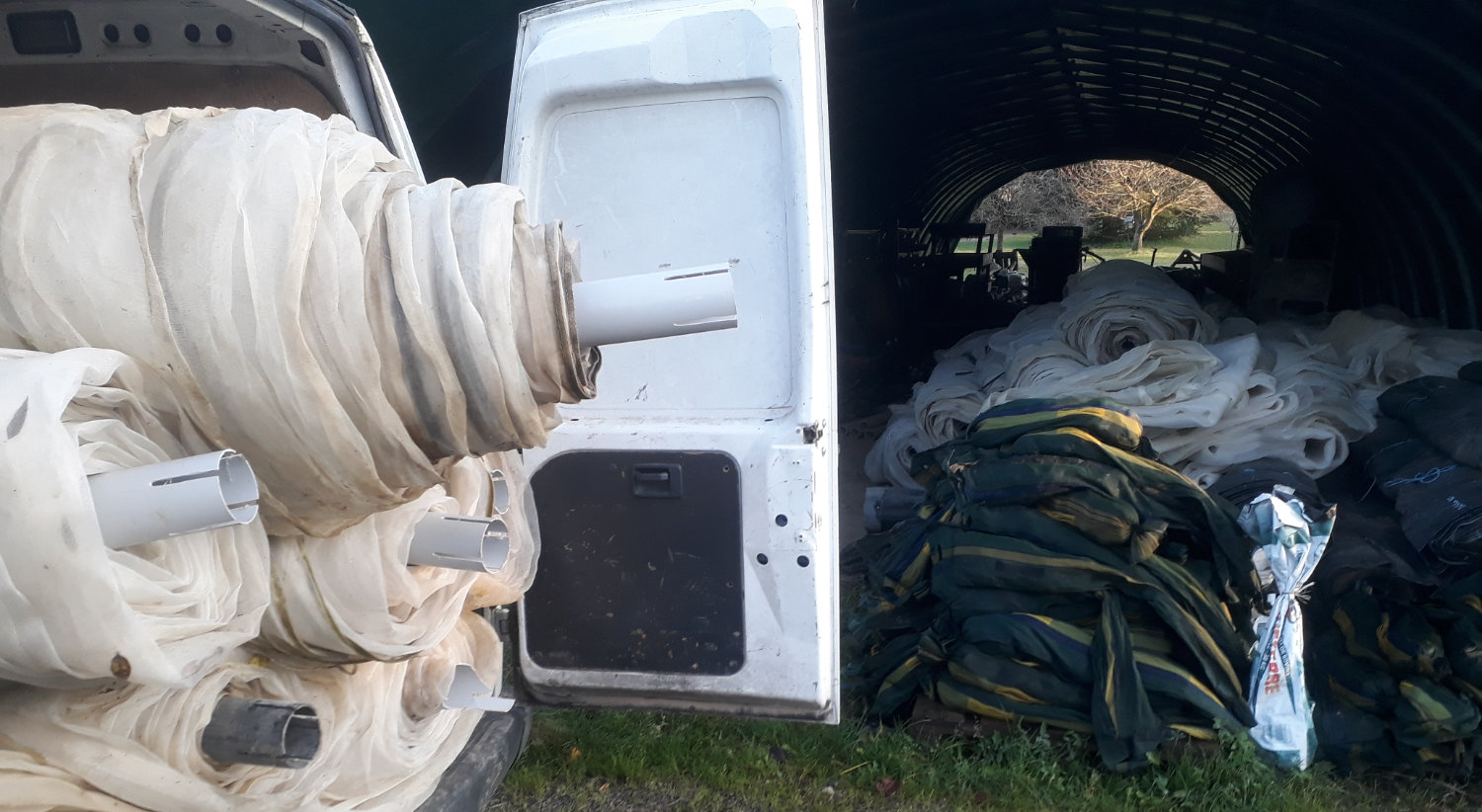

Le transport des bâches :
Les utilisateurs et utilisatrices enroulent plusieurs bâches au même endroit. De plus, leur espace de stockage n’est pas forcément proche des planches sur lesquelles ils doivent retirer les bâches. Ainsi, pour limiter les trajets (d’autant plus que les versions précédentes de l’enrouleuse étaient lourdes et difficilement maniables !), ce n’est pas pas avec l’enrouleuse que les bâches sont transportées au site de stockage.

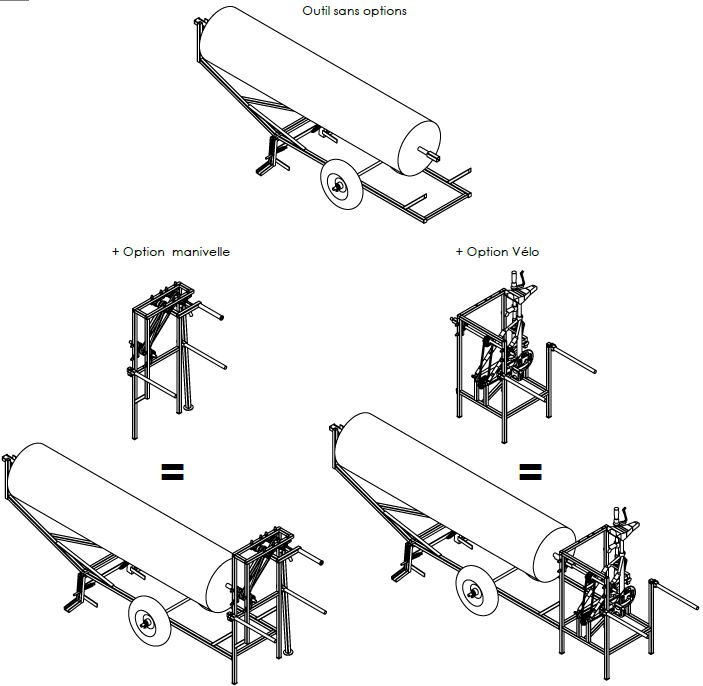

La nouvelle version de l’Enrouleuse de bâche inclut maintenant des options (voir notice explicative des options). En résumé, un choix doit être fait sur la manière d’enrouler la bâche.
L’enrouleuse peut être actionnée de deux manières différentes :
- par une manivelle à main.
- ou par un pédalier (depuis la V2 de l’outil).

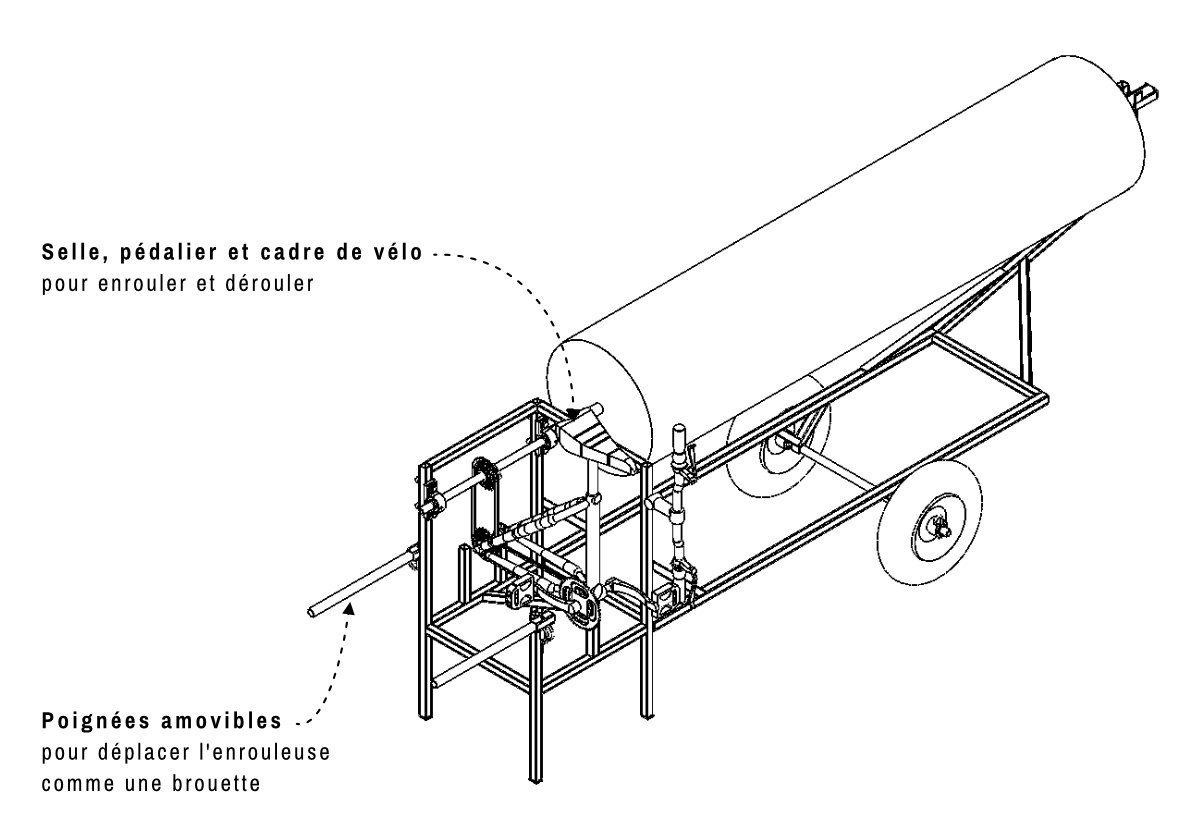

L’enroulement via un pédalier

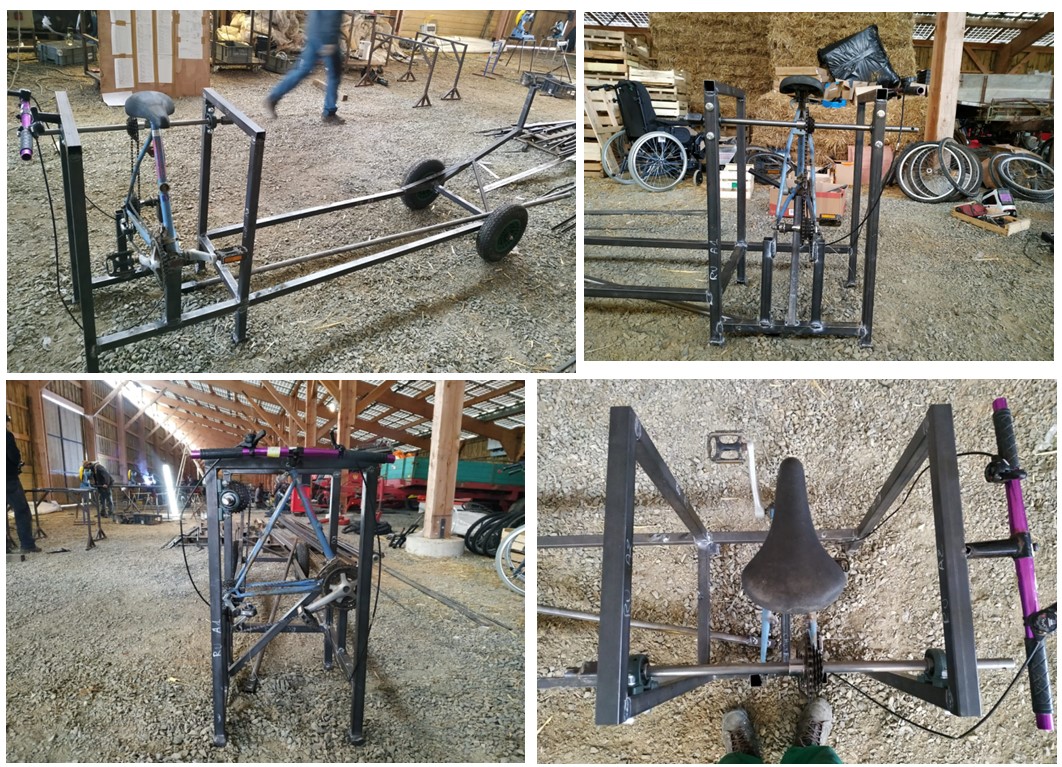

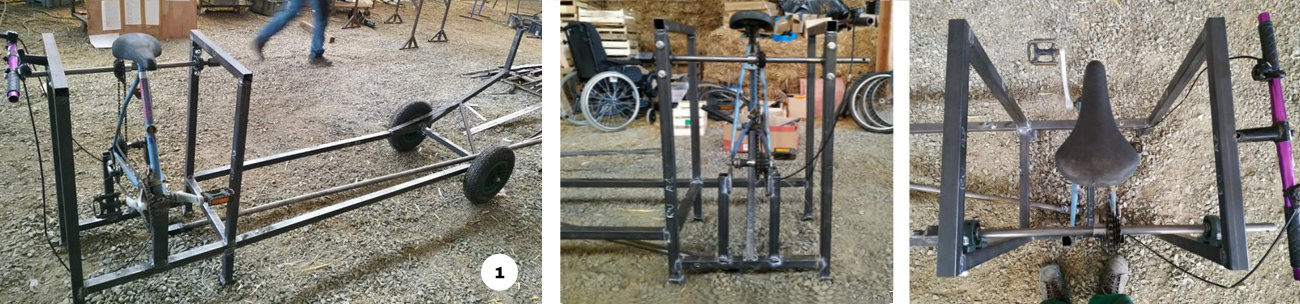

Plusieurs prototypes d’enrouleuse avec pédalier ont été réalisés. C’est la version réalisée par Farming Soul avec Gary Neyret qui a donné le plus de satisfaction avec son vélo centré.
Il peut être réalisé à partir de vélos de récup en acier : cela améliore grandement l’ergonomie et simplifie le travail de fabrication/adaptation.
Par exemple, il est possible de conserver le système de vitesse et du dérailleur pour adapter l’effort aux conditions d’enroulement.

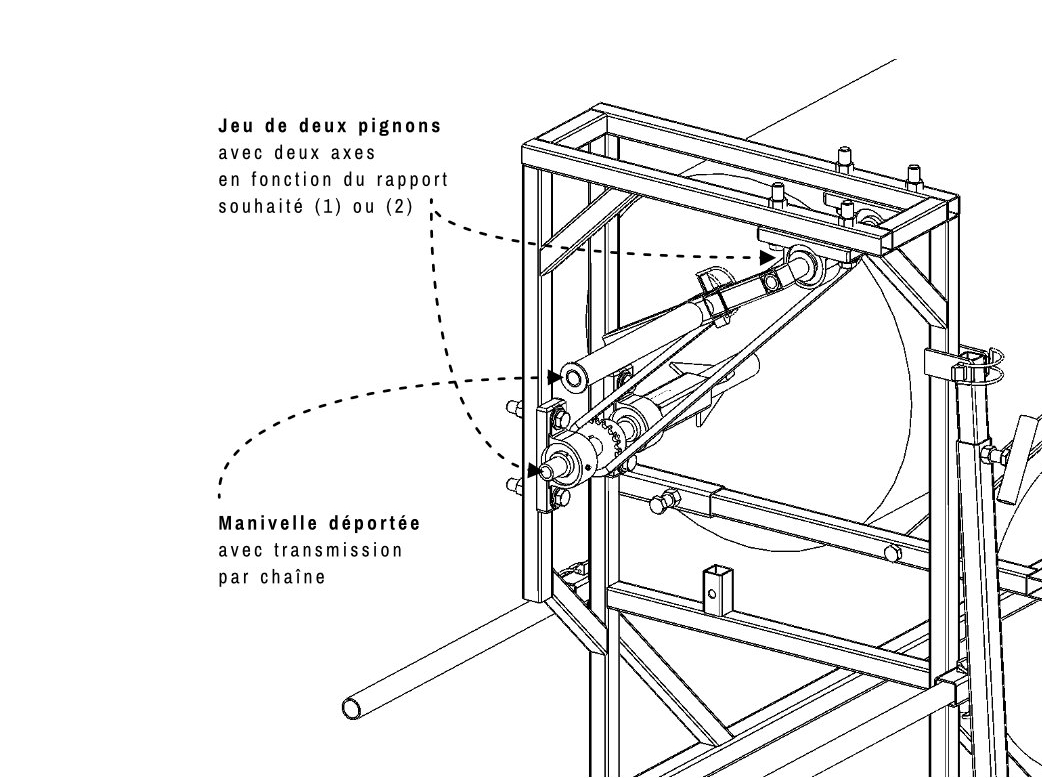

L’entraînement de l’axe

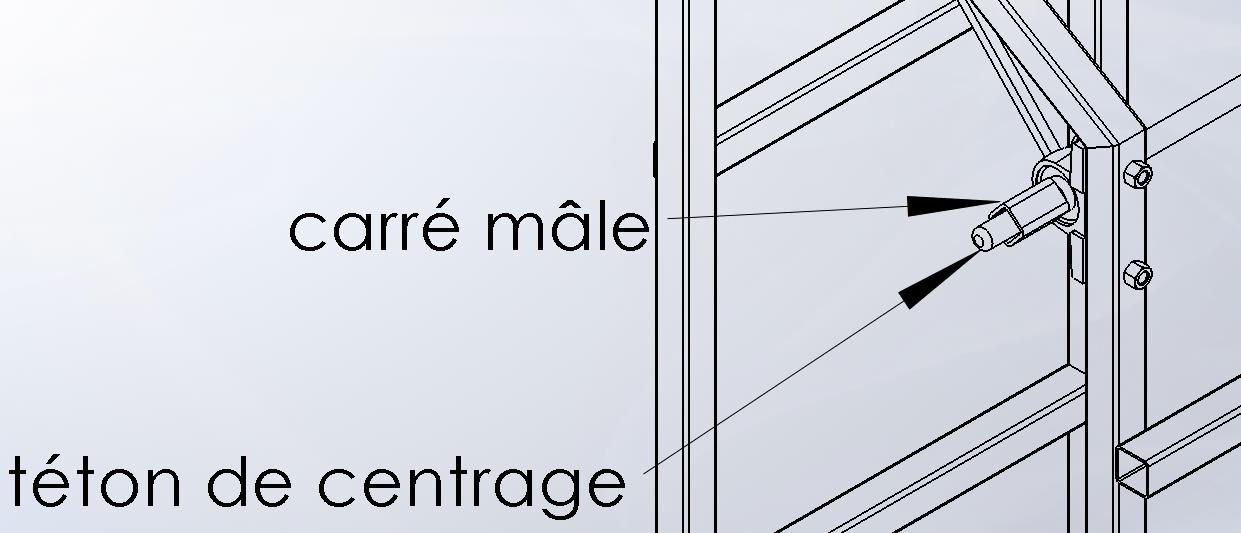

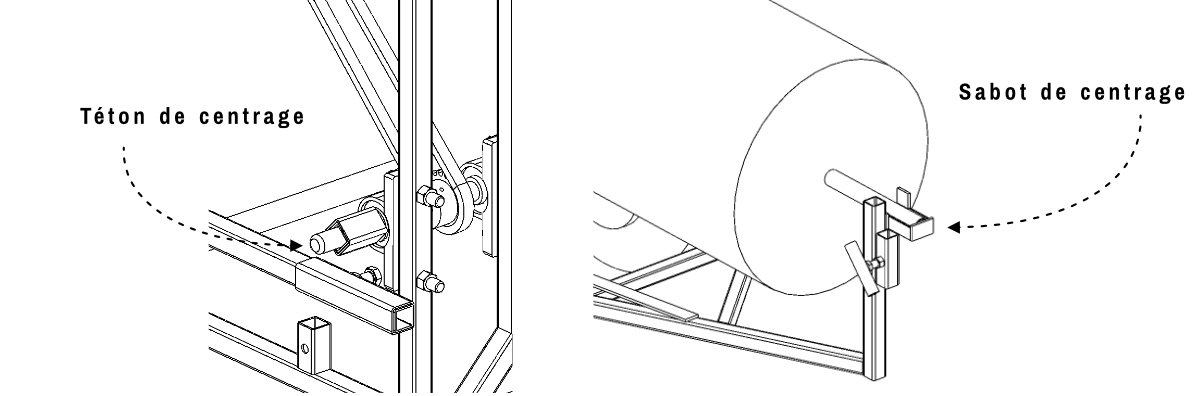

- L’accouplement des perches est un carré dans un carré. Un téton de centrage sur l’axe de la brouette permet de maintenir la perche avant d’emboiter les carrés. Ainsi, on n’a pas besoin de tenir la perche en l’air pendant qu’on cherche à accoupler les deux parties. Une fois accouplée, le bout de la perche se verrouille dans le sabot de l’extrémité et la perche ne peut ainsi pas se démancher seule.
Le support de stockage des bâches

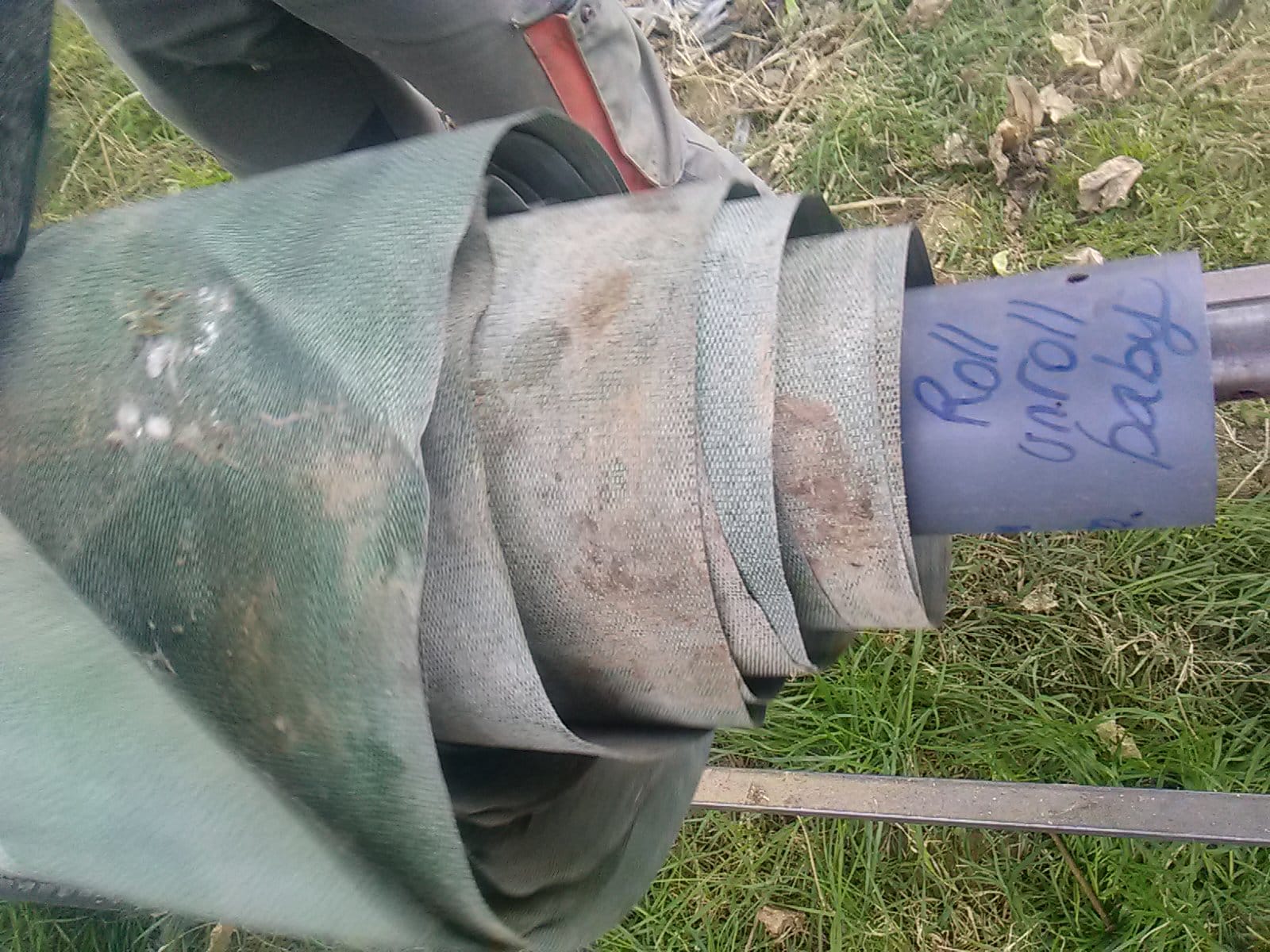

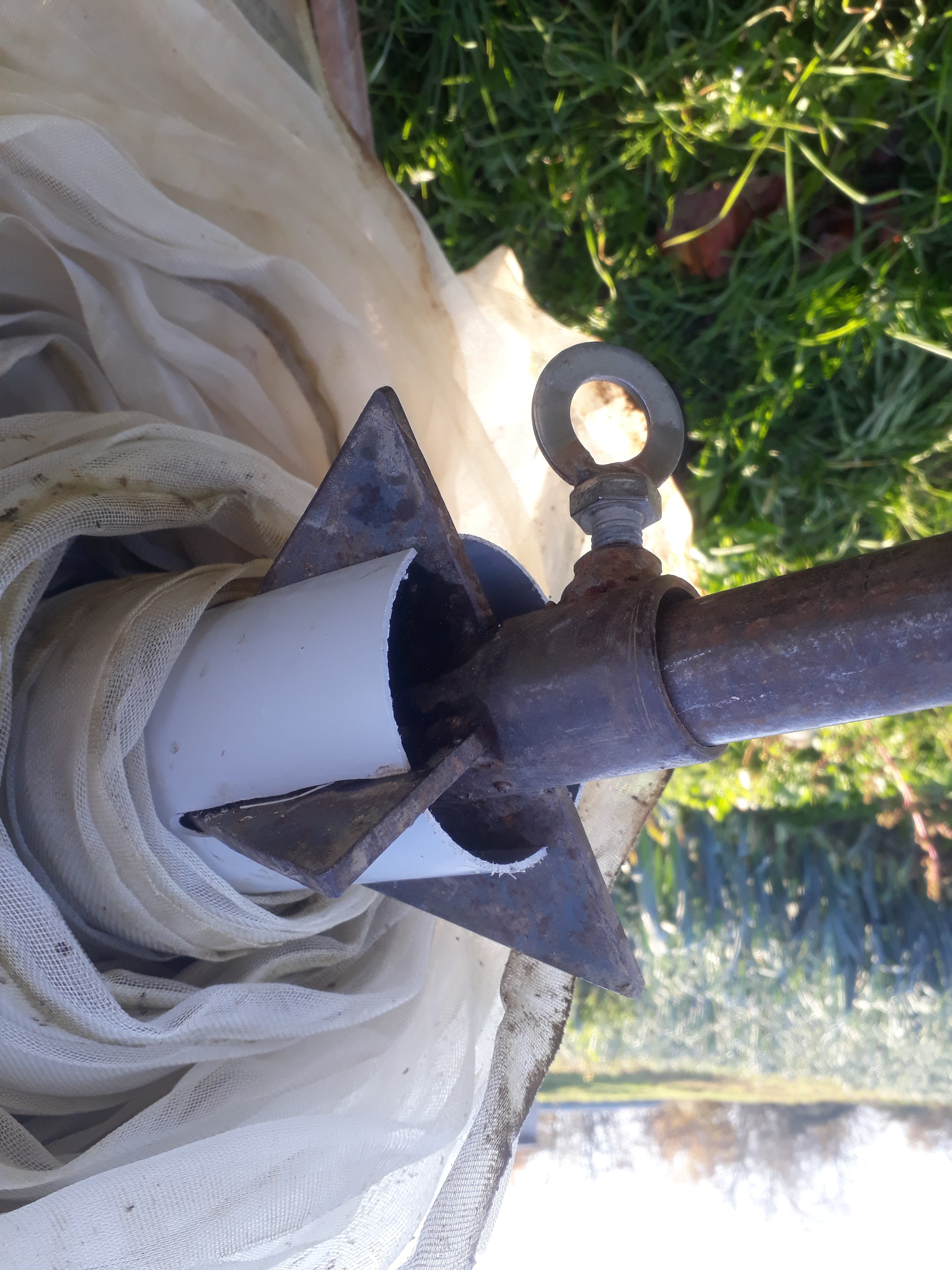

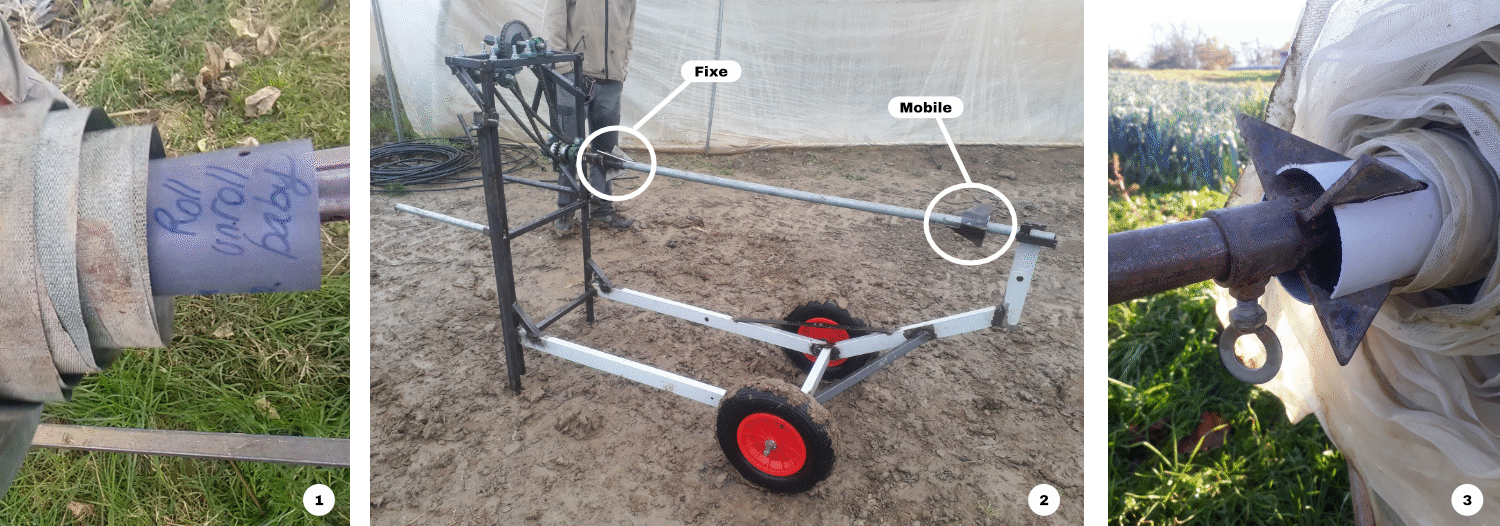

Sur l’axe d’enroulement, les utilisateurs et utilisatrices installent les tubes sur lesquelles les bâches étaient achetées.
Pour solidariser ces tubes à l’axe d’enroulement, ils utilisent plusieurs méthodes.
La plus simple à mettre en œuvre est de percer les tubes et la perche et d’y mettre une vis.
La plus simple à utiliser au quotidien et d’avoir un manchon réglable latéralement (qui permet de s’adapter à diverses longueur et diamètre de tubes) et une croix conique qui vient entraîner par friction le tube.
Certains ont aussi réalisé un manchon avec une croix qui entraîne le tube en rotation. Cela fonctionne mais le tube peut rompre à ces endroits.

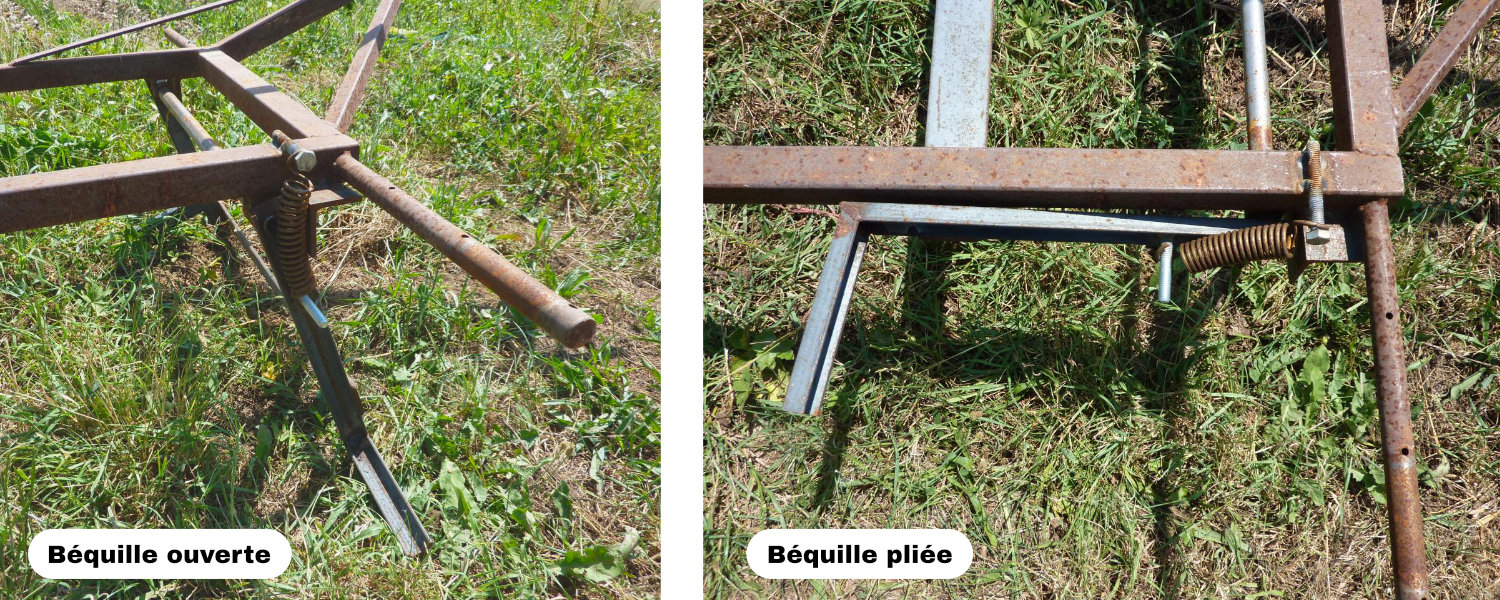

La béquille avant
Les roues ont été déplacées pour être rapprochées de l’utilisateur et ainsi améliorer grandement l’ergonomie lors du déplacement de l’outil.
Toutefois, les roues au milieu ne permettent plus de stabiliser l’outil latéralement et angulairement lors de son utilisation.
Il était donc nécessaire de rajouter une béquille à l’avant.

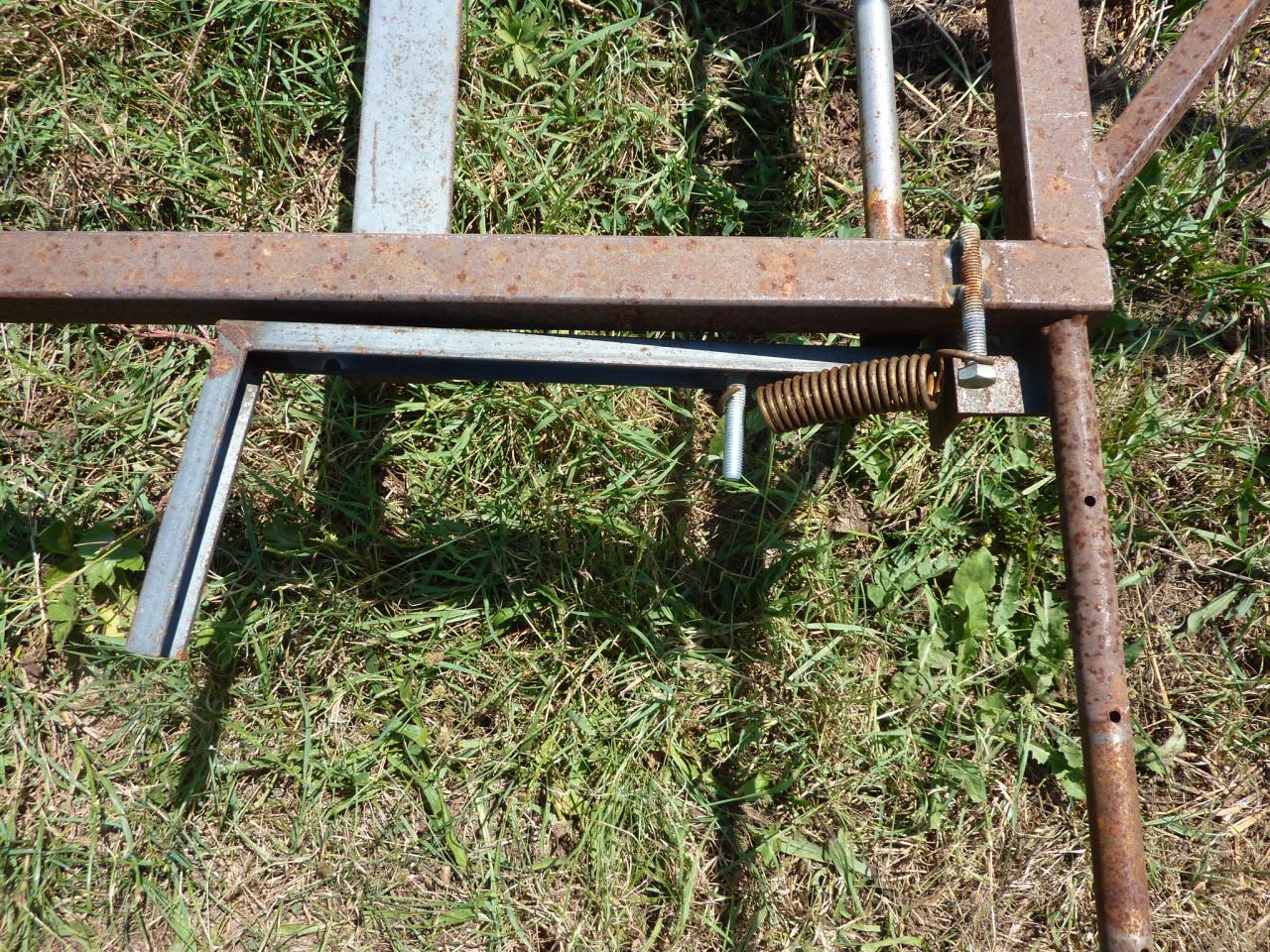

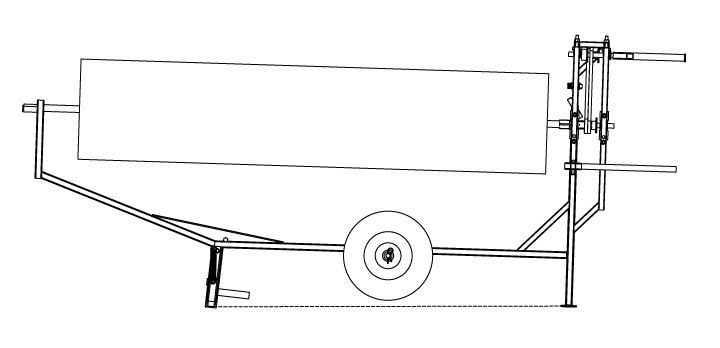

Nous nous sommes inspirés des béquilles de moto : il suffit de monter dessus pour enclencher la béquille.

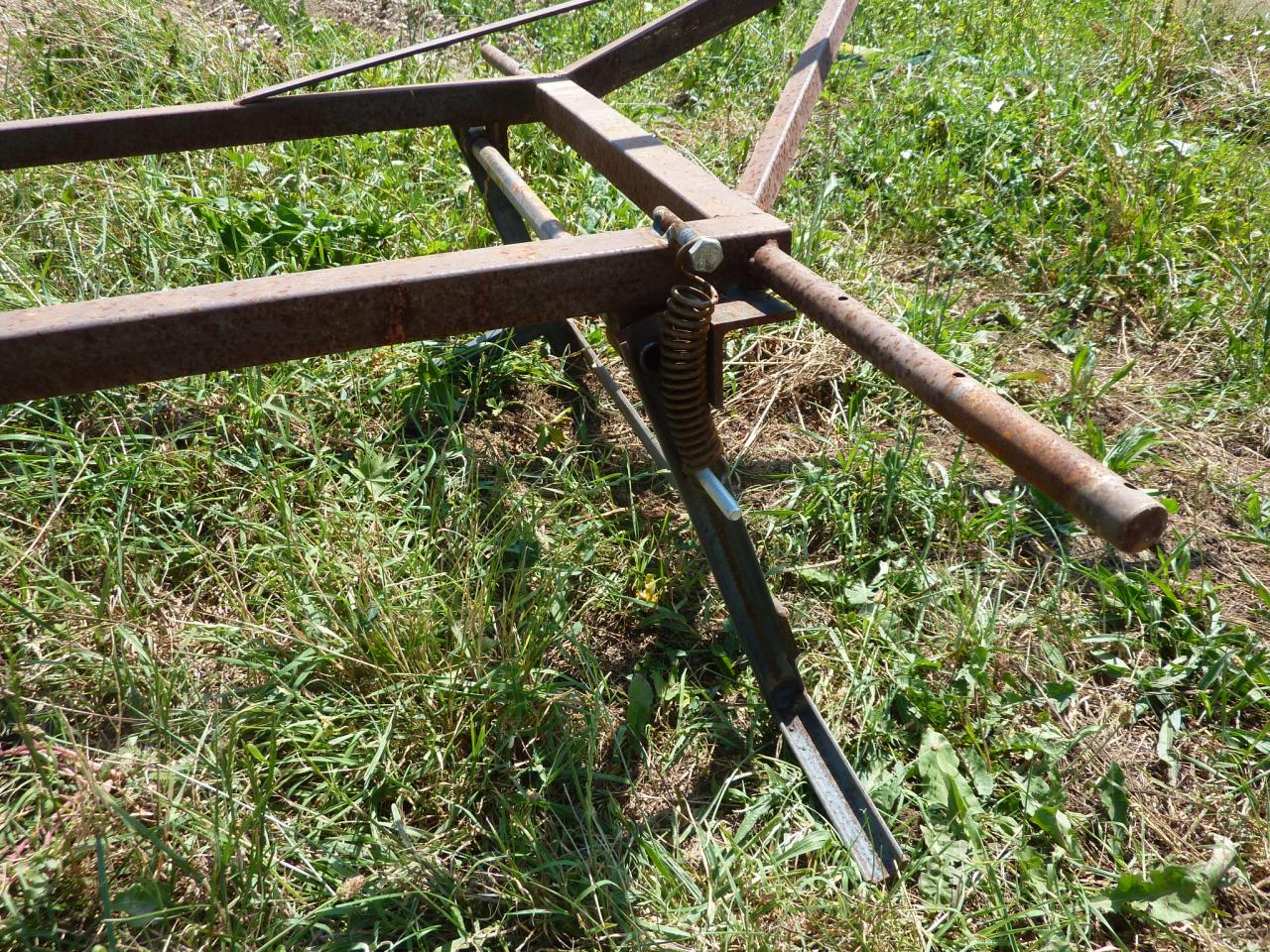

Les roues ne touchent plus le sol.
Lorsque l’on souhaite repartir, il suffit de soulever légèrement l’enrouleuse et de la pousser vers l’avant. La béquille est ramenée vers l’arrière avec ses ressorts. Les roues touchent alors à nouveau le sol.
L’option nettoyage
Cela a été proposé suite à une modification apportée par Romuald à son enrouleuse.
Le principe est simple, la bâche passe dans un système de mâchoires, les poils des balais brossent la bâche.
Il permet aussi d’alléger et de compacter les bâches roulées.
Ce système est amovible.
Il peut être installé sur la version à manivelle ou à pédalier.
- Le système à chaine peut être fait avec des éléments de vélo de récupération. Attention aux centrages et alignements lorsque vous soudez des pignons de chaine.
- Attention au poids : si vous avez des profilés lourds, vous le sentirez lors du déplacement de l’outil. Mettez les plutôt vers l’avant de l’outil que vers vous.
- Vous pouvez utiliser des tubes de serres pour construire la structure et pour réaliser les supports d’enroulement.
Ci-dessous sont listés les outils dits "enfants" de l’outil principal. Cette architecture modulaire des outils permet d’adapter l’outil à ses besoins, certains outils enfants sont accessoires quand d’autres sont indispensables. Pour plus d’informations, et s’assurer de correctement choisir l’outil et les modules adaptés, il est fortement conseillé de consulter la notice explicative des options
| Nom | Image | Présentation | Documents | Poids | PAC |
|---|---|---|---|---|---|
| option manivelle enrouleuse |  | Cette option permet d’équiper l’enrouleuse de bâches d’un système à manivelle pour entraîner l’enroulement de la bâche à la main. Il y a dorénavant deux rapports de réduction, sélectionnables via une manivelle amovible, pour adapter facilement l’effort aux conditions d’enroulement. | Plan PDF Nomenclature CSV | 23 kg | 4 |
| option nettoyage enrouleuse |  | Cette option (amovible et optionnelle !) permet d’équiper l’enrouleuse de bâches d’un système de nettoyage des bâches pré-rangement via un brossage des bâches. | Plan PDF Nomenclatures CSV : largeur 1300 | largeur 2100 | largeur 2600 | 17 kg | 2 |
| Prototype option vélo enrouleuse |  | Cette option permet d’équiper l’enrouleuse de bâches d’un vélo pour entraîner l’enroulement de la bâche en pédalant.
Vous devez fournir vous-même :
| Plan PDF Nomenclature CSV | 20 kg | 4 |
| Date | Version de l’outil | Témoignage | Dépar- tement |
|---|---|---|---|
| 25/07/2023 | V2.1 | L’enrouleuse n’est pas adaptée aux bâches plastiques pour l’installation : elles se détendent et peuvent casser. Elles sont adaptées aux bâches plus "costaudes" et aux filets. |
| Question | Réponse | Date |
|---|---|---|
| Comment maintenir la bâche en place au début ? | Selon le diamètre du support de bâche, il est possible d’utiliser des clips pour bâches. Il est aussi possible de faire les premiers tours de bâches à la main en la serrant suffisamment pour qu’elle ne glisse plus. | 13/09/2023 |
| Pourquoi ne pas avoir un entraînement direct de l’axe ? | Il est possible d’entraîner directement l’axe de l’enrouleuse de bâches (cf. http://forum.latelierpaysan.org/viewtopic.php?t=2429). Toutefois c’est moins ergonomique dans la position. La transmission par chaîne permet aussi d’avoir des rapports de réduction/multiplication. Le modèle proposé par l’Atelier Paysan est donc plus complexe mais pensé pour augmenter l’ergonomie. A vous de choisir ! | 01/08/2023 |
| Et je peux motoriser l’entrainement de mon enrouleuse de bâches ? | Vous pouvez motoriser l’enrouleuse de bâches, par exemple via un moteur hydraulique (cf. https://forum.latelierpaysan.org/viewtopic.php?t=4682) ou via la prise de force (cf. https://forum.latelierpaysan.org/viewtopic.php?p=7140#p7140). Si c’est votre besoin, à vous de jouer... en toute sécurité ! Mais assurez-vous que votre tracteur sera disponible pour cette opération ! | 01/08/2023 |
Vous voulez discuter avec un-e paysan-ne usager-e de cet outil ?
=> Trouvez le(s) sur la carte interactive des autoconstructeurs-trices (Tutoriel d’utilisation de la carte interactive).
Si vous souhaitez contacter un-e autoconstructeur-trice dont les coordonnées ne sont pas disponibles sur la carte, vous pouvez nous le signaler et nous chercherons à vous mettre en relation : contact@latelierpaysan.org.
Merci de privilégier ces échanges de pair à pair ! L’équipe de l’Atelier Paysan n’aura pas forcément d’information sur l’utilisation au quotidien de l’outil : le mieux c’est encore d’échanger avec les utilisateurs-trices !
Au sein de l’équipe de l’Atelier Paysan :
référent-e de l’outil : Agathe Demathieu : a.demathieu@latelierpaysan.org | suppléant-e : Non assigné-e
Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")
