Four à pain 100
Mise à jour le 09/06/2026
Ce four à bois à soles tournantes est léger et peu encombrant. Sa chauffe indirecte permet d’enchainer les fournées à volonté. Il n’a pas d’inertie donc la chauffe est rapide. Il est bien isolé et reste ainsi économe en bois. D’une capacité de 25kg de pain par fournée (35kg de pain moulé), il est adapté pour des petites productions, en utilisation fixe ou sur remorque.
Fabrication
| Technicité | Besoin en outillage spécifique | Plans | Avancement de l’outil |
|---|---|---|---|
  | Matériel de base rouleuse (sauf si kit préparé à l’Atelier Paysan), matériel de peinture + chiffons et acétone, grands serre-joint (1m), pince à riveter, forêts de 4.2mm, sangles à cliquet (x3), cutter et masques pour l’isolant, système de levage (gerbeur, tracteur), poste MIG idéalement, pour les soudures verticales sur tôle fine, équerres magnétiques (peuvent être un +) | Four_a_pain_100_6.7_16-09-2024.pdf |  Outil éprouvé |
En formation avec Soudons, fermes !
| Nb de stagiaire pour faire 1 outil | Pré-requis | Durée de la formation | Plus d’infos | Encombrement, poids (pour choix du véhicule) |
PAC  |
|---|---|---|---|---|---|
| 2 | Aucun | 8 jours | Venir en binôme pour pouvoir repartir avec un four. Possible de venir seul·e pour repartir avec un kit à souder chez soi. | Dimensions chassis principal : 1322 de diamètre. 1030 de hauteur sans les pieds Poids total : |
30 |
Demander un devis.
Le prix dépendra des options choisies, et de la manière dont vous souhaitez fabriquer l’outil (en formation, ou chez vous à partir d’un kit). Le prix affiché en ligne est indicatif.
Comment financer mon outil ?
Le four à pain 100 est conçu pour les petits volumes et peut cuire environ 20kg à 25kg par fournée (et jusqu’à 35kg de pains moulés). Il est léger et compact, ce qui le rend idéal pour les fournils mobiles, comme celui ci-dessous de l’association La Moissonneuse Battante. Le four 150 est dédié à la réalisation de fournées plus importantes. Pour en savoir plus sur la gamme de fours que nous diffusons, cliquez ici.

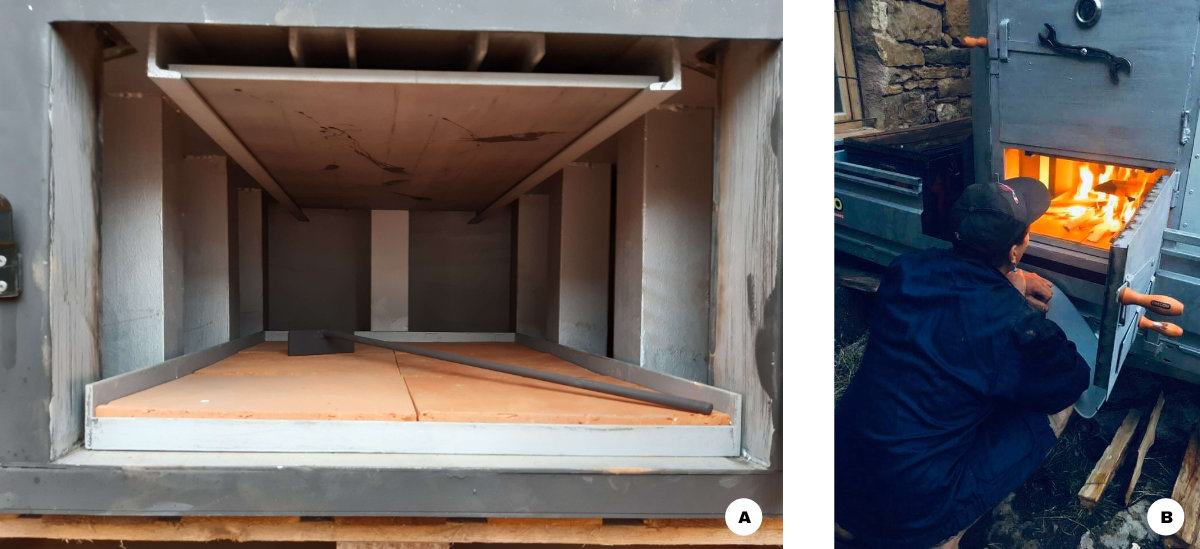

Le pain est disposé sur deux soles superposées (c’est-à-dire sur deux étages) reliées à un axe pivotant au centre d’une chambre de cuisson circulaire (en tôle roulée). Cette chambre de cuisson est elle-même enveloppée par une cloison circulaire isolée. Le feu se fait dans un foyer sous la chambre de cuisson. Un espace entre la chambre de cuisson et la cloison isolée permet de faire circuler la fumée et la chaleur tout autour de la chambre de cuisson (c’est finalement un système d’échangeur très simple). L’ingestion de vapeur d’eau dans la chambre de cuisson se fait par un tube reliant l’extérieur à une coupelle, posée au fond de cette chambre de cuisson.

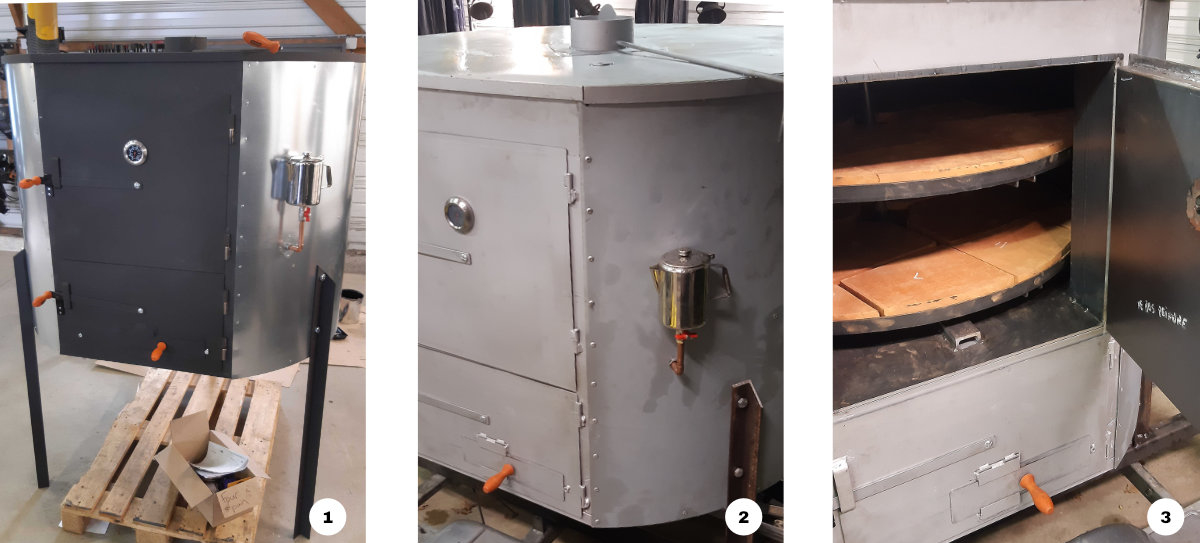

Le schéma ci-dessus présente la version 6 du four à pain. Vous pouvez retrouver les détails des versions précédentes un peu plus loin, dans la partie Historique des choix techniques)
Les soles mesurent 1m de diamètre, pour une surface de soles d’1,5 m², et donc une capacité d’environ 20kg de pain par fournée. Une grande porte rectangulaire frontale permet d’accéder à la chambre de cuisson (3). En dessous, une plus petite porte (1) munie d’une trappe d’entrée d’air, permet d’accéder au foyer. Ces deux portes sont isolées par 30mm de laine de roche haute température. Le fond du four est également isolé par 30mm de laine de roche haute température. La circonférence du four présente une isolation de 100mm : 50mm de laine de céramique (isolant haute température) en première couche, et 50mm de laine de roche en couche « externe ».
Les dernières modifications
Les modifications apportées sur la V6 concernent principalement les techniques constructives, dans l’objectif de simplifier la fabrication. L’ensemble des pièces de tôlerie sont sous-traitées en découpe laser, pliage et roulage, et beaucoup de simplifications s’appuient sur les possibilités qu’offrent ces outils : assemblages par tenons-mortaises, gravage sur les pièces pour aider au positionnement, tôle pliées au lieu de plusieurs tôles soudées entre-elles, etc.
Au-delà de ces nombreux détails, 2 grandes modifications ont été apportées. La première, qui concerne la virole extérieure, est, encore une fois, structurelle et constructive, et ne change en rien les fonctionnalités du four. La deuxième concerne le type de foyer, et apporte une vraie différence dans l’utilisation du four.
Modifications de la structure extérieure

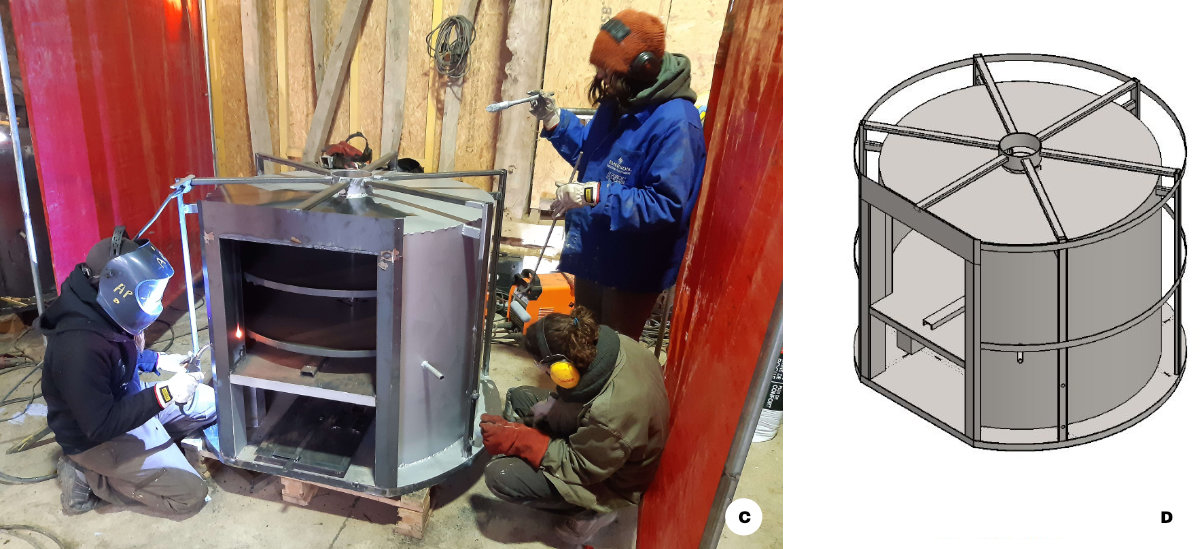

Dans la version précédente du four (V5), la virole (tôle roulée) extérieure est structurelle : une tôle en acier de 2mm d’épaisseur, roulée à la rouleuse, et soudée en haut et en bas, emprisonnant l’isolant et constituant la structure rigide extérieure du four. Dans la version 6, cette tôle est une tôle fine (0.8mm) en acier zingué ou galvanisé (ou inox), qui a l’avantage de se rouler « à la main », mais qui n’est pas soudable, et qui ne constitue pas la structure (rigidité, solidité) du four. Elle est donc rivetée (2) sur une armature en tubes rectangles (C), (D). Il en est (quasiment) de même pour le couvercle.
On économise ainsi deux grands cordons de soudure, assez techniques, en haut et en bas, sur toute la périphérie du four. Également, il devient possible d’intervenir sur l’isolant pour une éventuelle maintenance au bout de plusieurs années (tassement de l’isolant, humidité…) en faisant « simplement » sauter les rivets.
Modifications du type de foyer
Sur la précédente version (V5), le foyer est un « bac » amovible qui se glisse sous le four. On l’alimente en bois via la porte qui se trouve au-dessus, et donc via le « double fond » du four. Le passage est assez étroit et le bac n’est pas bien grand, il faut donc utiliser du petit bois. L’avantage de ce système est que le four en lui-même (sans le foyer qu’on peut retirer) est ainsi moins haut, et peut notamment être mis sur la tranche et roulé pour passer par des portes de 90cm. Ça peut être utile le jour de l’installation du four dans le fournil…
Le choix a été fait sur la version 6, sur les conseils de différents boulangers, de s’affranchir de cette contrainte, et de passer sur un système de foyer « ouvert » (B). Le feu se fait donc directement derrière la porte du foyer, dans le double fond du four. On réalise pour ça un simple bac en tôle dans lequel on dispose 6 briques côte à côte pour faire le feu dessus. C’est plus simple en termes de construction, mais c’est aussi plus pratique à l’usage et on peut utiliser du bois plus gros. A l’usage, les retours en termes d’espace, de chauffe, de tirage, et consommation de bois, sont très positifs ! Ci-dessous (A) : le foyer encore en cours de réalisation, sans le fond de briques
Les débuts : le four à pain de la ferme Tournesol (38)
A l’origine de ce projet, Jean-Phillipe, un producteur du Trièves (maraîchage et brebis allaitantes) souhaitait diversifier son activité en y ajoutant un atelier pain. Il s’est donc inspiré de ces fours en acier qu’on trouve dans le commerce, et a reproduis, chez lui, avec le matériel qu’il avait à disposition, une version simplifiée et peu coûteuse.
Un an plus tard, un groupe de producteurs installés sur la ZAD de Bure contacte l’Atelier Paysan et soumet l’idée de reproduire et améliorer ce four lors d’une formation prototypage. Se met alors en branle toute la dynamique R&D collaborative entre le groupe de producteurs de Bure, le maraîcher du Trièves et l’Atelier Paysan qui aboutira, fin 2016, à la réalisation de plans et à la programmation d’une première formation à l’autoconstruction d’un four à pain en acier.
Le modèle V1
La réalisation de la première version du four a permis d’en définir le principe de fonctionnement : le pain est disposé sur deux soles superposées (c’est-à-dire sur deux étages) reliées à un axe pivotant au centre d’une chambre de cuisson circulaire (en tôle roulée). Cette chambre de cuisson est elle-même enveloppée par une cloison circulaire isolée. Le feu se fait dans un foyer sous la chambre de cuisson. Un espace de 35mm entre la chambre de cuisson et la cloison isolée permet de faire circuler la fumée et la chaleur toute autour de la chambre de cuisson (c’est finalement un système d’échangeur très simple).

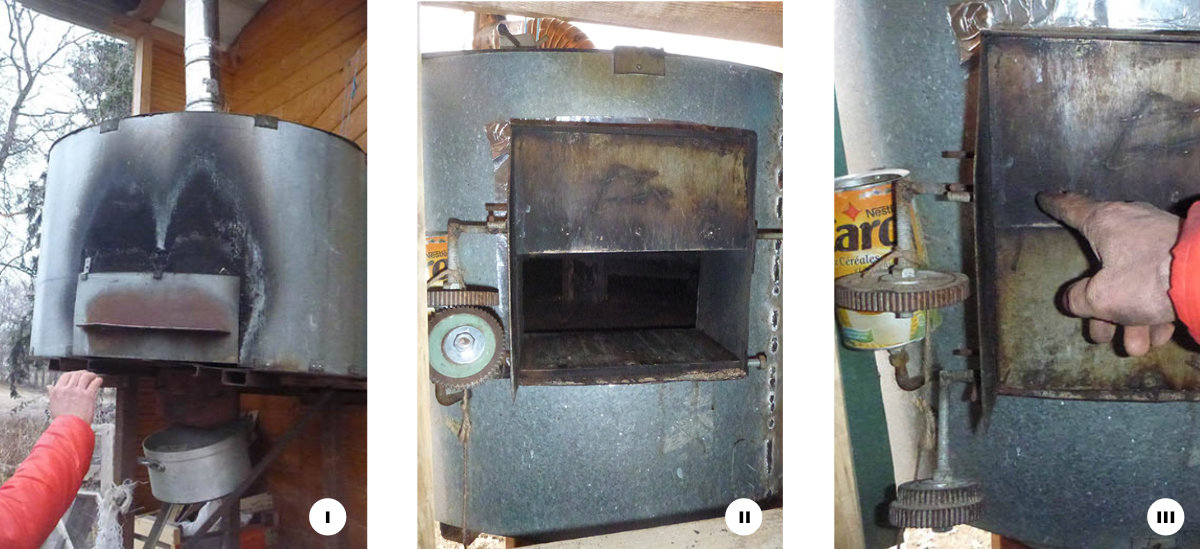

Jean-Philippe a installé son four à pain à l’arrière de la roulotte (I) avec laquelle sa compagne, Sophie, va faire les marchés pour vendre le pain et les légumes. Ce modèle de four en acier est parfaitement adapté à cette application puisqu’il prend très peu de place et qu’il est relativement léger.
A l’avant du four, Jean-Philippe a imaginé un système de portes battantes (II) qui se referment toutes seules grâce aux contrepoids (des engrenages de « récup’ » (III)) agissant directement sur les axes de rotation des portes. Ainsi il suffit de pousser sur la porte avec la pelle pour enfourner le pain et de retirer la pelle pour fermer la porte.
A gauche de la porte une petite boîte en aluminium (III) de laquelle part un tuyau de cuivre qui traverse la cloison isolée et la chambre de cuisson permet d’alimenter le four en eau pour créer de l’humidité pendant la cuisson du pain. Une petite vanne a été installée entre la boîte en alu et le tuyau en cuivre pour ouvrir ou fermer ce circuit d’eau et donc faciliter la gestion de l’humidité dans le four. L’eau arrive directement dans la chambre de cuisson sous la sole du bas. A cet endroit, la tôle ne fait que 3mm d’épaisseur et les chocs thermiques de l’eau froide arrivant dans un four chaud sont mauvais pour l’acier. Aussi il est fortement recommandé de disposer une tôle épaisse (ou un plat épais allant au four) dans le fond de la chambre de cuisson pour recevoir l’eau.

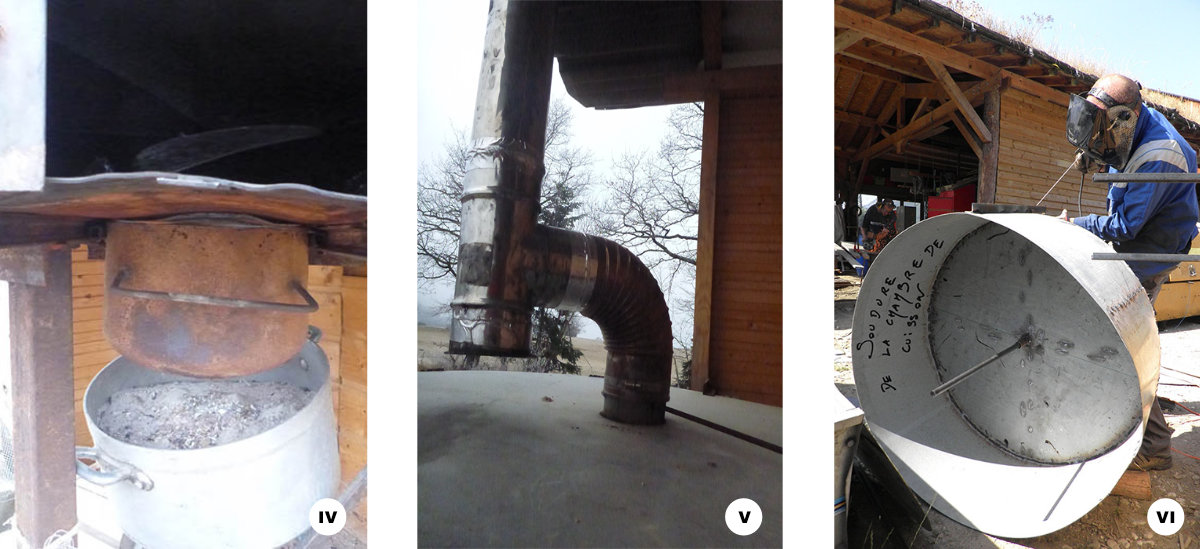

Le feu se fait dans un foyer sous le four (IV), réalisé avec une bouteille de gaz découpée en deux (il est important de bien vider la bouteille du gaz en la remplissant avec de l’eau avant de commencer à la découper). Ce foyer est sur glissière pour pouvoir allumer facilement le feu et éventuellement régler le tirage ou la puissance. La bouteille de gaz est percée en bas pour créer un appel d’air dans le foyer. Il donc est conseillé d’installer un bac de récupération des cendres sous le foyer (ici, une gamelle en alu). L’évacuation des fumées, réalisée en tuyau de poêle du commerce, doit comporter un coude à 90° et un té pour éviter que la suie ne retombe directement dans le four (V). Le té permet justement de purger la suie et facilite grandement le ramonage.

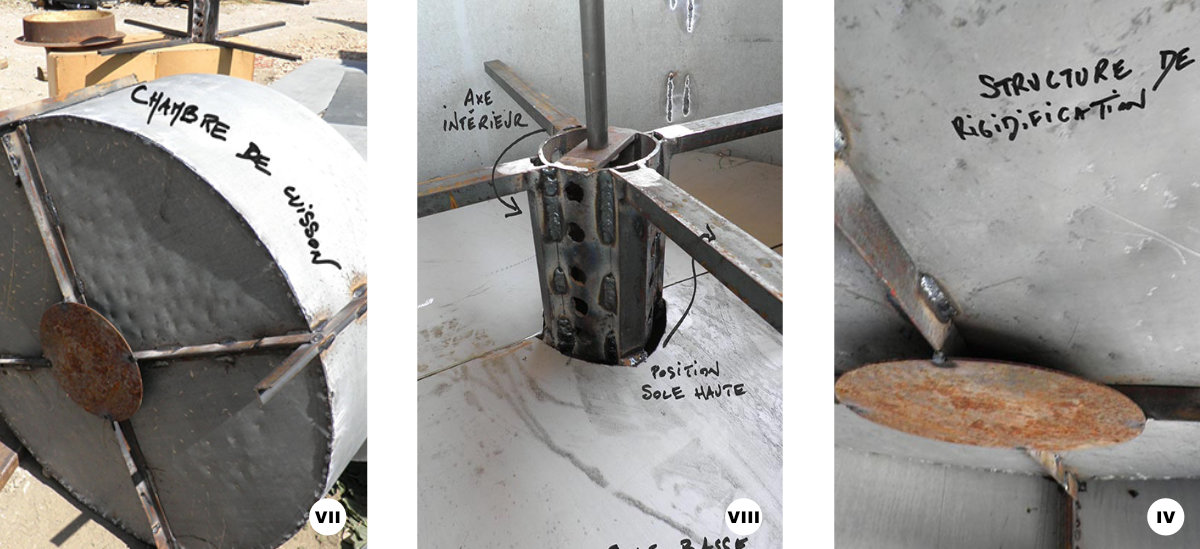

La réalisation
• Estimation en temps : 4 à 5 jours pour une personne : La partie la plus compliquée est le roulage des tôles. Un petit tutoriel (à télécharger en bas de page) a été réalisé pour expliquer comment faire avec un minimum d’équipement.
• Estimation du coût de matière première : 500 € de ferraille. Le matériel consommable lié aux découpes et aux soudures est à ajouter au prix final
• Les outils nécessaires à la réalisation : meuleuse, post à souder à l’arc, sangles a cliquet, serre joints, matériel de mesure et traçage...
Caractéristique du four :
Dimensions globales : Ø extérieur : 124cm. Hauteur sans les pieds ni les conduits d’évacuation : 75cm. Ø soles : 100 cm. Hauteur de la chambre de cuisson : environ 50 cm
Nombre de kilo de pain par fournée : 20kg
Lieux d’installation possible : le four peut être mis sur pied (auto construits en acier) ou simplement être posé sur un poste à hauteur de travail...
La découpe des tôles est longue et minutieuse : il faut réussir à meuler droit sur des très grandes longueurs. Pour s’aider, on peut pointer un fer plat sur la tôle et l’utiliser pour guider le disque de la meuleuse. Il peut être intéressant de se rapprocher d’un chaudronnier /serrurier pour avoir des découpes faites a la guillotine pour ces coupes droites.
Les limites du four :
• Sa capacité (jusqu’à 23 kg de pain non moulé). Jean-Philippe souhaiterait fabriquer un nouveau four plus grand (Ø des soles : 120cm).
• L’absence d’inertie impose de contrôler et alimenter le feu régulièrement pendant la cuisson du pain. Il est certainement plus difficile d’obtenir une température stable qu’avec un four en terre traditionnel. Il est possible d’ajouter du sable au fond du four pour augmenter l’inertie et limiter la chauffe par le dessous du four.
Le modèle V2
> Télécharger les plans de la v2.5 <
> Télécharger la nomenclature plans de la v2.5 <
La première étape de réalisation du modèle V2 était de modéliser et tracer les plans du four en prenant en compte toutes les améliorations qui avaient pu être identifiées grâce au retour d’expérience de Jean-Philippe après un an d’utilisation hebdomadaire. D’autres utilisateurs de ce type de four à pain (notamment Mickaël, maraîcher à Notre-Dame-Des-Landes) ont aussi apporté leur contribution et participé à l’élaboration de ces plans.
Les principales modifications par rapport au modèle V1 :
L’isolation
L’isolation, selon Jean-Philippe, était trop faible et il nous a recommandé de passer de 60mm à 100mm d’épaisseur de laine de roche tout autour de la chambre de cuisson. Le diamètre extérieur du four est donc passé de 124cm à 132cm et la hauteur de 72cm à 76cm.
La trappe d’accès au foyer
Dans le contexte de Jean-Philippe, c’est-à-dire pour faire du pain dans sa roulotte, il fallait accéder au foyer par l’arrière du four. Dans le cas d’une utilisation classique, il est préférable d’accéder au foyer par l’avant du four pour gérer le feu et la cuisson du pain en même temps. Il a alors fallu modifier le système d’ouverture de la trappe pour éviter les interférences avec la porte du four. Une charnière et un loquet ont donc été installés sur la trappe.
L’étanchéité à la fumée de la chambre de cuisson
La présence de fumée dans la chambre de cuisson donne un goût aux aliments cuits. Il peut être intéressant de supprimer les fuites, grâce à de la tresse d’étanchéité et à du mastic réfractaire.
Les portes du four
A l’utilisation, Sophie et Jean-Philippe, se sont rendu compte que les portes du four n’étaient pas suffisamment étanches à cause du jeu fonctionnel de l’ouverture. Des petites bavettes en fer plat 20 x 3 ont été rajoutées pour faire plaquer le pourtour des portes et éviter ainsi que la chaleur et la fumée s’évacuent par là.
Le déflecteur
Sous la chambre de cuisson, au-dessus du foyer une tôle épaisse joue le rôle de déflecteur pour répartir la chaleur. Ainsi la tôle du fond de la chambre de cuisson n’est pas chauffée trop fort localement et les déformations liées à la chaleur restent limitées. Sur le modèle V1, la tôle était trop fine et donc se déformait beaucoup. De plus cette tôle était directement soudée sur le châssis de la chambre de cuisson. Les contraintes engendrées par la déformation du déflecteur avaient alors tendance à faire sauter les points de soudure.
La solution retenue pour le modèle V2 consiste à suspendre le déflecteur par des vis qui viennent se visser dans des écrous soudés sur le châssis de la chambre de cuisson.
Ici, le déflecteur a été dessiné en fers plats 100 x 10 juxtaposés et soudés ensemble pour limiter la diversité de sections des profilés à approvisionner, mais il pourrait aussi très bien être réalisé en tôle d’épaisseur 8mm découpée au laser. Pour éviter que les contraintes de déformation se propagent, il faut percer le trou plus grand dans le déflecteur (Ø12 pour une vis M10) et ne pas serrer la vis.
Pieds démontables
Dans le cas ou ce four est amené a être déplacé (événementiel, retour de stage de fabrication...) il est intéressant d’avoir des pieds démontables pour réduire son encombrement. Cette modif rajoute un peu de travail et de matériaux. Le soudeur devra faire un choix au moment de la construction du châssis. Il est aussi envisageable de poser le four sur deux tréteaux métalliques solides.
L’épaisseur des tôles
Comme on le voit sur le modèle V1, les tôles du fond sont de relativement faible épaisseur (2mm) et donc gondolent beaucoup. Dans le modèle V2, les tôles du fond de la chambre de cuisson et de l’enveloppe extérieure ont été passées en épaisseur 3mm afin de limiter les déformations.
Le système de pivot
Pour le modèle V1, Jean-Philippe avait imaginé un système d’empilement de butées à roulements disposé au fond de la chambre de cuisson et qui soutenait et guidait en rotation l’axe des soles tournantes. L’inconvénient de ce système est qu’il n’était pas adapté à des températures très hautes. Les roulements, à force de chauffer et refroidir, se déformaient ; le lubrifiant avait très vite brûlé et finalement les soles commençaient à tourner avec beaucoup de difficulté…
La vue en coupe ci-dessous présente le nouveau système de rotation des soles :
Inspiré du mécanisme « pivot d’horloger », ce système simple est fiable et robuste : un axe Ø 30 guidé en rotation à ses deux extrémités par des platines en fer pat 100 x 10 percées en Ø 32. Il est surtout important d’anticiper la dilatation de l’arbre et de son logement pour être sûr que le mécanisme ne bloquera pas une fois le four chauffé.
Le bout de l’arbre repose sur une autre platine en fer plat de 100 x 10 et est usiné en demi-boule à la meuleuse pour obtenir un contact ponctuel. On limite ainsi les efforts résistants à la rotation (contact ponctuel).
Le dallage des soles
Jean-Philippe a choisi de confier la fabrication de ses dalles à une artisan-potière. Il a réalisé un dallage en quartiers, comme on peut le voir sur la photo ci-dessous :
Pour la version économique et reproductible du four à pain nous avons choisi de faire un dallage carré avec des dalles réfractaires du commerce (400 x 200 x 2 mm). L’expérience de Jean-Philippe nous a permis de savoir que 2cm d’épaisseur suffisait (contre 3cm pour le modèle V1). La découpe des dalles est prévue pour optimiser les chutes et réduire le coût de ce poste de dépense non négligeable.
Réflexions sur les modifications à apporter pour les futures versions :
Un système de rotation des soles accessible depuis l’extérieur sans ouvrir la porte serait intéressant pour augmenter l’ergonomie.
Pour les prochains modèles, il serait intéressant de commander toutes les tôles déjà découpées (laser pour les disques, guillotine pour les bandes) pour gagner du temps sur la fabrication du four. La découpe des disques est une opération fastidieuse a la meuleuse (scie sauteuse ?). Le budget sera un peu augmenté, mais le travail sera plus rapide et moins pénible.
Une vidéo expliquant rapidement le montage du four à pain (V2) :
Le modèle V4
Date de publication de cette version : 19/04/2018
Contexte :
Le four V2 a été construit lors de 2 formations encadrées par l’atelier paysan. Celles-ci se sont révélées difficiles car le four était long et compliqué à construire.
De nouvelles recherches ont été faites pour simplifier la fabrication du four. Nous sommes donc arrivés à un design de V3.
Le four V3 a été réalisé pendant les rencontres de l’atelier paysan 2017, avec succès, mais au prix de nombreuses heures de travail. Une des grandes évolutions est l’ajout d’une « roue » pour faire tourner la sole sans ouvrir le four.
Vue de la "roue" à l’extérieur du four :
Vue de l’ensemble "roue" + soles :
Suite aux essais en boulangerie de la V2 et de la V3, nous avons eu des retours des utilisateurs :
Ils sont plutôt tous d’accord, les portes ne sont pas assez larges. Selon le type de produit à cuire, il faut repenser la taille des portes. Vous trouverez donc ici les plans de la V4 (jamais construite !) du four sur le site, reprenant le système de rotation du four V3, avec des améliorations et corrections.
Améliorations inclues dans les plans de la V4 :
Portes en inox :
Pour faciliter le nettoyage, limiter la perte d’énergie et diminuer la chaleur radiée en direction du boulanger, les plaques constituant les portes serons fabriquées en inox.
Découpe de tôles :
Pour la découpe de tôles de ces épaisseurs, la meuleuse est l’outil le plus couramment utilisé. Vu les longueurs de découpes nécessaires pour ce four, un moyen plus rapide a été recherché. Il est possible d’utiliser une scie sauteuse avec des lames spéciales pour métal. Les lames s’usent très peu et la découpe est propre, sans bavures et rapide. Il est possible de monter la scie sur un compas pour réaliser les cercles. Une autre solution est la sous-traitance en découpe laser. Le coût est plus élevé mais les découpes sont parfaites, et on ne perd pas de temps.
Porte élargies :
La largeur des portes passe de 400 à 500 mm. Cette modification peut être repensée pour la fabrication en fonction des besoins spécifique des utilisateurs.
Intégration d’un thermomètre de ce type :
Intégration d’une vanne papillon dans la cheminée :
Cela permet de fermer la cheminée une fois le feu éteint. L’avantage : ralentir le refroidissement de l’intérieur du four.
Pistes d’amélioration :
Support de sole :
Un des gros problèmes du four actuel est la fabrication d’un support de sole robuste, plan et non déformable au long de la vie du four. Nous sommes parvenus à un résultat correct mais ça représente beaucoup de travail.
Les défauts de planéité viennent en partie de la déformation lors des nombreuses soudures.
Une bonne planéité est nécessaire si on utilise des petites briques réfractaires carrées. Si on travaille avec des briques en forme de part de tarte, les déformations ne sont plus un problème et le support de sole peut alors être bien plus simple.
Pour cela il faut produire des soles en forme de part de tarte. Pour cela plusieurs solutions :
- couler du béton réfractaire (ciment fondu + chamotte) dans des moules. Attention au séchage avant les premières chauffes fortes. Ce système parait compliqué dans la démarche de formations encadrées par l’atelier Paysan. Reste à voir si le contact respecte les normes alimentaires.
- couper les parts de tartes dans des grandes briques. Le site panyol et le site PRSE.biz en propose en grandes dimensions. L’augmentation des chutes rend cette solution assez couteuse.
- Commander des parts de tarte : Apparemment, l’entreprise belge Mahvek distribue des ¼ de sole à 35€. Ca mérite d’être approfondi. Il faut veiller à pouvoir passer les parties de soles par la porte du four. Il faut les contacter pour connaitre leurs produits et leurs prix.
Le support peut alors être très simple (ci-dessous photo d’un four smegi) :
Noter que les soles ne vont pas jusqu’au centre, pour laisser passer de l’air !
Le modèle v5
Date de la publication de cette version : 12/07/2019
Une meilleure praticité a été recherchée (porte agrandie, ouverture simplifiée, clé pour la cheminée, etc...) ainsi qu’une amélioration de la durabilité des zones en contact avec le feu. La performance thermique a également été améliorée.
Éclaté général du four à pain V5 :
Modifications du caisson extérieur
Porte : système modifié, agrandie, isolée
Portes de la chambre de cuisson et du foyer du même côté
Suppression du système de porte à battants :
Le système de porte à battants (voir versions précédentes) permet d’ouvrir la porte sans les mains, directement avec la pelle. Ergonomique donc, et l’idée est également de perdre le minimum de chaleur à chaque fois que l’on doit accéder à l’intérieur. Mais l’ouverture est petite, et laisse entrer trop peu de lumière pour voir ce qu’il se passe dedans.
En optant pour une porte « classique » (gonds d’un seul côté) et agrandie, la visibilité intérieure devient meilleure. On gagne donc en confort tout en perdant moins de chaleur car on garde la porte ouverte moins longtemps.
Agrandissement de la porte :
Hauteur passée de 380 à 420mm. La largeur reste à 520mm.
Isolation de la porte :
La porte est isolée par l’intérieur, grâce à une couche de 30mm d’épaisseur de laine de roche haute température, maintenue par de la tôle :
Remarque : contrairement à ce que l’on observe sur cette photo, la porte de la chambre de combustion en bas est également isolée de la même manière.
Isolation du fond (plancher) du four
Au lieu d’avoir une seule tôle en fond de four, celui-ci est isolé grâce à 35mm de laine de roche HT, maintenue par deux tôles.
Ajout d’une clé (trappe) pour fermer la cheminée pendant la cuisson
Couvercle soudé
Le couvercle est entièrement soudé à la virole extérieure, au lieu de la fixation via les cornières percées.
Modification importante du châssis extérieur (support du four)
L’ensemble de l’embase du four est supprimée, et remplacé par 3 pieds en T, faits en cornières boulonnés sur les parois extérieures du four.
Seuls deux rails en UPN de 30x15 (pièces C10) non structurels, sont conservés pour retirer le foyer de temps en temps.
Modifications du foyer
Foyer décentré côté porte
Dans les versions précédentes, le feu est allumé dans le foyer à l’extérieur du four (foyer amovible sur rail), puis glissé sous le four une fois allumé. Ceci s’avère non pratique.
Avec le foyer rapproché de la porte, et l’augmentation de la hauteur de l’espace qu’on voit sur la photo (par la modification du châssis, cf plus bas), la gestion du feu se fait directement par cet espace, sans sortir le foyer.
Foyer carré isolé avec des soles
La partie intérieure du foyer a été faite jusque-là à partir de bouteille de gaz. On avait donc un foyer circulaire à l’intérieur et carré à l’extérieur, avec de l’isolant entre les deux.
La combinaison des deux formes différentes l’une dans l’autre n’est pas pratique.
On passe donc à un foyer rectangulaire. La première couche en béton réfractaire est remplacée par des dalles (celles des soles), entouré de laine de céramique, un isolant très haute température (jusqu’à 600°C, contre 200°C pour la laine de roche HT).
Modifications de la chambre de cuisson (perte au feu)
Renforcement des pièces en contact avec les flammes (perte au feu)
Parole de forgeron : à chaque une fois qu’une pièce en acier passe à la forge, elle perd 10% de quantité de matière ! C’est la notion de perte au feu.
Dans un four, on n’atteint pas les mêmes températures qu’à la forge, mais la perte au feu est tout de même présente. (Cf les trous dans le fond de votre vieux barbecue !)
Gérer cette perte au feu, c’est le nerf de la guerre pour que la durée de vie de ce type de four soit satisfaisante.
Le principe pour se prémunir au mieux de cette perte au feu : des pièces d’usures aux endroits critiques, et lorsque ce n’est pas possible, utiliser de la grosse ferraille.
Voici quelques zones critiques, repérables sur le plan page 4 :
- La croix structurelle en tube carré : elle est transférée de la chambre de combustion à la chambre de cuisson (pièce A6 - voir modification du châssis plus bas).
- La séparation entre la chambre de cuisson et la chambre de combustion est constituée, de haut en bas, de :
- la tôle de fond de la chambre de cuisson (pièce A1, ép. 6mm)
- 1 tôle carrée (pièce A11, ép. 6mm)
- Un ensemble amovible (pièce d’usure), sur rails horizontaux (pièces A10), composé d’une tôle de 10mm constituée de 4 morceaux de fer plat de 100mm de large (I1 sur les plans).
- Epaisseur totale de 22mm, avec une pièce d’usure au contact direct des flammes.
- 7 pieds en cornière épaisse (50x50x7 - pièces A12) soutiennent la chambre de cuisson. Ces pièces, bien qu’épaisses, pourraient être des éléments critiques vis-à-vis de la durée de vie du four, à cause de leur exposition aux flammes. On pourrait imaginer les remplacer par des briques pour éviter ce problème, ou augmenter encore les sections d’acier.
Modification importante du châssis intérieur : croix structurelle côté chambre de cuisson
La croix horizontale faite en tube rectangulaire de 40x20x2,5, côté chambre de combustion, est remplacée par une croix en UPN de 35x15 côté chambre de cuisson.
Le reste du châssis est supprimé (tube rectangles verticaux). Cette croix reçoit le support de sol. Elle repose indirectement sur la tôle (carrée+ronde) de 12mm d’épaisseur (2*6mm), qui elle-même repose sur les 7 cornières de 50x50x7.
Peinture haute température
L’ensemble du four est peint à la peinture haute température, afin de protéger l’acier contre la corrosion (environnement chaud et humide dans la chambre de cuisson) ou de la chaleur.
La peinture est à faire en parallèle de la fabrication du four car la chambre et les espaces intérieurs doivent être peints avant que le four ne soit assemblé. Il faut également bien penser à peindre les parties donnant sur la chambre de passage de fumées autour de la chambre de cuisson (non visibles une fois le four terminé) !
Choisir une peinture claire, au moins pour l’intérieur de la chambre de cuisson, pour apporter de la luminosité.
Modifications des soles tournantes
Modification du support de soles : profilé + tôle
Pour faciliter la réalisation du support, le profilé en T est remplacé par de l’UPN de 30 x 15 (pièces B3.1 et B3.2). Le nombre de barres radiales passe de 12 à 4.
Pour permettre l’utilisation de tout type de soles, et de toute forme, une tôle est ajoutée.
Roue extérieure d’entrainement des soles
Sur les versions précédentes, un volant extérieur d’entrainement des soles était prévu. Ceci était indispensable avec le système de petites portes à battants.
En changeant le type de porte, il devient aisé de faire tourner les soles de manière « classique », en poussant dessus avec la pelle. D’autant plus que la rotation est fluide, sans trop de frottements.
Cela simplifie la construction du four, en évitant notamment de décentrer la cheminée.
Pour autant, le volant extérieur reste en option, car il donne tout de même satisfaction à de nombreux boulangers. On peut également imaginer de l’améliorer en l’élevant à hauteur de travail.
Étanchéité :
Il peut être intéressant de faire des tests de mastic réfractaire pour voir quel aspect il a. L’enjeu est la suppression des soudures continues sur la chambre de cuisson ! Ce mastic pourrait aussi régler tout souci de fuite dans la chambre de cuisson (fermeture du couvercle, contour de l’embouchure). Pour améliorer l’étanchéité et éviter les déperditions de chaleurs autour des portes, il est possible d’ajouter un joint en fibre de verre, à la manière des portes de poêles ou d’inserts.
Alternative non mobile :
Il est possible de fabriquer ce four pour le maçonner à la manière d’un four traditionnel. Il n’y aura alors à construire en métal que la chambre de cuisson et le carrousel central. Le reste pourra être fait en maçonnerie (panneaux de vermiculite en contact avec la fumée. Un isolant quelconque derrière, puis de la maçonnerie).
Quelques images de la formation de réplication du four à pain à la ferme de Trévero, dans le Morbihan, du 8 au 12 avril 2019. Avec en bonus, la fabrication d’un four mobile sur remorque ! ATTENTION ANCIENNE VERSION !!
Pour toute question relative aux fours à pain, merci de nous contacter à l’adresse dédiée :
fourapain[at]latelierpaysan.org
| Date | Version de l’outil | Témoignage | Dépar- tement |
|---|---|---|---|
| 17/12/2020 | 6.1 (2020) | Isolation incroyable, le four est resté à 300 degrés plus de deux heures sans ajouter un bout de bois. Fin des cuissons vers 23h, après 6 pizzas, le four avait perdu environ 10°C selon le thermomètre intérieur, le lendemain à 9h il était encore à plus de 100°C, tirage et cheminée fermés toute la nuit. | 56 |
| 07/11/2023 | V5 (2020) | Je charge le four avec 30 à 35kg de bois à l’allumage (allumage "inversé" ou "par le haut"). Principalement du hêtre étuvé à 12% d’humidité. Ce sont des chute d’un menuisier. Le hêtre est non peint et non traité. Le four atteint 280° en environ 3h (ca dépend un peu de la gestion du tirage et de l’alimentation en bois). On ne cherche pas à monter en t° le plus vite possible, car nous avons 4h entre l’allumage et l’enfournement, donc pas pressés. La fin de la chauffe se fait grâce aux braises qui restent dans le foyer, sans flamme. Elle est donc plus lente. On pourrait monter plus vite en alimentant continuellement le feu mais le problème et qu’on finirait trop haut. Nous enfournons le pain à environ 270/280° si le four est plein (90/100 kg de pâte, uniquement en pain moulés, donc avec une masse de métal supplémentaire à chauffer). 250/260° si le four est moyennement plein (60kg de pâte). | 59 |
| 07/11/2023 | V5 (2020) | Nous prenons la température principalement avec un thermomètre lazer, sur les soles et sur les parois internes de la chambre de cuisson. Nous avons également une sonde qui nous permet de connaître la t° atmosphérique dans le four, notamment pendant la cuisson. Elle nous sert surtout de repère pour savoir si on doit alimenter le four en bois ou non, je ne sais pas à quelle point ce qu’elle indique est fiable, l’important pour nous est de savoir quelle t° sur CE thermomètre en particulier correspond la bonne t° de cuisson du pain, pas de savoir si c’est la t° exacte. Si le four est plein, on l’alimente en bois pendant la cuisson, légèrement les premières 40 minutes, juste pour maintenir une source de chaleur, puis on recommence à remonter en t°c pendant le défournement pendant les 20 à 25 minutes qu’il reste pour anticiper sur l’enfournement suivant. En fin de défournement, le four est à 190/200°. on doit donc continuer à le faire remonter en t° avant d’enfourner la fournée suivante. | 59 |
| 07/11/2023 | V5 (2020) | Le système d’hydratation fonctionnement simplement : c’est un réservoir d’eau, maintenue par un robinet. Quand le four est chaud, au moment d’enfourner le pain, on ouvre le robinet pour libérer l’eau qui s’écoule alors dans la chambre de cuisson (sous les soles). Au contact du métal à 250/280°, l’eau s’évapore et crée la "buée" nécessaire à la cuisson du pain. | 59 |
| 23/09/2023 | V6 (2023) | C’est un four incroyable, pas d’autre mot. La soudure de la porte du foyer a un peu bougé mais rien de grave. Pour le reste, une montée en température impeccable, d’ailleurs je suis parti trop fort, j’ai très vite atteint les 350° au début. Mais tout est calé, une buche toutes les 45 min et on est à 270 en 4h. Pour la buée, j’ai pris un petit récipient et je lui ai mis un fond en brique réfractaire, ça va top nickel ! Enfin, pour le pain, c’est un bonheur de travailler avec cet outils, c’est facile, faut juste que je m’organise davantage pour pour faire rentrer plus de pain. | 38 |
| 23/08/2023 | V6 (2023) | Dès la première chauffe, la porte du foyer a vrillé dès 200 °C, on ne pouvait plus la refermer à 250 °, mais elle s’est remise à froid. On a donc meulé la fermeture pour qu’on puisse fermer quoiqu’il arrive ! Sinon je n’ai rien a redire, le four est impeccable, il monte vite en température, consomme peu de bois, donne de très bons résultats (beaux pains colorés et bien éclatés) et surtout garde bien la chaleur, je peux utiliser la chaleur du four (150°C durant au moins 3 h) pour cuisiner ! Bref, on est hyper contents, même si de la construction au déplacement du four dans le fournil, tout a été une mission ! | 48 |
| 27/03/2023 | V6 (2023) | On a lancé les premières chauffes à vide et le four se comporte plutôt bien mis à part la porte du foyer qui vrille un peu à partir de 200°c environ, elle revient en refroidissant, on meulera si besoin + joint pour ne pas galérer à ouvrir/fermer pendant la chauffe. | 34 |
| 01/10/2024 | V6.6 (2024 | J’ai acquis chez vous un four à pain 100 en kit. Je viens de terminer la construction il y a une semaine, entre mes fournées hebdomadaires (à peu près une centaine d’heures de construction pour moi). J’ai trouvé les plans, les schémas et conseils de construction impeccables. J’ai fait deux fournées depuis. Je suis très content du fonctionnement : - bien plus économe en bois que mon four précédent, grace à l’isolation . - je trouve la cuisson des soles assez égales, même si l’étage du haut colore plus vite. - je fais ma chauffe en deux fois, une première la veille jusqu’à 150-200° ; ce qui me permet de ne pas attendre 3h avant d’enfourner le lendemain matin. |
| Question | Réponse | Date |
|---|---|---|
| J’ai terminé le montage du four. C’est parti pour la 1ère fournée !? | Pas si vite ! Il faut faire une ou deux chauffes "à blanc" (sans pain), pour brûler les traces de produits présents sur le métal. Nous conseillons de monter lentement en température. Le four va craquer et bouger un peu, et c’est normal. | 27/02/2023 |
| Quel isolant sert à quel endroit ? | L’isolant haute température 38mm sert à isoler le double fond ainsi que l’intérieur des portes. L’isolant haute température de 50mm servira lui autour de la virole intermédiaire et du passage des fumées. L’espace restant est à combler avec de la laine de roche qui n’est pas fournie. | 22/02/2023 |
| Où faut-il appliquer la peinture ? | Appliquer 1 couche de peinture haute température (fournie) partout, sauf dans la chambre de cuisson. Cela inclut : tout ce qui est au contact avec les fumées, mais aussi ce qui sera au contact avec l’isolant, pour protéger l’acier au contact d’une potentielle condensation. Et la façade, pour des raisons de préservation et d’esthétique. | 04/01/2023 |
| Comment raccorder la fumisterie ? | Les conduits s’emboitent avec le conduit supérieur à l’intérieur, pour que la suie coule vers le bas. Le tube U1 faisant 151mm de diamètre intérieur il faut utiliser les tailles standard de fumisterie de 150mm. | 28/11/2022 |
| Quelle est l’épaisseur des briques de sole ? | Nous avons 2 fournisseurs pour les briques, elles font 25 ou 30mm d’épaisseur | 24/11/2022 |
| L’utilisation du MIG est-elle indispensable ? | L’utilisation d’un MIG n’est pas indispensable, mais confortable pour certaines soudures. Il peut être utile pour les quelques soudures verticales, ainsi que les soudures des supports de soles, le MIG entrainant moins de déformations. | 10/05/2022 |
| Je ne trouve pas d’isolant de 45mm est-ce que je peux utiliser une autre épaisseur ? | Oui, l’isolant sert à boucher les trous il est donc possible d’utiliser d’autres épaisseurs comme il est compressible, il faut juste bien remplir le volume pour éviter les ponts thermiques. | 09/05/2022 |
- Trouvez des paysan·nes usager·es de cet outil sur la carte interactive des outils autoconstruits.
Merci de privilégier ces échanges de pair à pair : l’équipe de l’Atelier Paysan n’a pas forcément d’informations sur l’utilisation au quotidien de l’outil, contrairement aux utilisateur·ices ! - Au sein de l’équipe de l’Atelier Paysan :
Référent·e de l’outil : Antonin ARIAGNO : a.ariagno[at]latelierpaysan.org
Accéder aux anciennes nomenclatures de l’outil (fichiers .CSV séparateur " ;")
SOUTIENS
Ces travaux bénéficient du soutien financier de la fondation d’entreprise Hermès
Ces travaux bénéficient du soutien financier de l’Europe et du Réseau Rural National, par le biais de la Mobilisation Collective pour le Développement Rural coordonnée par l’Atelier Paysan sur "L’innovation par les UsageR·E·s, un moteur pour l’agroécologie et les dynamiques rurales" (2018-2021)
PARTENAIRES
Groupement autour du développement de cet outil :
- Contact(s) partenaire(s) : Eric LABBE
- Structures(s) partenaire(s) : farmingtools
LICENCE LIBRE
L’ensemble de cet article, des explications, des photos et des plans livrés sont accessibles à tous. Ils sont diffusables et modifiables à condition que vous mentionniez la paternité de l’œuvre (L’Atelier Paysan), et que vous apposiez sur tout document reprenant ces éléments la même licence utilisée par nos soins, à savoir la Creative Commons BY NC SA.
