Mise à jour le 12/02/2025 Cet outil permet d’épandre soit du compost végétal soit du fumier "composté" sur les planches maraîchères. Pour charger la benne, il suffit de la faire basculer puis de reculer dans le tas de compost ou de fumier.
Du fumier frais peut être épandu mais cela nécessite le retrait de la trappe de débit et l’ajout d’une tôle pour "trancher" le flux de fumier et éviter les bourrages.
Fabrication :
Technicité
Besoin en outillage spécifique
Plans
Avancement de l’outil
Matériel de base Fraise à chanfreiner diam 30 mm
Clé BTR de 14 mm
Deux personnes à plusieurs étapes.
Le matériel d’atelier dans sa globalité.
L’outil est disponible en formation et les retours terrains sont très satisfaisant suite au dernières modifications. Certains pièces ont besoin de précision dans leur assemblage et le montage final.
Dimensions chassis principal : 1200 : Non renseigné 1000 : Non renseigné 1400 : Non renseigné
Poids total : 415 kg
30
Prix de l’outil
Le prix de l’outil dépend des options choisies, et de la manière dont on souhaite le fabriquer (pendant une formation, ou commandé en kit).
Pour obtenir un prix réel, faites une demande de devis sur le catalogue en ligne.
Remarque : nos prix dépendent des matières premières, dont l’évolution n’est pas tout à fait dépendante de notre volonté. Nous tentons de mettre à jour nos tarifs sur le catalogue en ligne quotidiennement, mais il est possible que le montant du devis soit différent.
Cette page présente un épandeur à fumier/compost pour le maraîchage, un outil prototypé depuis 2019 par l’Atelier Paysan.
Tel qu’il est présenté ici, cet outil n’est pas encore adapté pour une reproduction en autonomie dans les fermes.
Des retours de terrain et de nouvelles évolutions sont encore nécessaires, et devraient arriver dans les mois à venir. Si le développement de cet outil vous intéresse, que vous souhaitez vous y impliquer ou simplement en apprendre plus, vous trouverez toutes les informations dans cette page pour creuser le sujet.
Si le sujet vous intéresse, n’hésitez pas à nous contacter directement !
separateur
Contexte et historique
En agriculture bio, il est indispensable d’entretenir la fertilité de ses sols par l’apport de matière organique externe (fumiers, composts). La mise en œuvre pratique n’est pas toujours aisée : nombreux sont les paysans qui épandent à la main, et qui nous sollicitent régulièrement pour trouver des solutions autre que la brouette et le croc… sans se ruiner, et potentiellement, pour le plein champ comme pour les serres.

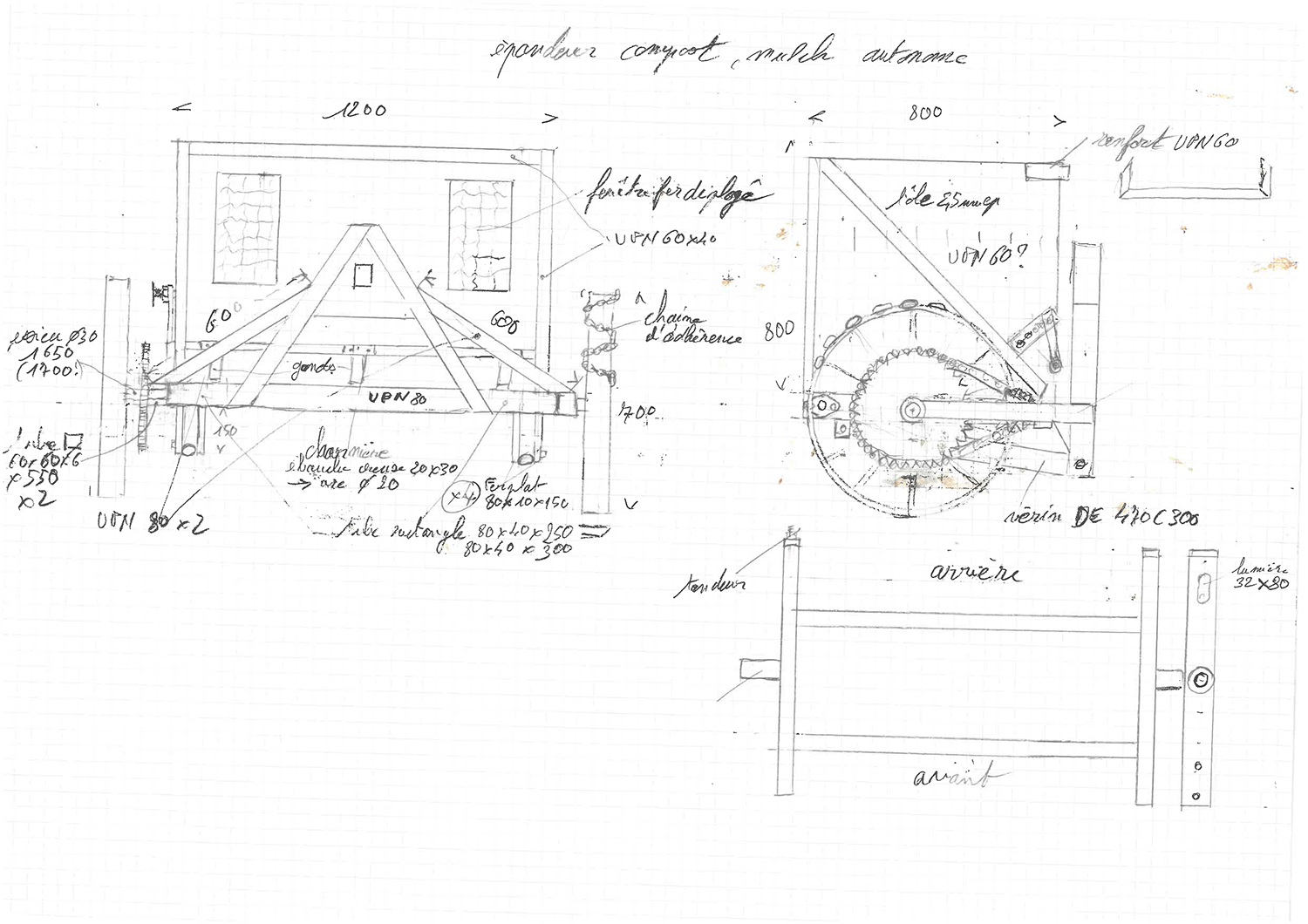

Joseph, au fil de ses pérégrinations, et en s’inspirant de modèles vus chez des paysans, a mis au point un premier prototype d’épandeur tracté autoconstruit.

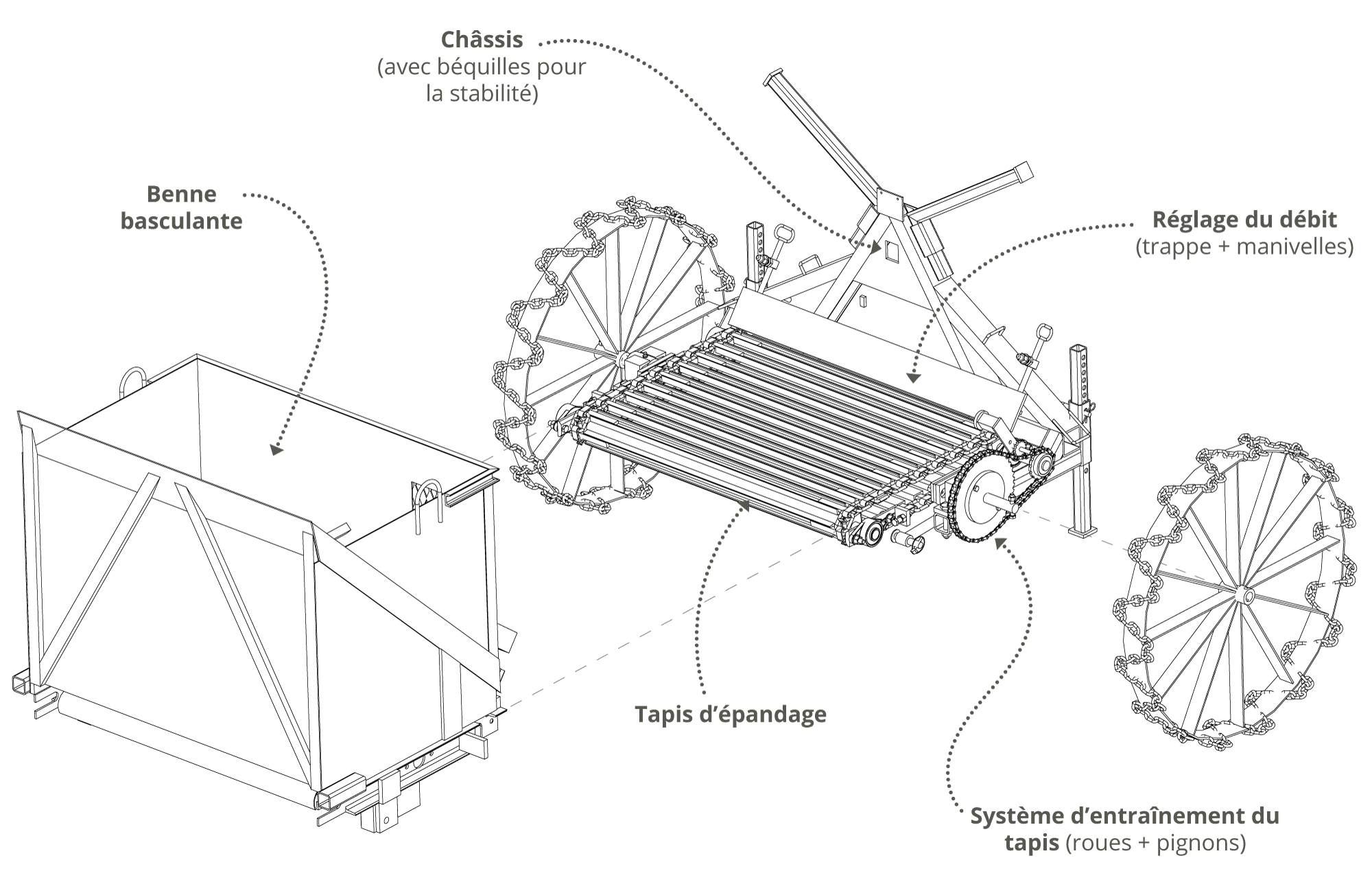

Présentation générale

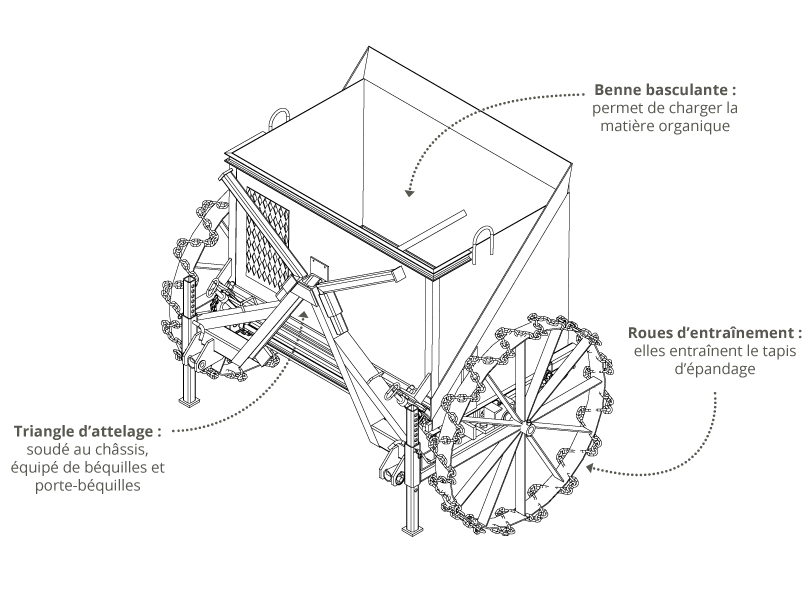

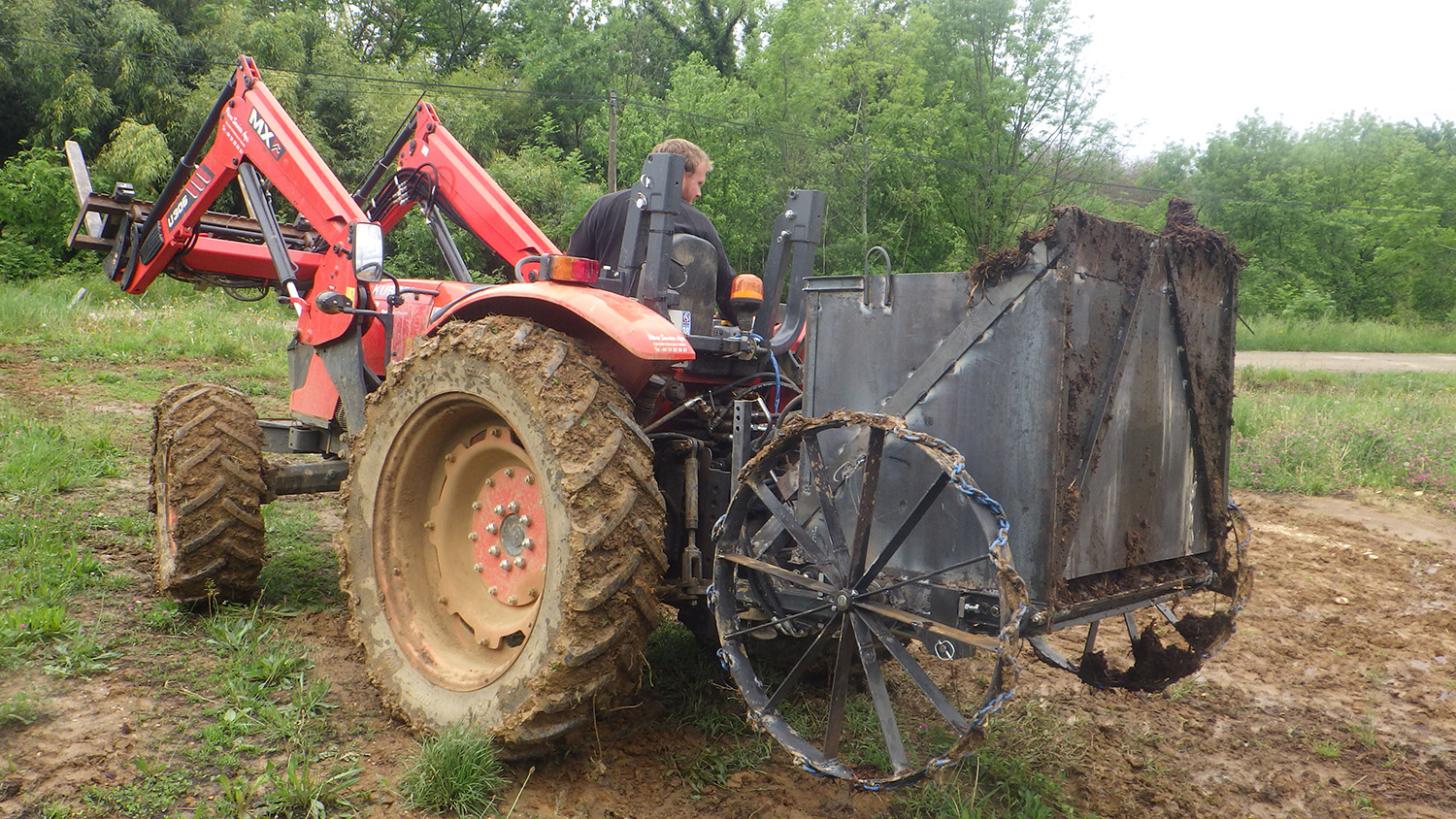

L’épandeur à fumier/compost est un outil à benne basculante, attelé au tracteur via un triangle d’attelage.
Le débit, réglé par un système de trappe, permet d’épandre entre 20 et 35t/ha.
Le volume de celle-ci est de 0,8m3, soit à peu près 500 kg de compost de fumier.
Le poids de l’outil à vide étant de 415 kg, l’ensemble dépasse les 900kg, et nécessite donc un bon tracteur devant, avec contre-poids.

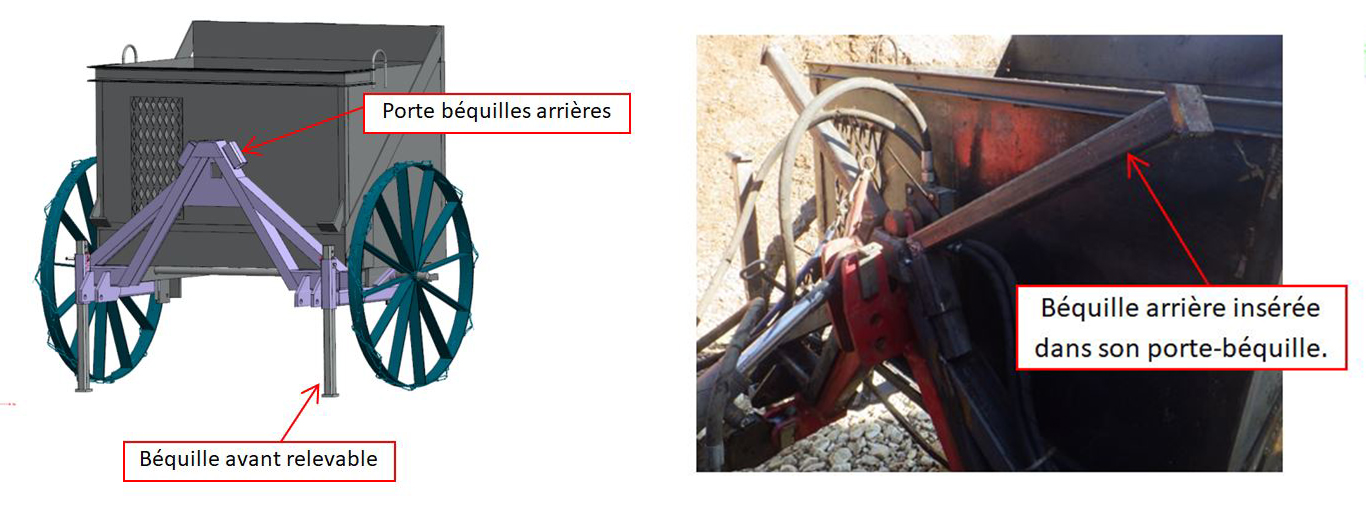

Le chassis présente « classiquement » un triangle d’attelage. Des béquilles relevable à l’avant et escamotables à l’arrière permettent de poser l’outil en sécurité.
Petit « plus » pratique : les béquilles escamotables peuvent être « rangées » directement sur le triangle, grâce aux portes béquilles.

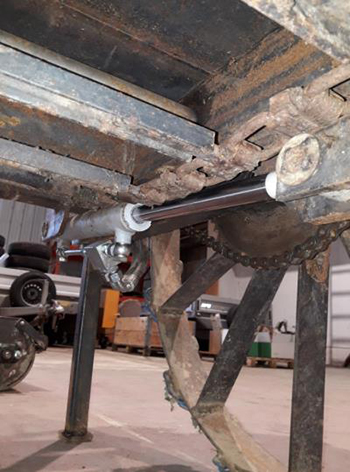

Elle est animée par deux vérins hydrauliques double-effet de 300 mm de course, positionnés sous la caisse.
Le mouvement est régulier et l’amplitude est bonne.
La puissance des vérins permet le relevage de la benne chargée sans problème.

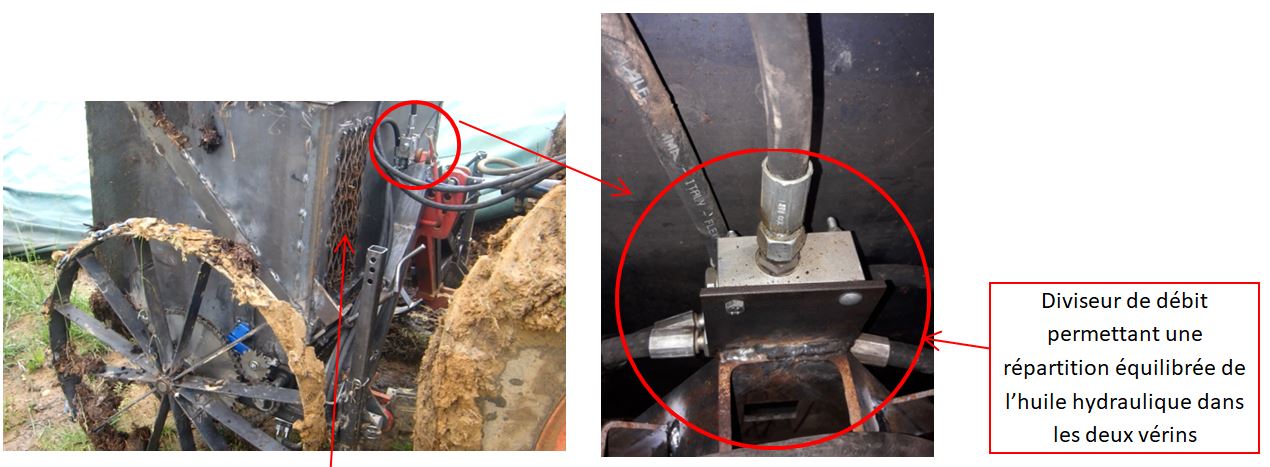

Le circuit hydraulique avec le répartiteur, le diviseur de débit, les clapets anti-retour, est validé.
À noter : la « fenêtre » en fer déployé, côté conducteur. Elle permet un contrôle visuel du contenu de la benne.

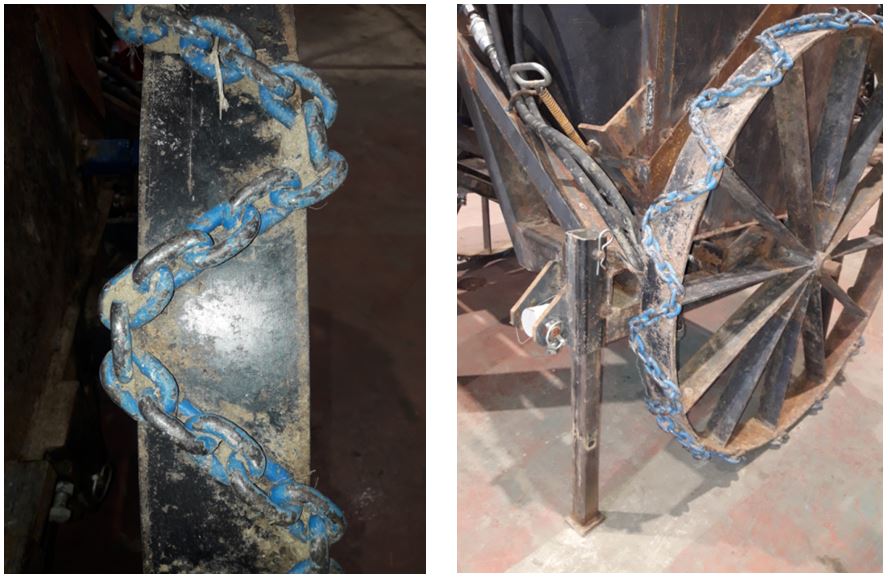

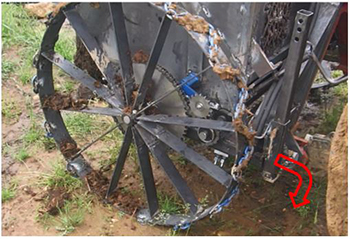

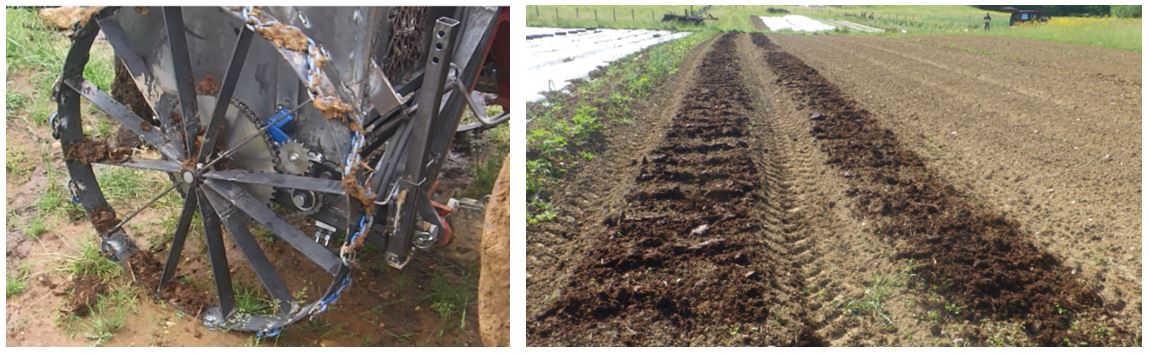

L’entrainement du tapis est assuré par des roues de diamètre 900mm, équipées de chaines pour une meilleure adhérence.

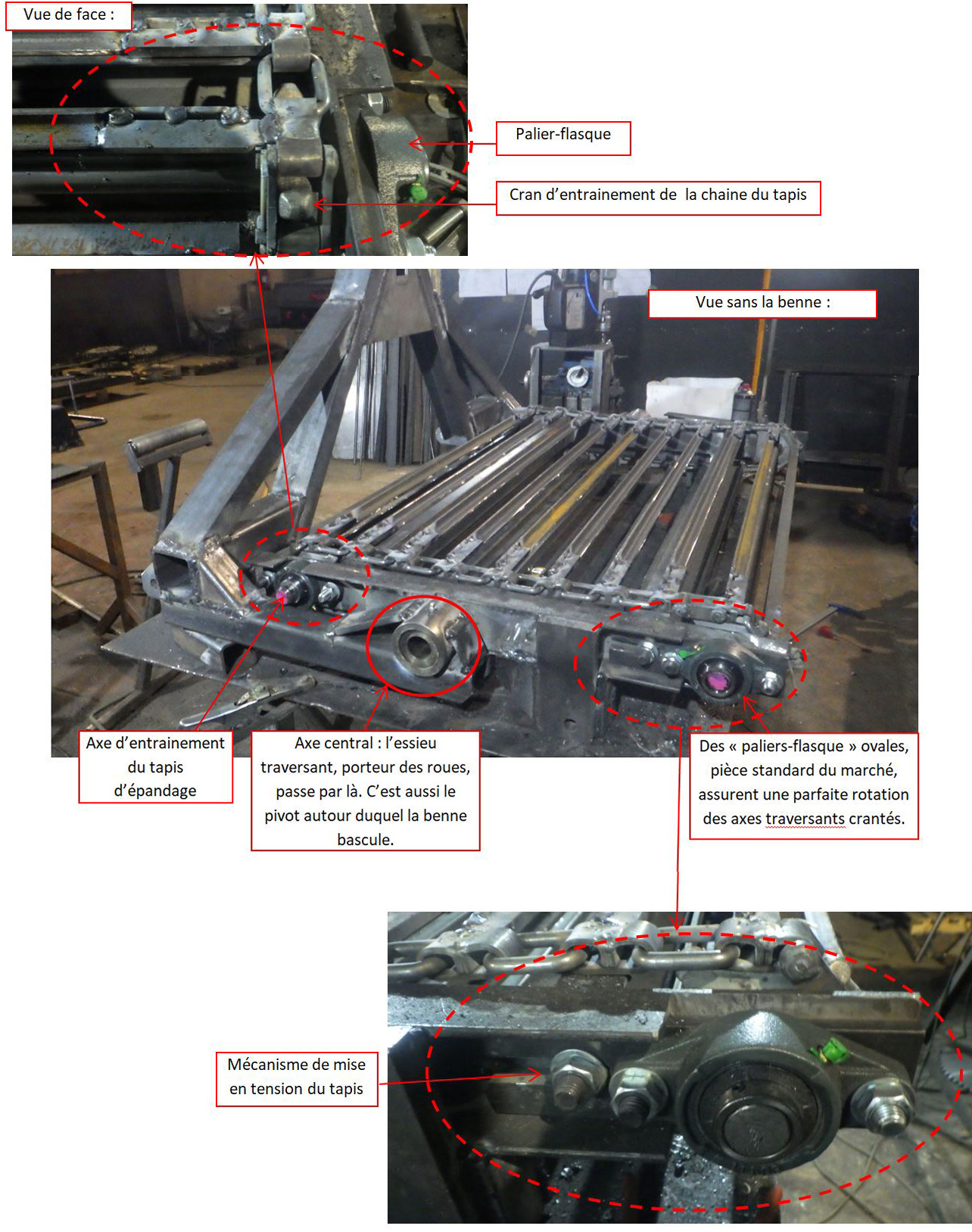

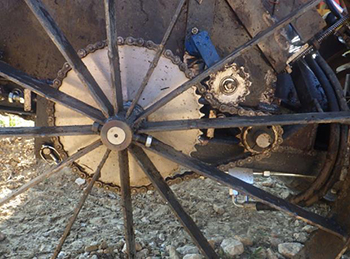

L’entrainement est « direct », c’est-à-dire que l’énergie pour entrainer le tapis d’épandage est prélevée « directement » sur l’axe de rotation de la roue. Un choix de pignons adéquats permet de déterminer la vitesse de rotation du tapis.
À noter : L’épandage se fait par l’avant de la benne. Ainsi, le conducteur peut contrôler visuellement la descente de la matière organique.

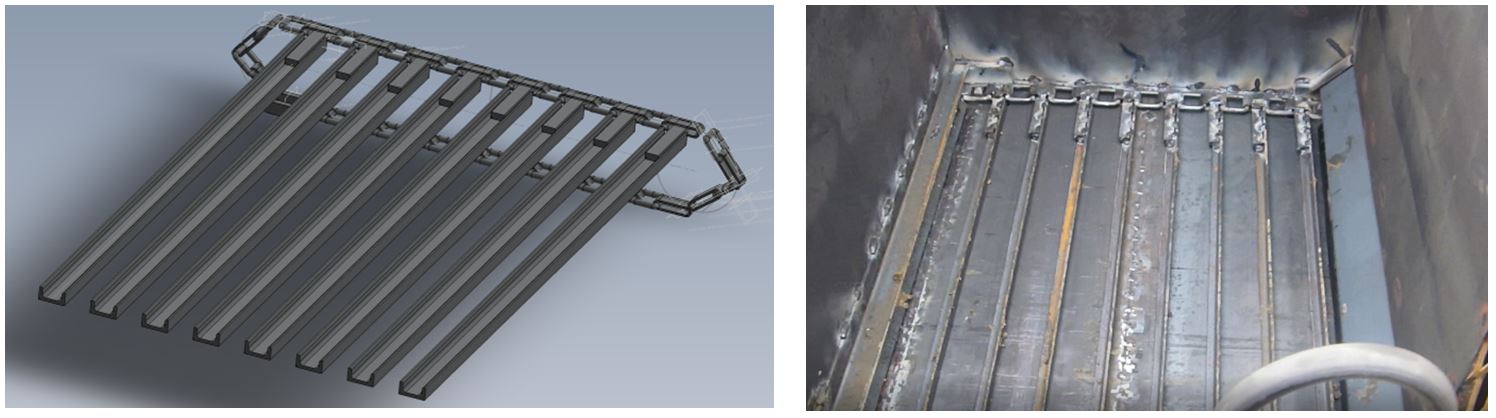

Dans les futures versions, le tapis d’épandage sera constitué d’UPN (une barrette de 2 cm de haut, tous les 8 cm). Attention : sur les photos du premier prototype, ce sont des cornières qui ont été utilisées.

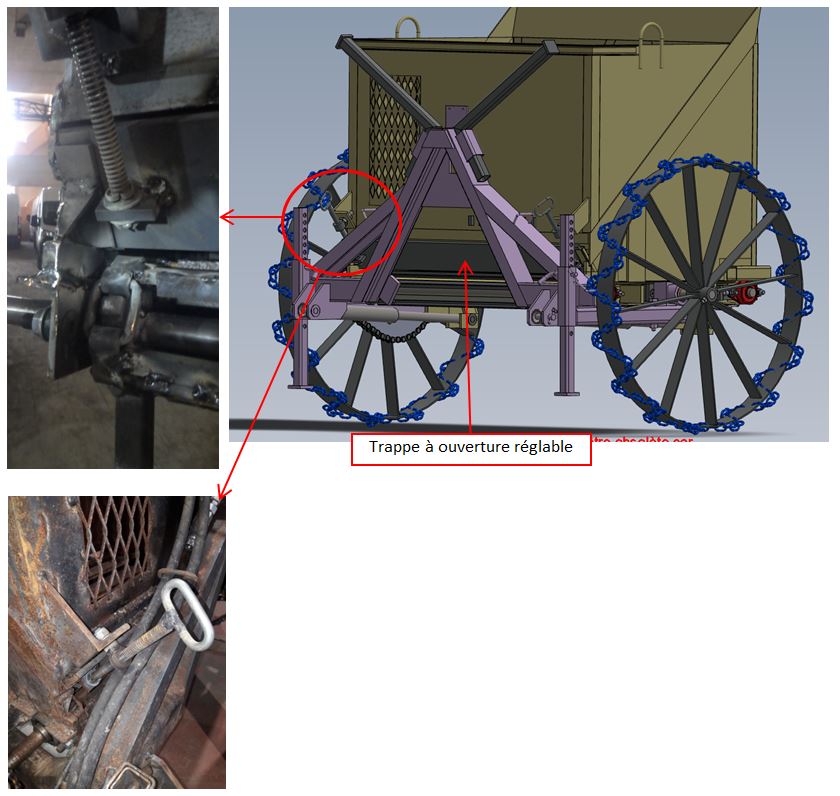

Le débit est contrôlé par l’ouverture de la trappe, elle-même actionnée par deux manivelles :
Résultats d’essais
Les premiers essais ont été menés aux Jardins de Chérennes (38) en 2020, avec un fumier de vache passé une fois au retourneur 3 semaines auparavant. Le produit est encore assez fibreux et gras, avec une reprise en masse de certaines zones plus sèches, sous l’effet des champignons.

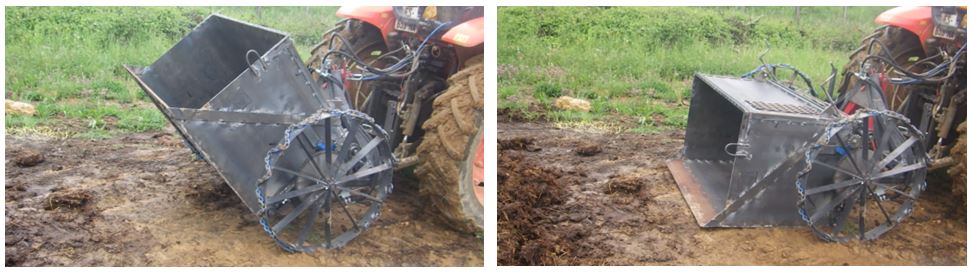

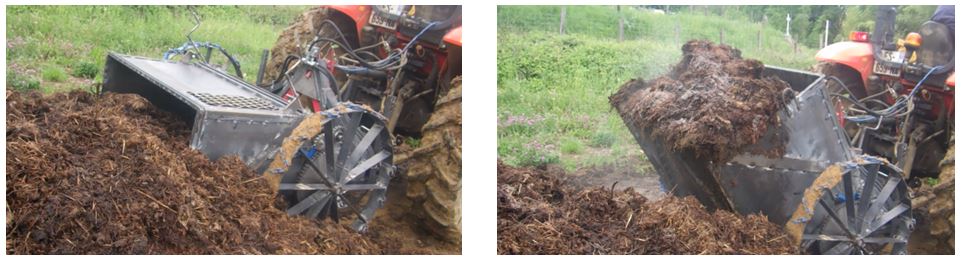

Le remplissage de la benne se fait très facilement en reculant dans le tas. Mais avec ce genre de compost, il est impératif de ne pas le faire en une fois, pour faciliter l’épandage par la suite. Un deuxième passage de retourneur aurait été profitable pour homogénéiser le produit et défibrer davantage.
Le volume de 0,8m3 de la benne, soit à peu près 500 kg de ce compost, permet d’amender 2 planches de 50m sous serre ( 35t/ha) ou 3 planches de 50m en extérieur (24t/ha) . C’est conforme aux attentes des maraichers sollicités pour avis.
En février 2022, de nouveaux essais ont été menés aux Jardins du Comminges (Jardins de Cocagne dans le 31), avec du compost végétal. Le résultat en vidéo :
Les nouvelles versions (2021-2022)
En 2021, 3 épandeurs ont été réalisés en formation. En début 2022, 6 outils de la nouvelle version v1.2 ont été réalisés.
Les principales nouveautés / améliorations amenées ont été de :
fiabiliser la transmission à l’aide d’une chaine plus robuste
revoir la conception d’ensemble de manière à faciliter la fabrication de cet outil en formation.
Il reste encore à tester l’outil avec d’autres matériaux (différents composts végétaux ou animaux, BRF...) et adapter la descente de ceux-ci dans la benne afin de limiter le poids sur le tapis d’épandage.
Témoignage de Julien Jacotot, l’Ilôt Mille feuilles (26) qui a en prêt l’épandeur version avril 2024, intégrant les modifs sur trappe + sécurité au niveau de la roue entraîneuse) :
Ont testé avec du broyat de bois grossier (comporte des morceaux longs) : épandage réussi, aucun souci rencontré de bourrage ou de casse, avec la trappe ouverte au max. Pense qu’il y aurait moyen de l’ouvrir encore plus. C’est le chargement qui est plus délicat car le tas oppose une résistance importante > nécessaire de commencer le remplissage sur le haut du tas, plus meuble et moins résistant, et de descendre petit à petit vers la base du tas au fur et à mesure des remplissages. Remplissage de la caisse en plusieurs fois, difficile de la remplir à fond (coup de main à prendre avec l’expérience).
Ils font 5 passages par planche de 50 m pour épandre leur broyat. Ils mettent le même temps qu’avant (travail à la bennette), 1 seule personne nécessaire au lieu de 3 avant !
98
Foire aux questions (FAQ)
Question
Réponse
Date
Quel type de tracteur est nécessaire ?
L’ensemble outil plus compost fait 900kg chargé donc nécessite un bon tracteur avec contrepoids à l’avant. Il n’est pas possible de déplacer l’épandeur en le tirant sans épandre de la matière, il faut pouvoir le porter.
16/08/2021
Contacts
Vous voulez discuter avec des paysan·nes usager·es de cet outil ?
=> Trouvez les sur la carte interactive des outils autoconstruits.
Merci de privilégier ces échanges de pair à pair : l’équipe de l’Atelier Paysan n’a pas forcément d’informations sur l’utilisation au quotidien de l’outil, contrairement aux utilisateur·ices !
Au sein de l’équipe de l’Atelier Paysan : Référent·e de l’outil : Fabien TRICHARD : f.trichard[at]latelierpaysan.org | suppléant·e : Pierre VINCENT : p.vincent[at]latelierpaysan.org
Enlever les joints hydrauliques aux jonctions coniques, ils y sont inutiles.
07/10/2024
1.8
Corriger le jeu de rotation du montage AB/BB, jusqu’à présent cote fonctionnelle identique donc montage serré. Il faut un montage avec jeu.
07/10/2024
1.8
Mettre B31 à fleur de B6 pour qu’il ne rentre pas dans le tas de fumier en position baissée.
07/11/2023
1.6
Pas de cote de longueur sur le plan pdf, pb a la transmission du plan pour la commande
07/11/2023
1.6
remettre un palier a collerette bronze en complément du palier applique
07/11/2023
1.6
Pour rigidifier le châssis, possible de faire en sorte que A5 fasse toute la largeur de l’outil, et décaler le triangle devant A5.
On supprime A6 pour mettre des tubes carrés en renfort, comme sur BPO.
07/11/2023
1.6
Passer B30 en tube carré 80 x 40 x 4 et faire perçage/lumière pour accéder à la vis TRCC (la pointer et non la souder).
07/11/2023
1.6
Page 17 (B-4)
B8 est très petit donc perd l’effet bras de levier pour pivoter la benne.
A priori pas de conflit avec d’autres pièces pour pouvoir allonger la pièce.
Il faut vérifier les conflits possibles lors du basculement, avoir la même course et les mêmes positions finales. Cela se fera en CAO principalement
L’ensemble de cet article, des explications, des photos et des plans livrés sont accessibles à tous. Ils sont diffusables et modifiables à condition que vous mentionniez la paternité de l’œuvre (L’Atelier Paysan), et que vous apposiez sur tout document reprenant ces éléments la même licence utilisée par nos soins, à savoir la Creative Commons BY NC SA.
Améliorations à venir
