Vibroplanche à dents

Comme vous l’aurez deviné, son nom découle de l’usage de dents de Vibroculteur pour sa conception. C’est donc un outil d’affinage du sol, amélioré par l’ajout d’une herse étrille réglable et d’un rouleau plombeur hydrauliquement assisté.
CLIQUEZ POUR TÉLÉCHARGER LES DERNIÈRES VERSIONS DES PLANS

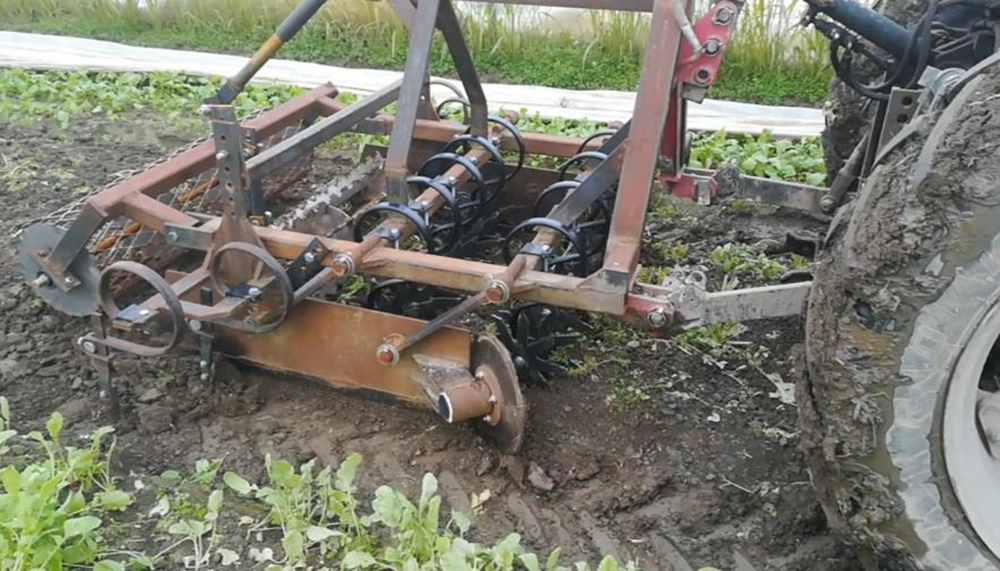

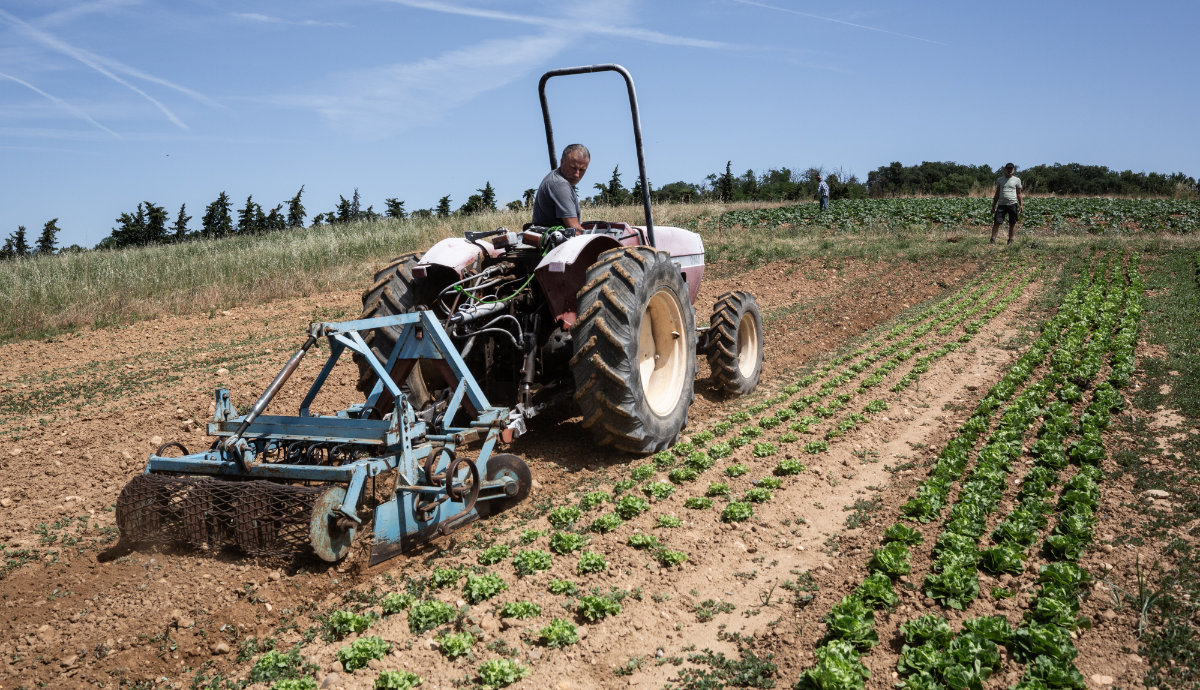

Le Vibroplanche en action aux "Jardins du temple" (38) :

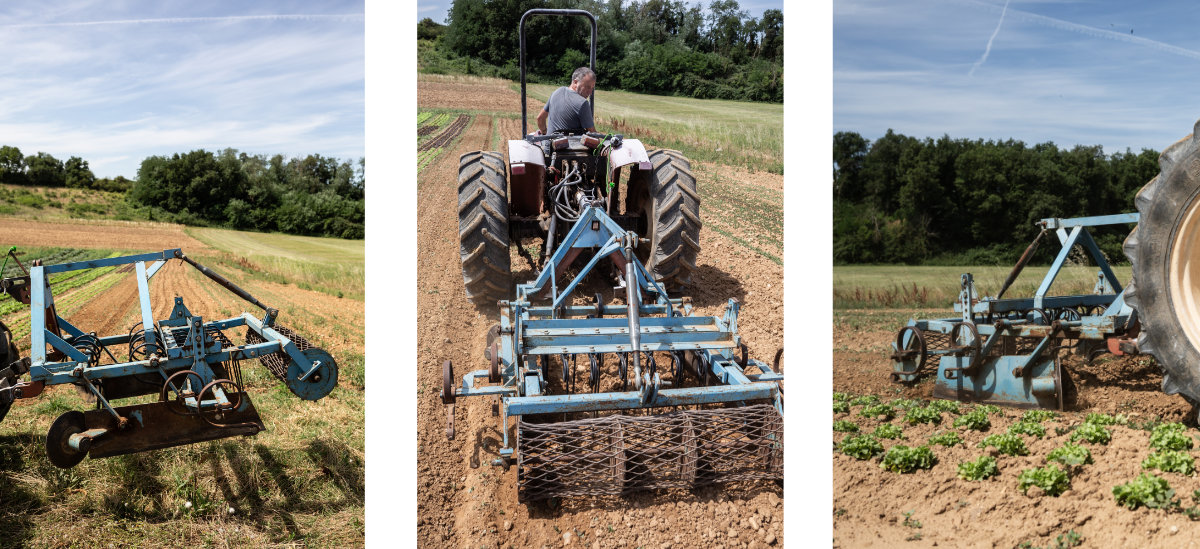

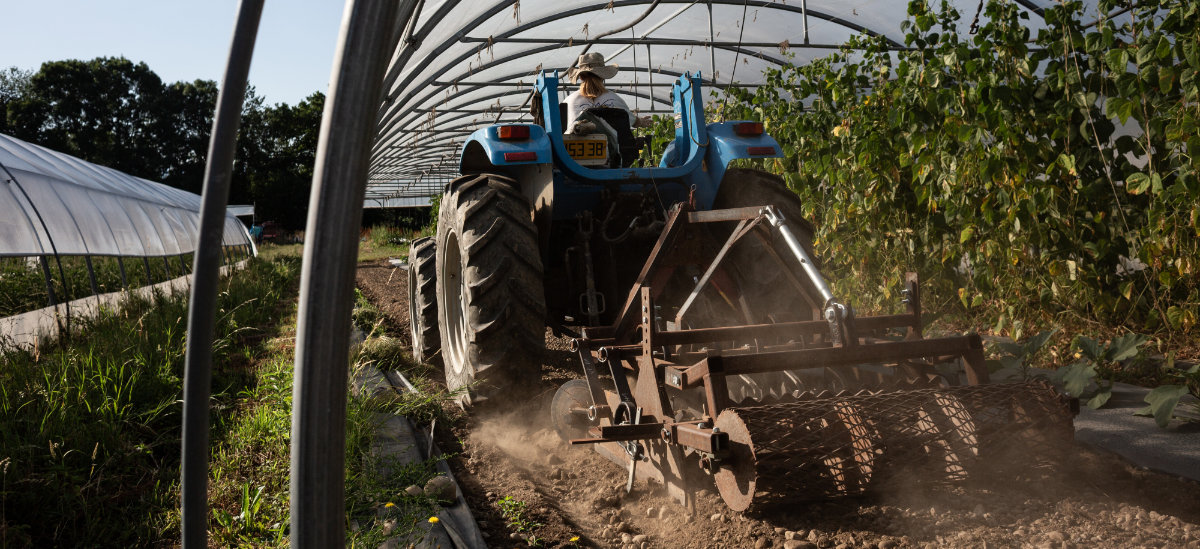

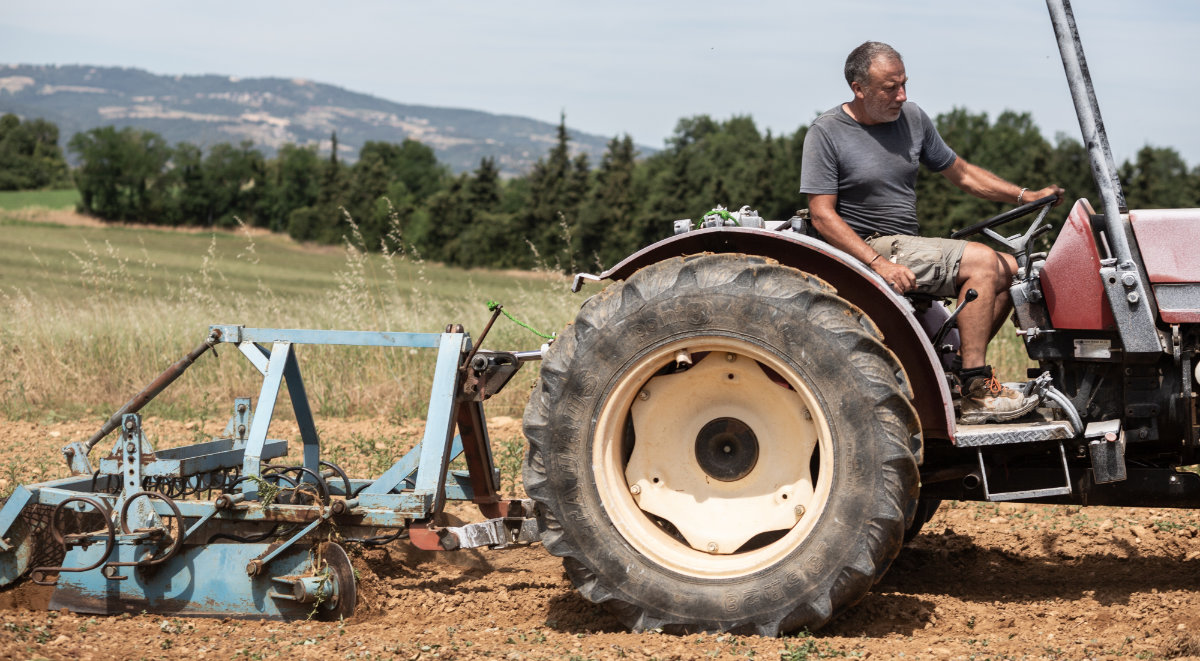

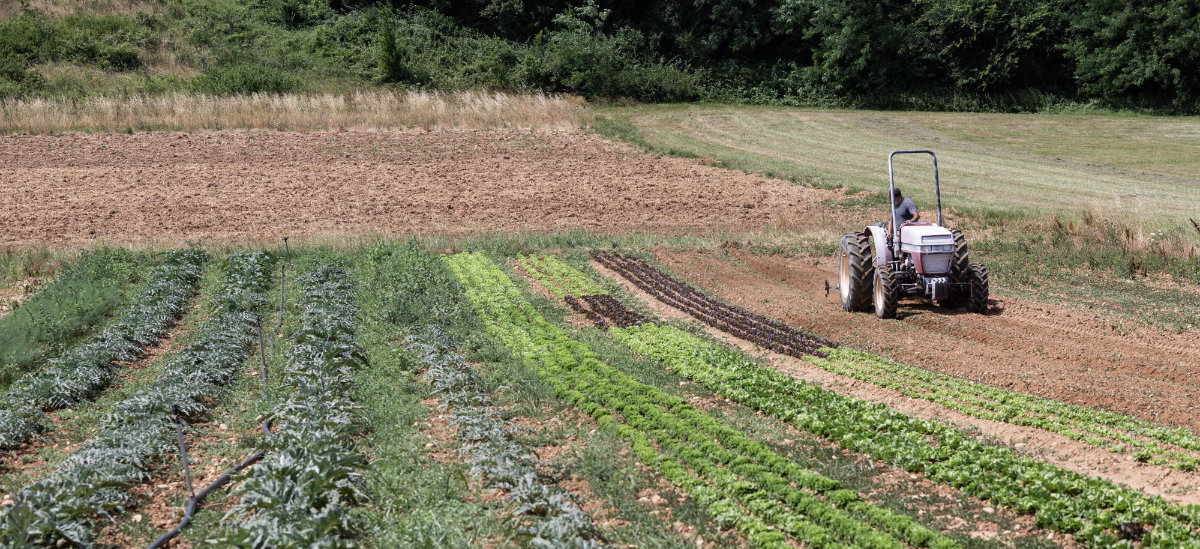

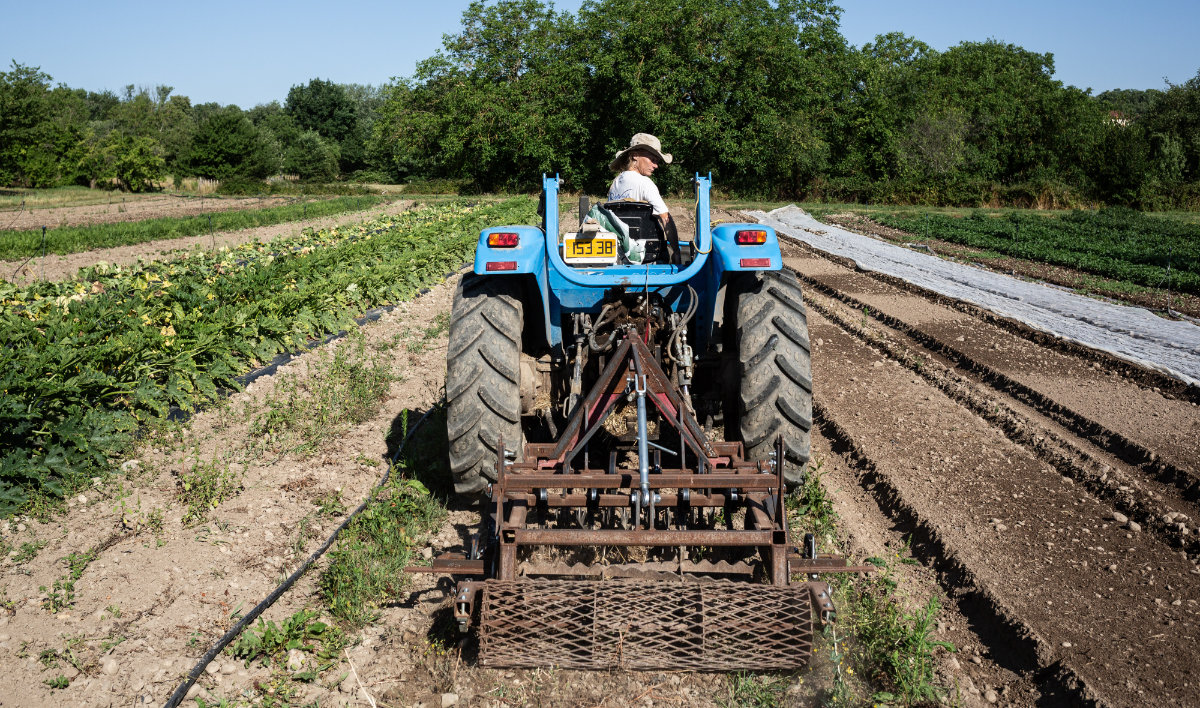

Sa vocation est de remplacer partiellement les outils rotatifs de type Cultirateau pour les préparations finales avant semis ou plantations. Sa vitesse de travail est alors de 2 ou 3 km/h. De plus, le Vibroplanche est très utile pour la maîtrise de l’herbe sur les planches en attente de culture. Dans ce cas le travail est très superficiel et la vitesse permise et efficace sera de 5 à 6 km/h. Et là encore cet outil se démarque des engins rotatifs par sa sobriété. De même, la destruction d’un engrais vert jeune est tout à fait possible suivie d’un passage de Butteuse pour assurer l’enfouissement. Les lumières sur les éléments de liaison et les articulations permettent de faciliter la conduite et les réglages selon les travaux à effectuer.

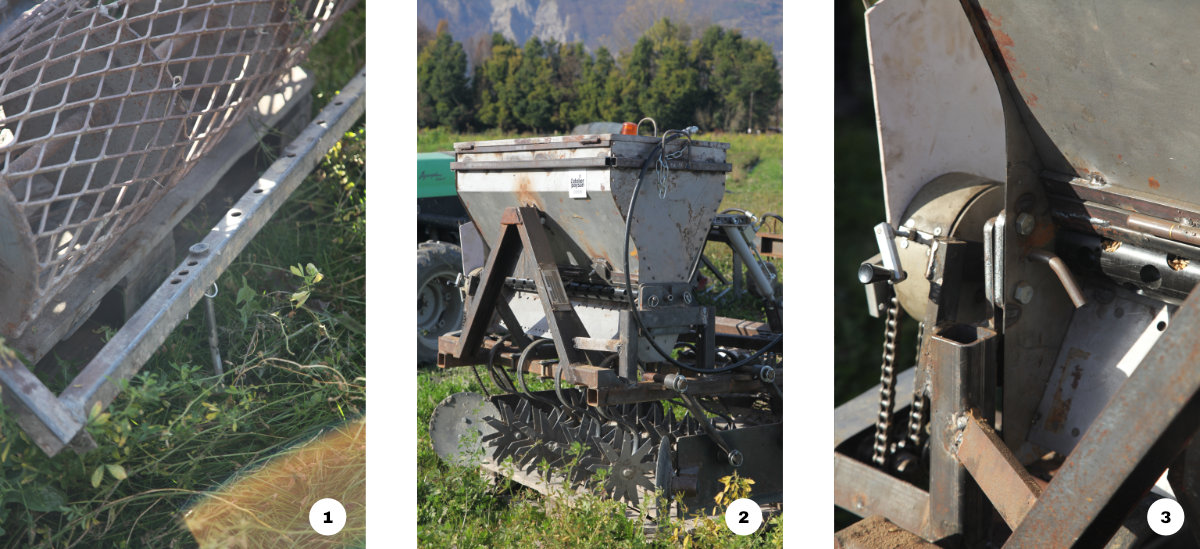

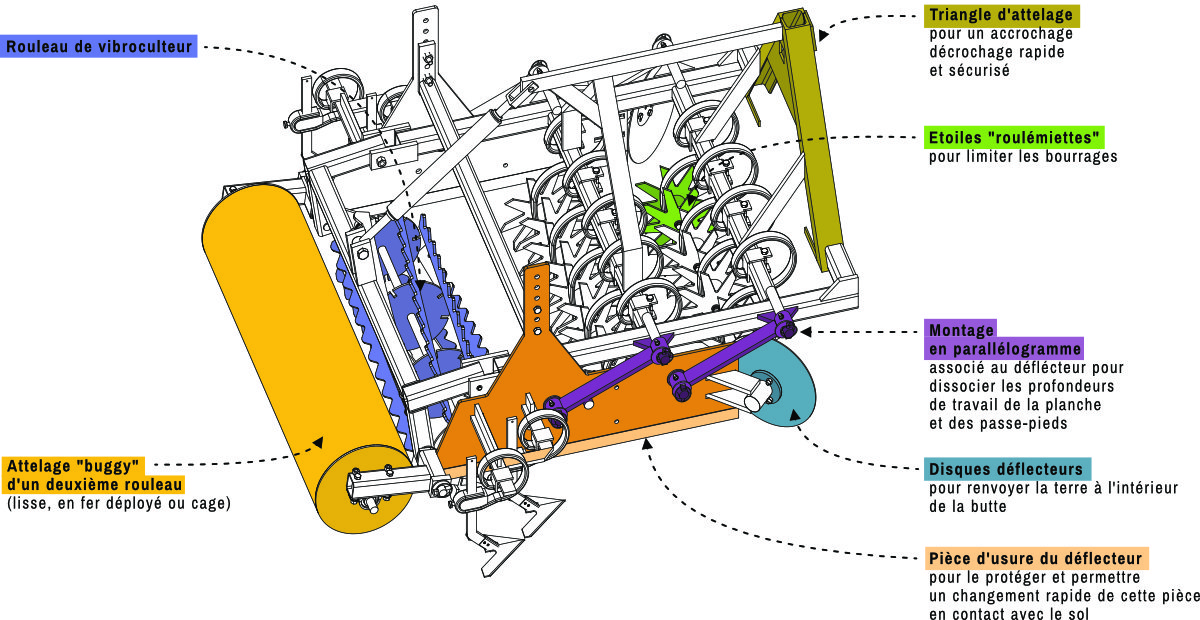

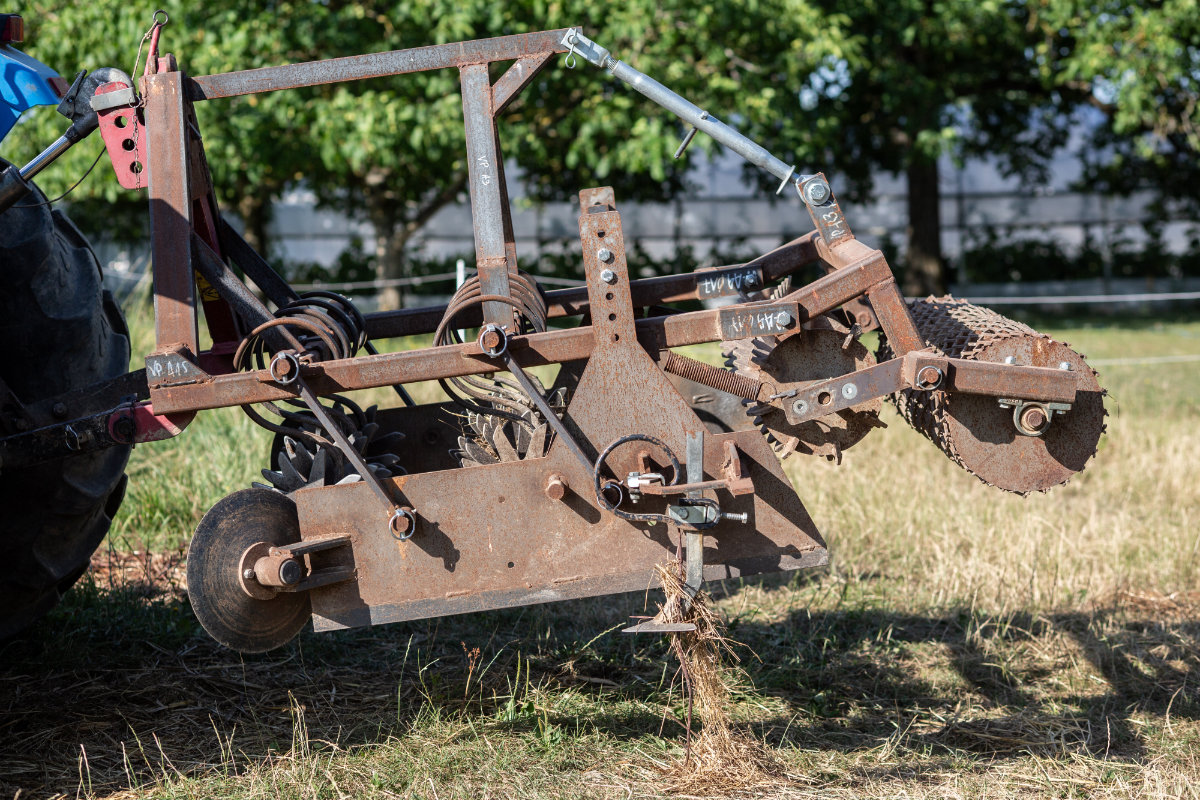

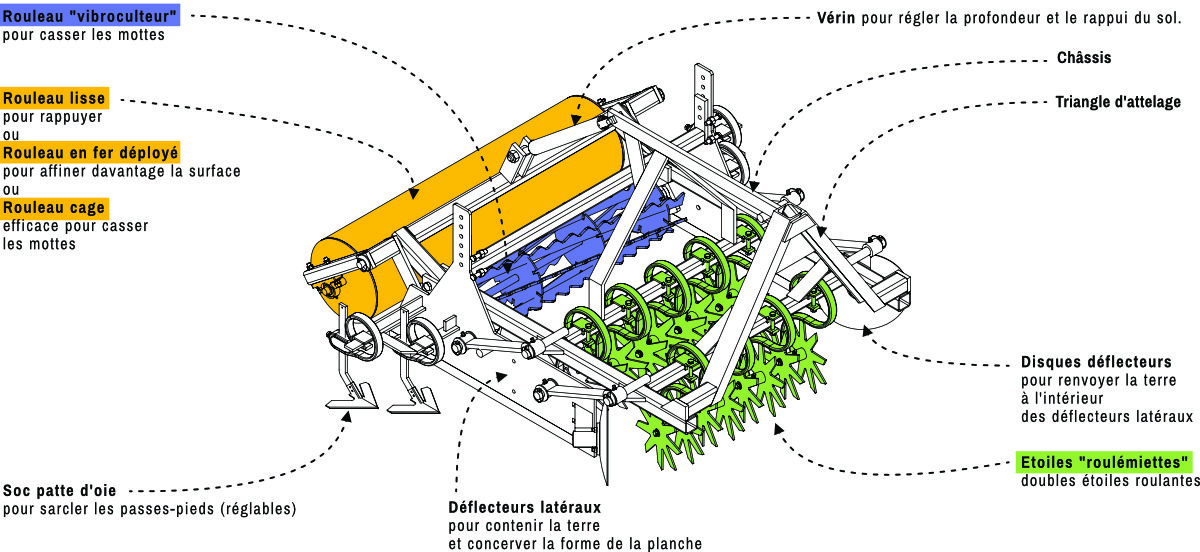

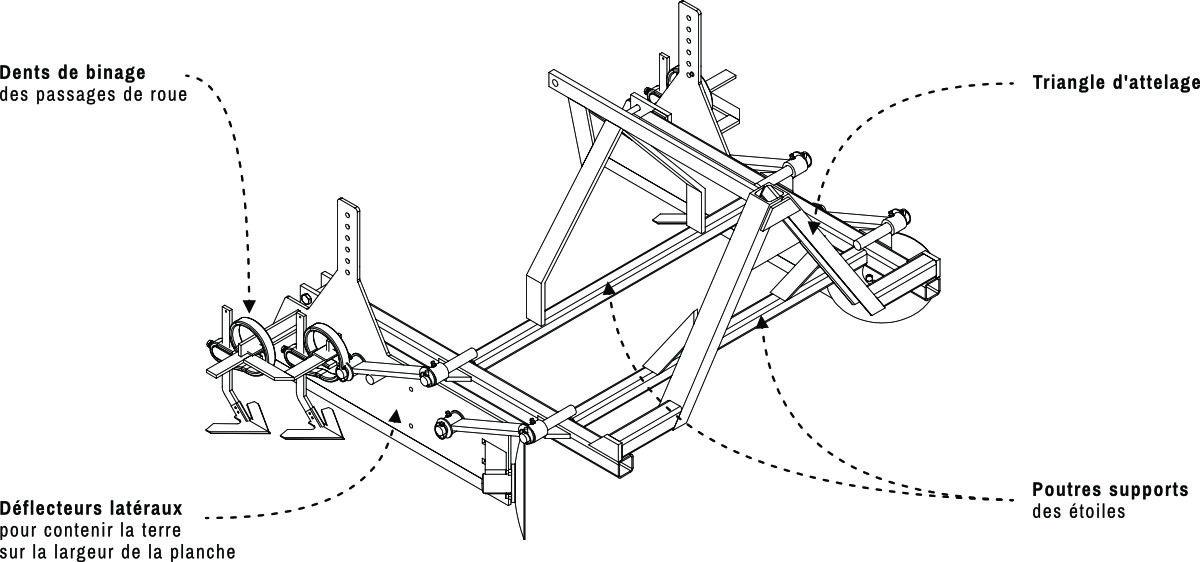

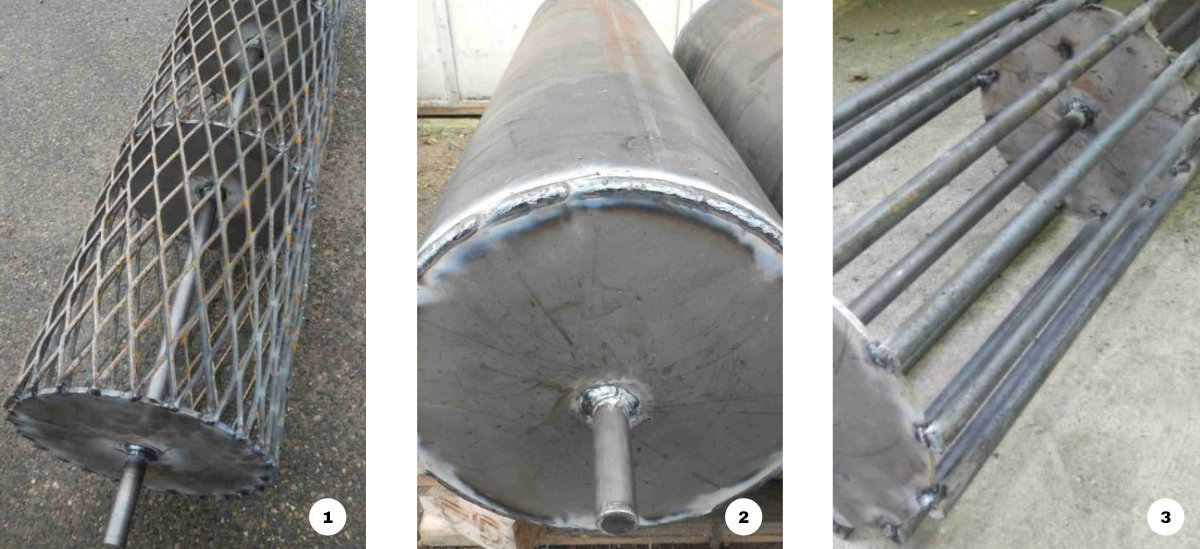

Depuis début 2020, une nouvelle version du vibroplanche a été développée par l’Atelier Paysan : une version rendue plus "roulante" pour être utilisée plus facilement en cas de résidus de cultures ou d’engrais verts sur la planche. Si le châssis reste identique, elle diffère de son homologue par l’emploi d’éléments "roulémiettes" et d’un double rouleau.
> Découvrez cette autre version par ici

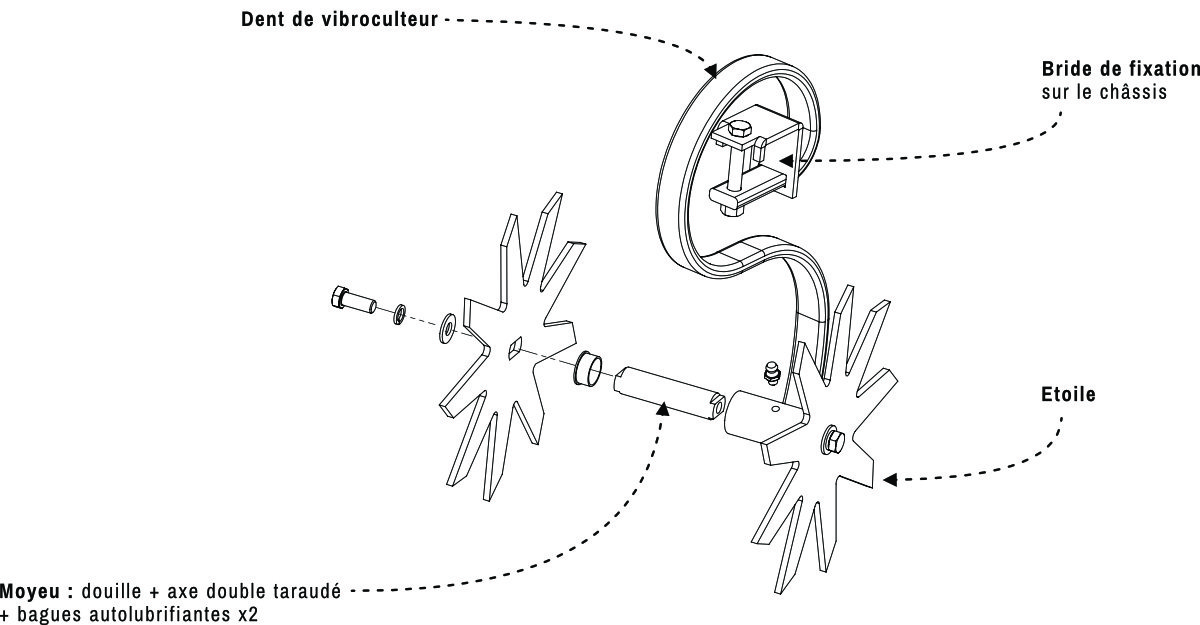

Pour des questions pratiques, les informations sur les deux types de vibroplanches (à dents et à étoiles) sont rassemblés sur un même document. Vous trouverez donc les plans de la version à étoiles à la fin du document "Vibroplanche v5.0" !
Documents à télécharger
Les plans des différentes versions
- Vibroplanche v5.0 (pdf - 3.0 Mo)
Cliquez ici pour télécharger le pdf
PDF 3D de la version 5.0 du Vibroplanche :
- Vibroplanche 1200 avec kit dents, vérin double effet et rouleau lisse : Cliquez ici pour télécharger le pdf 3D
- Vibroplanche 1200 avec kit roulémiette et rouleau lisse : Cliquez ici pour télécharger le pdf 3D
- Tutoriel utilisation des PDF 3D
Fiche explicative des options
Télécharger la fiche (2.3 Mo)
Nomenclatures .CSV
- Des châssis de Vibroplanche nu :
-> Vibroplanche standard 1200 : télécharger
-> Vibroplanche étroit 1000 : télécharger
-> Vibroplanche large 1400 : télécharger - Nomenclature des kits :
-> Kit dents 1200 : télécharger
-> Kit dents 1000 : télécharger
-> Kit dents 1400 : télécharger
-> Kit roulémiette 1200 : télécharger
-> Kit roulémiette 1000 : télécharger
-> Kit roulémiette 1400 : télécharger - Nomenclatures .CSV des systèmes de réglages des rouleaux :
-> Vérin double effet : télécharger
-> Vérin simple effet : télécharger
-> Réglage à vis : télécharger
- Les plans de la première version sont diffusés uniquement dans le Guide de l’autoconstruction, avec en plus un épais dossier sur la technique des planches permanentes. Bon de commande.
Plan de la vis de réglage sur l’ancienne version du vibroplanche (avant printemps 2016)
Plan du réglage à vis sur la nouvelle version du vibroplanche (après autonome 2016)
Réglages - Réglages d’un Vibroplanche pour planches de 1m20
- Réglages d’un Vibroplanche pour planches de 1m40
LICENCE LIBRE
L’ensemble de cet article, des explications, des photos et des plans livrés sont accessibles à tous. Ils sont diffusables et modifiables à condition que vous mentionniez la paternité de l’œuvre (L’Atelier Paysan), et que vous apposiez sur tout document reprenant ces éléments la même licence utilisée par nos soins, à savoir la Creative Commons BY NC SA.
